75mm规格定向重载脚轮支架结构

　　在车间周转工装、轻型仓储货架、可移动实验台架、小型工业设备的移动结构设计中，脚轮支架是直接决定移动顺畅度、承载可靠性与使用寿命的核心部件，本次呈现的75mm轮径定向脚轮支架，是针对中低载频繁移动场景做的结构优化方案。不同于万向脚轮需要兼顾转向自由度的结构设计，定向脚轮的支架不需要设置回转支承结构，整体刚性可以做的更强，在直线移动频繁的场景下，定向轮的行走阻力更小，直行轨迹更稳定，不会出现万向轮在长距离直行时容易出现的摆振、偏磨问题，通常在设备底部搭配两个定向轮加两个万向轮的组合，既可以保证直行移动的稳定性，也能满足转向调整的需求。

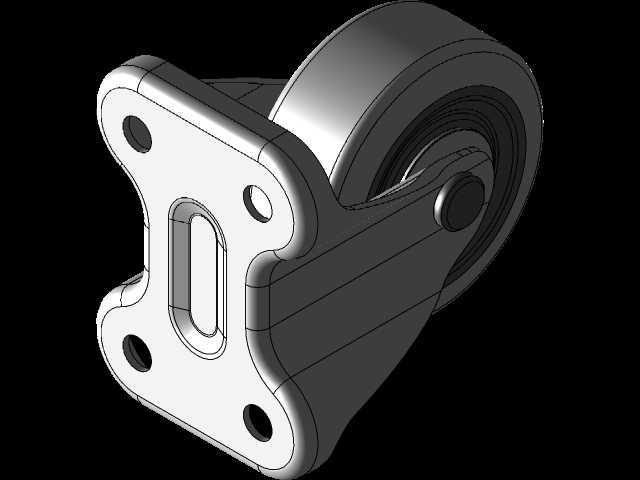

　　从结构设计逻辑来看，这款支架采用顶部平板安装的固定方式，安装板上预留了四个对称分布的螺栓过孔，安装时可以直接通过螺栓将支架固定在设备底部的安装梁上，不需要额外设计转接件，安装边界清晰，四个安装孔的孔位间距适配行业通用的75mm轮径脚轮安装尺寸，替换现有同规格脚轮时不需要重新在设备底部打孔，适配性较强。支架的主体支撑部分采用一体化的弯折加强结构，两侧的支撑板从安装板位置向下延伸，直接包裹住滚轮的两侧轴端位置，支撑板外侧做了圆弧过渡，既可以避免尖锐棱角在安装、使用过程中划伤操作人员，也能通过圆弧结构分散承载时的应力，避免直角位置出现应力集中导致的支架开裂问题。

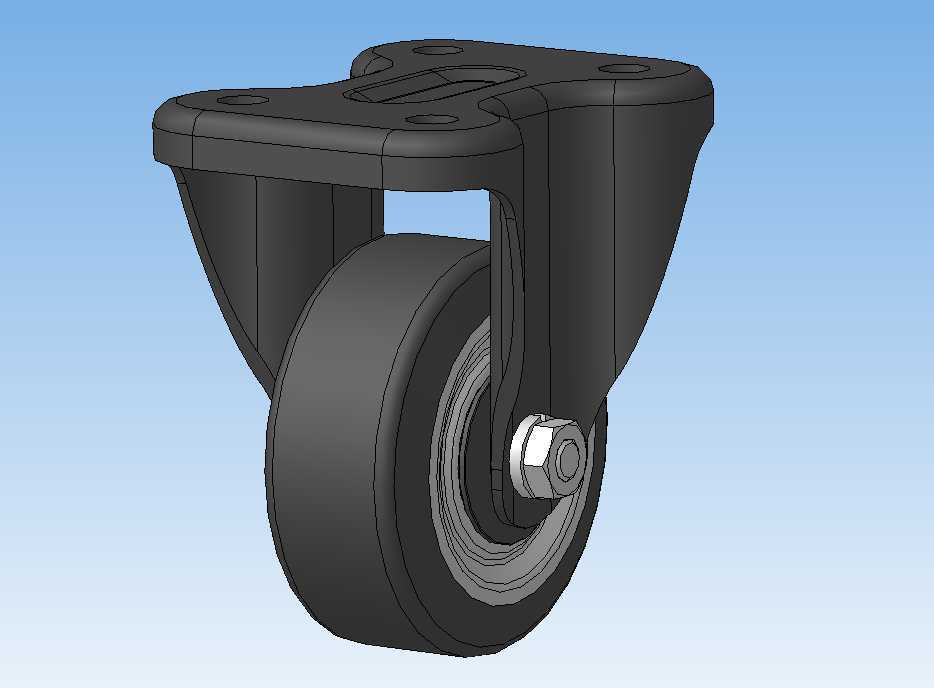

　　滚轮部分采用高耐磨的硬质橡塑材质，轮芯设置了金属衬套，直接与穿过支架的轮轴配合，轮轴端部采用六角螺母锁紧，防松结构可靠，在长期滚动使用过程中不会出现轴端松脱的问题。滚轮的宽度经过匹配计算，在75mm轮径的尺寸下，足够的轮宽可以降低滚轮与地面的接触压强，即使在环氧地坪、水磨石地面、普通水泥地面上移动，也不会因为压强过大压伤地面，同时较宽的轮面也能更好的适应地面的微小不平整，减少移动过程中的颠簸感。支架与滚轮的间隙经过严格控制，既不会因为间隙过小导致滚轮转动时与支架发生摩擦卡滞，也不会因为间隙过大导致杂物容易卷入轮轴位置，影响滚轮转动。

　　在实际选型应用中，这款定向脚轮支架适合用在单轮承载100-150kg的场景下，比如小型工具车、移动式电气柜、轻型物料周转车、车间移动工作台等设备上，定向安装的结构可以保证设备在被推动时保持稳定的直行状态，不会出现方向随意偏移的问题，搭配带刹车的万向轮使用时，设备停靠时可以通过刹车锁定滚轮位置，避免设备出现意外滑动。建模过程中对支架的所有折弯圆角、安装孔位、轮轴配合位置都做了精确的尺寸约束，滚轮的转动自由度也做了正确的配合设置，导入装配环境时可以直接模拟滚轮的转动状态，方便设计人员在整体设备设计阶段做运动干涉检查，提前排查支架与设备底部其他结构的干涉问题。

　　从结构强度的设计考量上，支架的板材厚度经过受力校核，在额定承载状态下，支架的最大变形量控制在允许范围内，不会因为长期承载出现支架变形、轮轴卡滞的问题，安装板与侧支撑板的连接位置做了加强筋结构处理，进一步提升了支架的抗冲击能力，即使设备在移动过程中遇到小的台阶或者障碍物产生冲击，支架也不会出现断裂变形的情况。轮轴的直径也经过剪切强度校核，在额定承载甚至短时过载的情况下，轮轴不会出现弯曲变形，保证滚轮可以长期顺畅转动。
