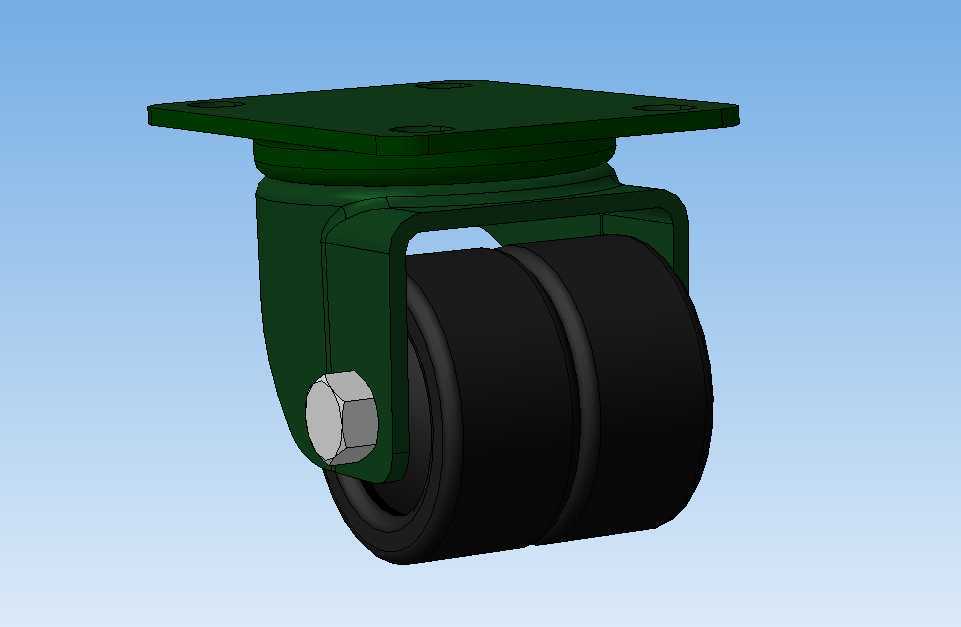

JCA-50带双轮重载旋转支撑脚轮结构

　　在工业物流周转、重型设备移位、工装平台移动的实际作业场景里，这类带双轮的旋转支撑结构是解决小空间重载荷移动需求的核心部件，区别于单轮脚轮的受力集中问题，双轮布局能将承载的竖向载荷均匀拆分到两个滚轮接触面，大幅降低单轮轮面的压应力，尤其适配车间环氧地坪、硬化水泥地面等常见工业地面，避免长期重载碾压造成地面凹陷破损，同时双轮接触的形式也能在经过地面细小焊缝、伸缩缝时减少颠簸卡顿，让移动过程更平顺。从结构功能来看，顶部的方形法兰安装板是和设备本体连接的基准面，板上预留的四个安装孔位对应常规设备底部的安装螺孔布局，安装时不需要额外做转接板加工，能直接通过螺栓锁紧固定，法兰盘下方的回转支承结构是实现360度旋转转向的核心，

　　内部的回转间隙经过合理设计，既保证转向时无卡滞，也不会因为间隙过大造成设备移动时的晃动偏摆，转向支架部分采用一体弯折成型的金属壳体，两侧的支撑板将滚轮轴两端完全支撑，避免悬臂轴结构在重载下出现轴变形、轮体偏磨的问题，滚轮采用双轮并排的设计，轮体材质选用高耐磨的工程复合材质，内部嵌装的轴承能保证轮体转动顺滑，即使在满载荷状态下，推动设备也不会出现过大的滚动阻力。做这类结构的三维设计时，首先要确定的是安装边界尺寸，顶部法兰的外形尺寸要匹配对应吨位设备的底部安装空间，法兰厚度要根据额定载荷做强度校核，避免螺栓锁紧时法兰出现翘曲变形，回转部分的旋转中心要和整体结构的重心投影尽量重合，减少转向时需要施加的侧向力，

　　支架部分的弯折圆角要做应力释放处理，避免长期受交变载荷出现应力集中开裂，滚轮的直径和宽度要根据地面粗糙度、额定载荷做匹配，轮径过小会导致越障能力不足，轮宽过大则会增加转向时的摩擦阻力，滚轮轴的直径要结合双轮的总宽度做计算，保证轴的挠度在允许范围内，防止重载下轴弯曲造成轮体卡滞。实际选型应用中，这类结构常被用在重型工具柜、自动化设备移动底座、重型工装夹具平台、小型仓储周转车的底部，相比固定式支撑脚，带旋转结构的形式能让设备在狭小的车间通道内完成转向移位，不需要预留过大的转弯空间，双轮的设计相比同规格单轮脚轮，承载能力能提升40%以上，同时轮面的接触比压更低，对地面的损伤更小，适合在对地面平整度要求较高的精密加工车间、洁净车间内使用。

　　设计时还要注意安装面的平面度要求，如果设备底部的安装面平面度超差，锁紧螺栓后会造成法兰盘变形，进而卡滞内部的回转结构，导致转向不灵活，所以在对应的设备底座设计时，要在脚轮安装位置做局部的铣平加工，保证安装面的平面度公差在合理范围内，回转部分的密封结构也做了简化设计，能阻挡日常车间内的灰尘、细小切屑进入回转摩擦面，减少日常维护的频次，不需要频繁加注润滑脂也能保证长期转动顺畅，支架外侧的六角锁紧结构是滚轮轴的固定端，拆卸时只需要松开外侧的锁紧螺母就能完成滚轮的更换，不需要拆解整个支架结构，后期维护更换易损件的操作十分便捷。在三维建模过程中，各个部件的配合公差需要做合理设定，回转部分的转动配合选用间隙配合，保证转动灵活无卡滞，滚轮和轮轴之间的轴承配合要选用合适的过渡配合，避免轴承内圈和轴之间出现相对滑动造成轴磨损，法兰盘上的安装孔位要做位置度公差约束，保证和设备底座的孔位对齐，减少现场安装时的扩孔调整工作量，整体结构的边角都做了圆角过渡处理，避免安装维护时尖锐边角造成操作人员磕碰划伤，符合机械安全设计的相关要求。
