推拉式快速压紧折叠水平夹钳结构

　　这类折叠式水平推拉夹钳，在小件焊接工装、电子装配治具、木工拼版工位、小型零件铣削定位场景里的出镜率极高，属于手动快速夹紧元件里的经典结构，和常见的垂直下压式夹钳不同，它的施力方向沿水平轴向输出，不会在工件上方形成操作空间遮挡，对需要在工件上表面连续作业的工位适配性更好。

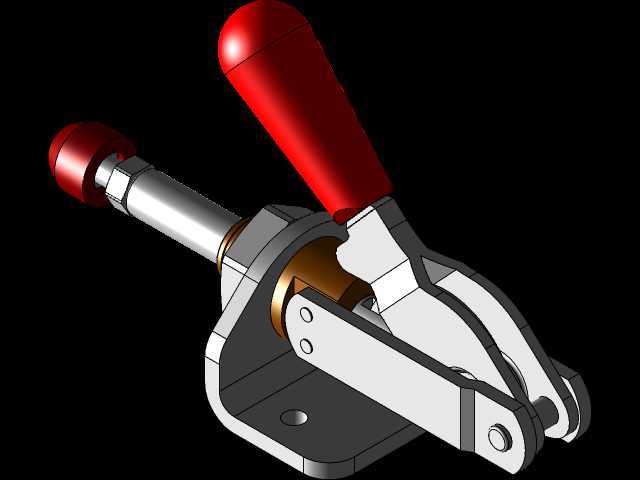

　　从实际使用逻辑来看，它的核心作用是通过手柄的杠杆放大作用，把人手施加在握柄上的小力矩，转化为推杆轴向的直线压紧力，前端的红色压头直接接触工件定位面，压头和推杆采用螺纹连接，可以根据工件的实际厚度、定位基准的距离，旋转调整压头的伸出长度，适配不同装夹间隙的需求，调整到位后靠锁紧螺母锁死位置，避免作业过程中压头移位导致夹紧失效。整个夹钳的底座采用带安装孔的L型折弯结构，两个安装孔的孔距经过标准化设计，可以直接通过螺栓固定在工装基板、工作台面或者治具架上，安装时需要保证推杆的轴向方向和工件的受力方向重合，避免侧向分力导致推杆磨损加快、夹紧力不足的问题。

　　结构设计上，这套夹钳采用了多组连杆铰接的死点锁紧机构，当手柄扳动到锁紧位置时，连杆组刚好越过机械死点，此时哪怕工件受到振动、或者有反向的顶推力，夹钳也不会自行松脱，只有人为向上扳动手柄，打破死点平衡，才能带动推杆后退松开工件，这个特性让它在有振动的焊接工位、冲压辅助定位工位的可靠性远高于普通的螺旋压紧结构。手柄部分套有红色的绝缘防滑握套，长时间操作不会磨手，也能在焊接工位起到一定的防触电、防烫的隔离作用。铰接位置的销轴都做了渗碳淬火处理，表面硬度足够应对频繁扳动带来的磨损，铰接处的配合间隙控制在合理范围，既不会因为间隙过大导致夹紧行程虚位，也不会因为间隙过小出现扳动卡滞的问题。

　　从安装边界来看，这类夹钳的整体外轮廓在锁紧状态下，手柄是水平折叠在夹钳本体上方的，不会像垂直式夹钳那样向上竖起很高的操作柄，对工位上方的净空要求更低，在空间紧凑的流水线治具、多工位排列的组合工装上，不会和相邻的夹具、作业工具产生干涉。推杆的行程属于中等规格，足够应对普通小件的装夹让位需求，松夹状态下推杆带动压头后退的距离，可以满足工件上下料的空间要求，不需要额外拆卸夹钳就能完成工件取放。夹钳本体的主要受力部件都采用冷轧钢板冲压成型，表面做了镀彩锌防锈处理，在车间多油污、多切削液的环境下也能长时间使用不生锈，压头采用红色塑料材质，接触工件时不会刮伤工件表面，对外观要求高的铝件、塑料件、喷涂件的定位装夹非常友好，不会留下压痕影响成品外观。

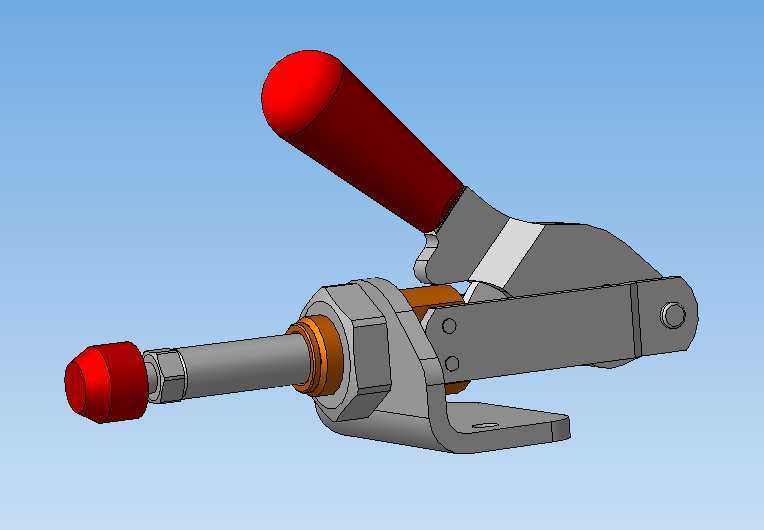

　　在做三维结构设计的时候，这套模型把所有铰接件的配合关系、运动行程都做了完整还原，连杆的转动角度范围、推杆的伸缩行程都和实际实物一致，导入到工装装配体里的时候，可以直接模拟夹钳的锁紧、松开动作，验证工装设计的时候夹钳和工件、周边结构的干涉情况，不需要再重新绘制夹钳的简化模型，能大幅提升工装设计的效率。设计时需要注意，夹钳的额定夹紧力是固定的，选型的时候要根据工件实际需要的压紧力来匹配，不要用小规格夹钳去装夹需要大压紧力的工件，避免过载导致连杆变形、销轴断裂，影响使用安全。另外安装底座的贴合面需要保证平面度，如果安装面不平整，锁紧的时候底座会产生附加应力，长时间使用会出现底座变形，导致推杆运动卡滞、夹紧力下降的问题。
