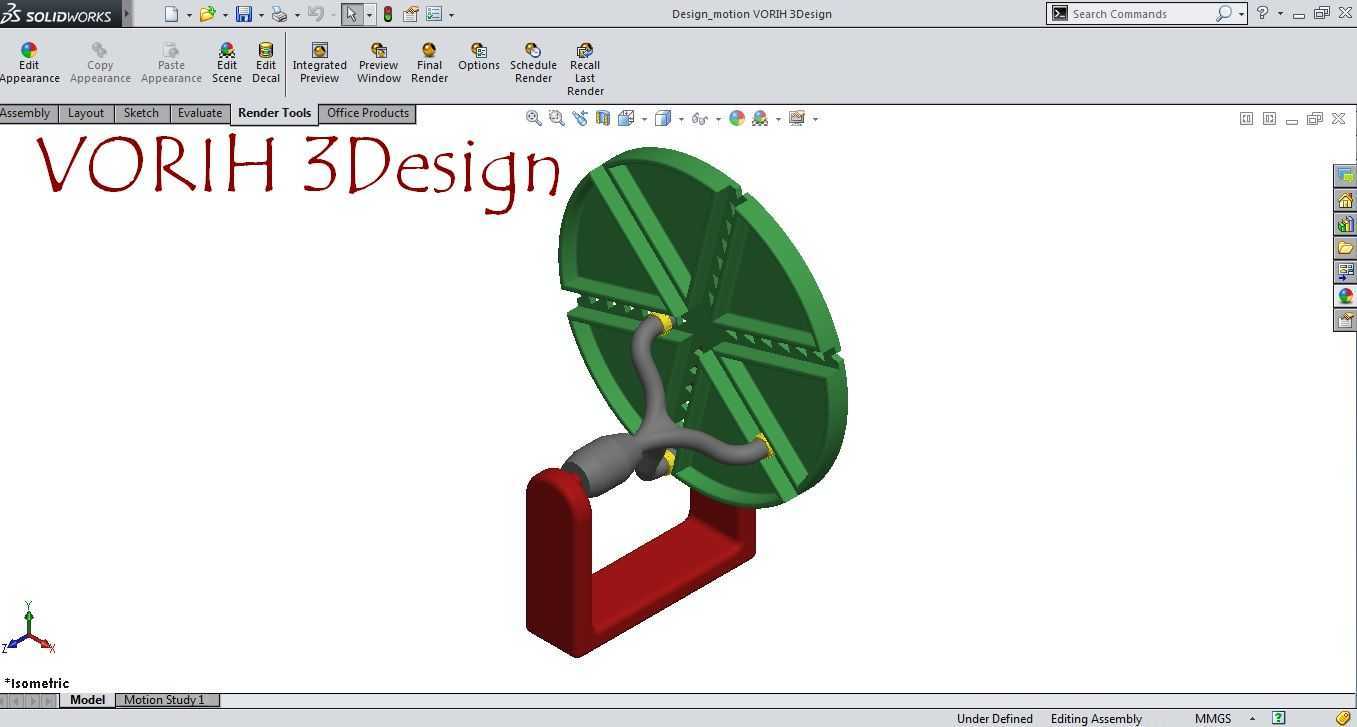

三臂槽轮间歇回转运动机构结构

　　这套三臂槽轮间歇回转机构，是自动化生产线中实现工位间歇转位的核心执行部件，常见于多工位装配机、转盘式送料设备、间歇式检测台这类需要定角度停顿转位的工况场景里，能在连续输入动力的状态下，让输出端的转盘按照固定角度完成步进转动，每个工位停留阶段可完成零件装配、尺寸检测、工件上下料等工序动作，避免连续回转带来的工序对位偏差问题。

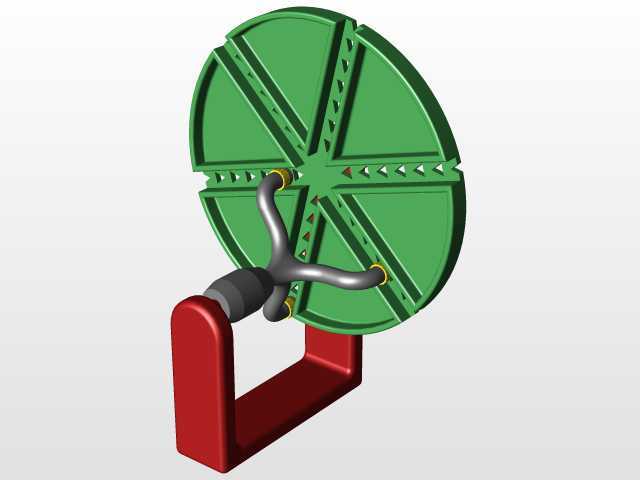

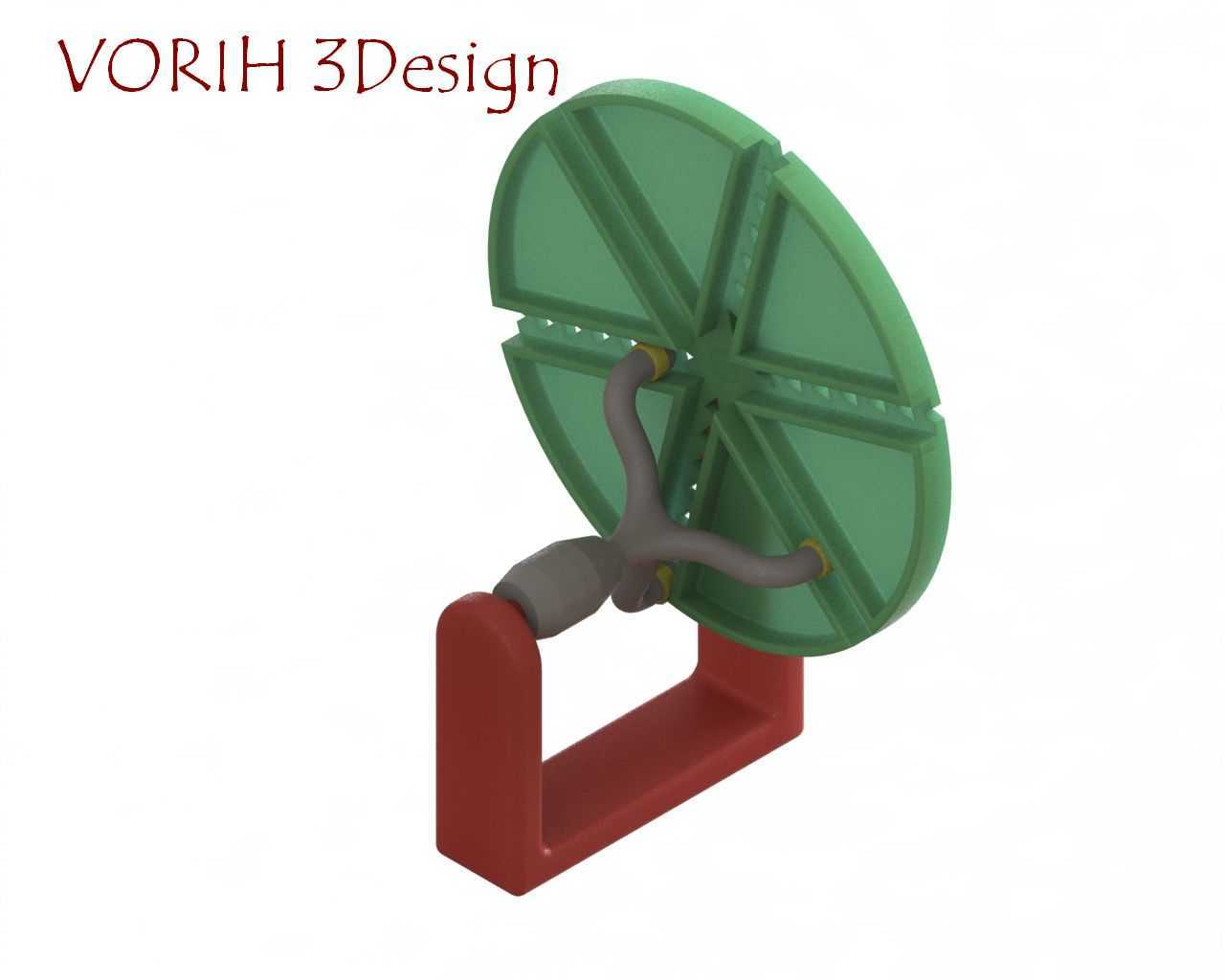

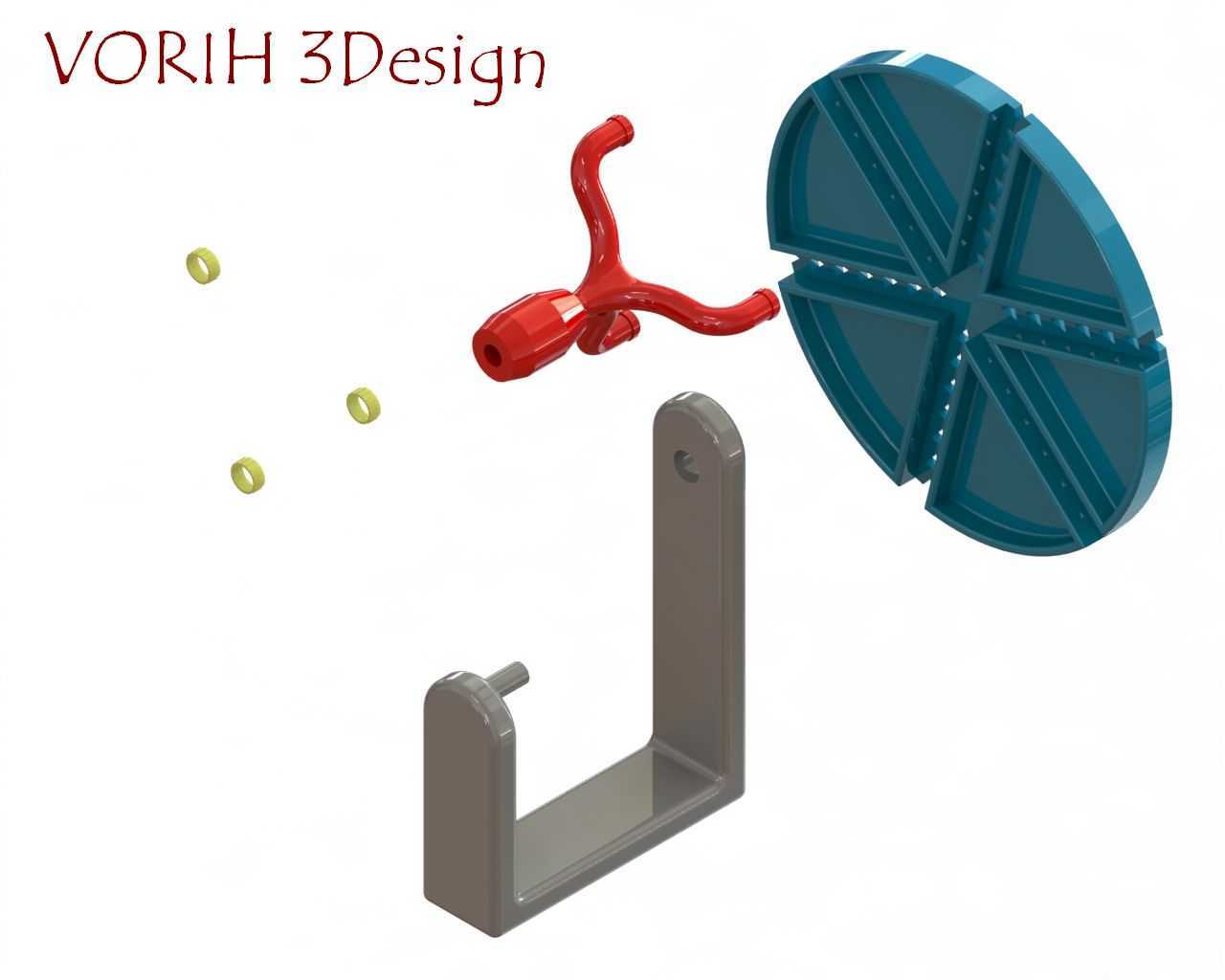

　　从实际功能特性来看，机构核心由主动拨叉组件与从动槽轮转盘两部分构成，主动端的三臂拨叉每回转一周，会通过端部的圆柱销依次嵌入槽轮的径向导槽内，拨动槽轮完成固定角度的转位，当拨销脱离导槽后，槽轮上的内凹锁止弧会与主动端的外凸锁止弧贴合，实现槽轮的位置锁止，此时转盘保持静止状态，不会因为外力扰动出现偏移，保证工位定位的可靠性。相比棘轮间歇机构，槽轮结构的传动冲击更小，转位过程的运动曲线更平滑，适合中速轻载的多工位转位场景，不会出现棘轮传动常见的跳齿、反向间隙大的问题。

　　设计过程中首先要确定工位数量对应的槽轮槽数，这套结构采用三臂拨叉对应六槽槽轮的配置，拨叉每转一圈，槽轮完成三次步进转位，每次转位角度为60度，刚好匹配六工位的设备布局，每个工位的停留时间与转位时间比值可通过拨叉的回转半径、拨销的伸出长度调整，适配不同工序的作业时长需求。建模时需要重点校核拨销进入导槽瞬间的切入角，保证拨销沿着导槽切线方向进入，避免刚性冲击，锁止弧的配合间隙要控制在合理范围，既要保证锁止时转盘无窜动，也要避免弧面配合过紧出现卡滞。

　　安装边界方面，主动拨叉的动力输入轴与槽轮的输出轴需要保持严格的平行度，轴间距公差需控制在IT7级精度范围内，否则会出现拨销卡滞、锁止弧干涉的问题。整套机构的安装基座采用U型一体式支撑结构，两个轴承安装孔的同轴度、与安装底面的垂直度都有明确公差要求，基座底部预留了标准安装孔位，可直接固定在设备台面上，不需要额外设计转接支架。槽轮转盘的端面预留了工装安装螺纹孔，可根据实际需求加装工件夹具、检测探头等工位组件，转盘的最大回转直径需要与设备的安全防护范围匹配，避免转动过程中与周边部件发生碰撞。

　　实际应用中这类机构的维护成本较低，仅需要定期在拨销与导槽的配合面、转轴轴承位置添加润滑脂，就能保证长期稳定运行，相比采用伺服电机配合减速机实现的间歇转位方案，纯机械结构的槽轮机构不需要复杂的电气控制，可靠性更高，在一些对成本敏感、工位固定的自动化设备中应用十分广泛。建模时所有配合面都做了公差匹配，可直接用于工程出图、运动原理验证，也可根据实际工位数量、负载大小调整槽数、拨臂长度、零件材质，适配不同的设备参数需求。
