直角式有无检测视觉传感装置结构设计

　　在离散制造的产线工位布局里，很多紧凑安装位留给检测元件的空间十分有限，常规直出式视觉传感器往往受限于镜头朝向与接线方向的夹角，没法在设备转角、护板内侧、输送线侧边的直角空间里完成安装，这款直角结构的视觉检测装置，就是针对这类局促安装场景做的结构优化。从实际使用场景来看，这类传感器主要覆盖小件物料到位判断、工件有无甄别、工装夹具上零件是否漏装的检测需求，不需要做复杂的尺寸测量或者字符识别，只需要输出稳定的开关量信号，给后端PLC传递检测位是否存在目标物体的判断，在3C电子小件组装、包装线来料确认、五金件冲压上下料工位的应用占比很高。

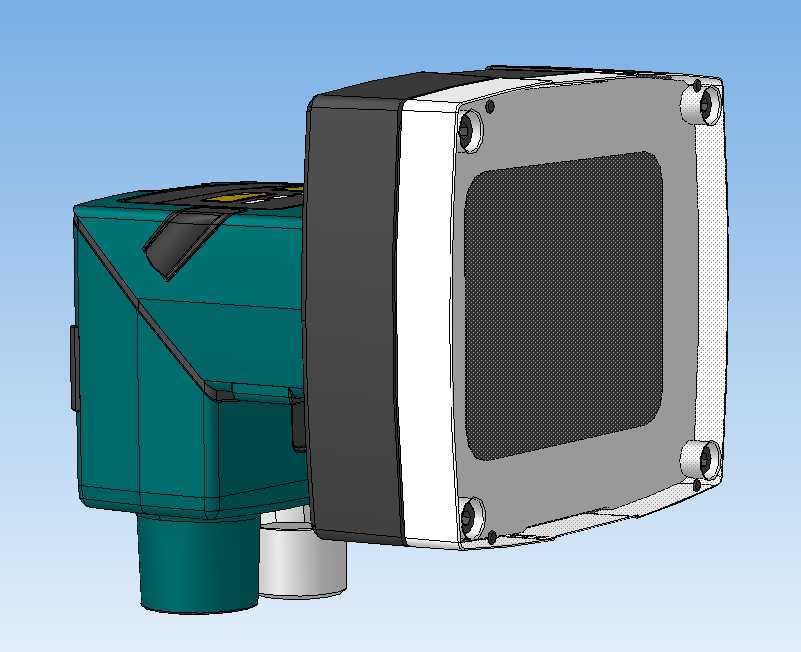

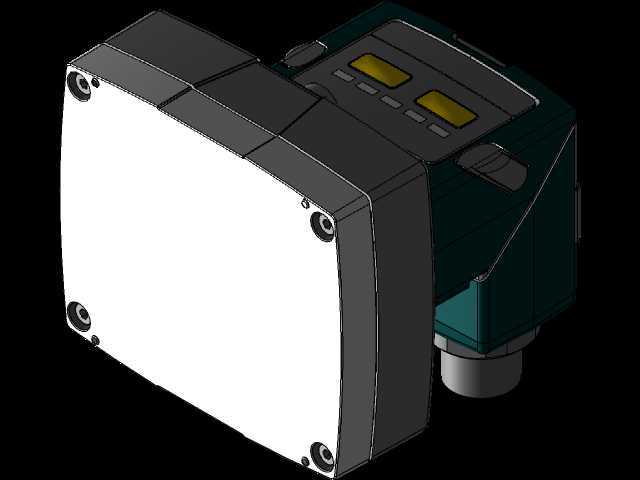

　　从结构设计思路上，这款产品把光学成像模块和电路接线模块做了90度直角布局，镜头的检测朝向和底部的接线出线方向垂直，安装时可以直接把传感器主体贴靠在设备的直角立板上，不需要额外做L型转接支架，既节省了安装空间，也减少了转接支架带来的安装累计误差。成像面做了嵌入式的密封设计，外围的方形安装法兰上预留了四个对称的沉头安装孔，不管是正装、侧装还是倒装，都能通过这四个孔完成固定，安装孔的位置公差控制在±0.1mm，能兼容市面上多数同规格视觉传感器的安装位，做旧设备替换的时候不需要重新在设备护板上打孔，能减少现场改造的工作量。

　　外壳的主体结构做了分块设计，成像端的边框采用硬质工程塑料材质，表面做了哑光处理，避免车间照明光线在外壳表面形成反光干扰镜头成像；主体侧方的握持区域做了微斜的切面设计，现场调试人员拧固定螺丝、调整检测参数的时候，手部有足够的握持受力点，不会因为外壳过于方正打滑。底部的接线端做了圆柱形的出线防护结构，线缆从底部垂直引出后，可以顺着设备的线槽走线，不会和旁边的运动部件产生干涉，出线位置的密封胶圈做了双层结构，能阻挡车间里的切削液飞溅、粉尘进入壳体内部，满足一般工业现场的IP防护等级要求。

　　从安装边界尺寸来看，这款传感器的成像面方形轮廓尺寸控制在80mm见方，主体从成像面到尾部接线端的垂直距离为65mm，底部接线柱的直径为30mm，安装时需要预留的最小操作空间为100mm×100mm×90mm，安装面的平面度要求不大于0.2mm，避免安装后壳体受力变形影响内部光学元件的位置精度。镜头的视场角做了固定调校，在300mm的标准检测距离下，有效检测视野范围为120mm×100mm，能覆盖多数常规小件的检测范围，现场安装时只需要把传感器固定在距离检测面200-400mm的位置，不需要做复杂的焦距微调，就能获得稳定的成像效果，降低现场调试的时间成本。

　　功能设计上，这款传感器把状态指示灯集成在主体顶部的斜面上，操作人员在设备侧面就能直接看到传感器的工作状态：稳定检测到物体时显示绿色，未检测到物体时显示红色，光线异常或者镜头脏污时指示灯闪烁，不需要凑到传感器正面就能判断设备运行状态，减少日常巡检的工作量。内部的图像处理算法做了简化优化，针对有无检测的场景做了专门的阈值固化，检测响应时间控制在10ms以内，能匹配中高速输送线的运行节拍，不会因为响应延迟出现漏检的情况。壳体的拼接位置都做了错位止口设计，即使长期在有轻微振动的冲压设备、输送线旁使用，也不会出现螺丝松动、壳体拼接缝隙变大的问题，结构可靠性比直出式的通用视觉传感器更适合紧凑直角空间的安装场景。
