带自动聚焦功能的工业光学运动传感装置

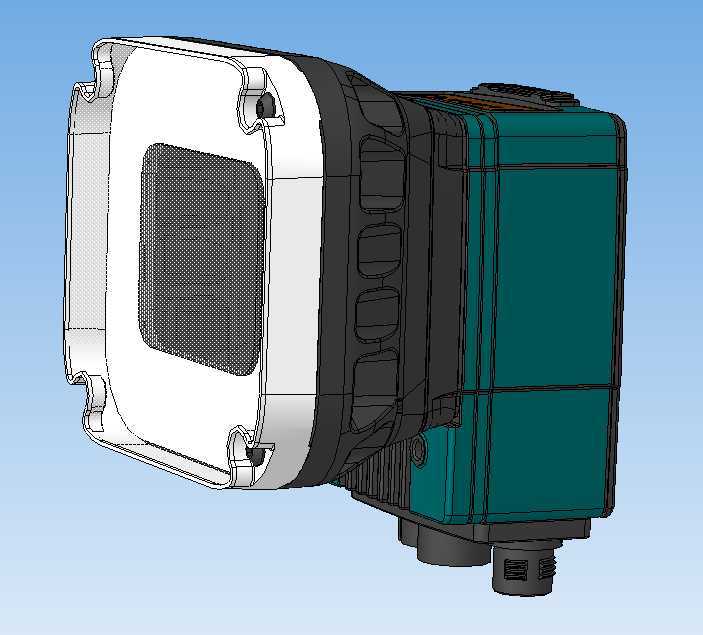

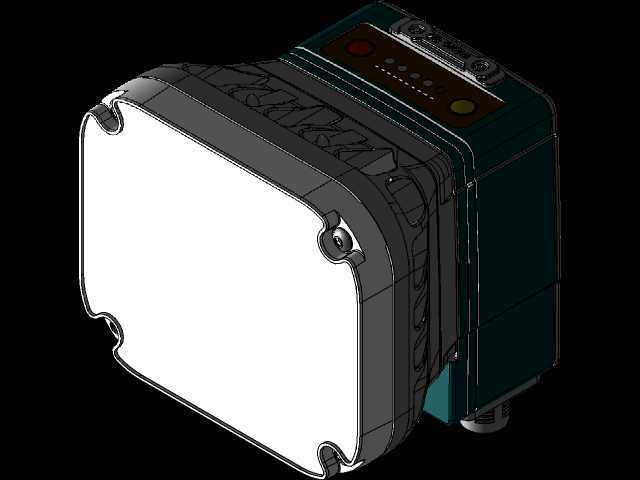

　　在自动化产线的工件定位、物流分拣线的包裹姿态识别、AGV小车的动态避障场景里，这类光学运动传感装置的应用占比正逐年提升，不同于传统对射式光电开关仅能输出通断信号，带自动聚焦功能的光学运动传感器，可在不同物距下保持成像清晰度，完成动态目标的位移、速度、轮廓特征采集，适配复杂工况下的非接触检测需求。从结构设计逻辑来看，这款VS70传感装置的外壳采用前后段分舱布局，前段为光学成像舱，做了密封式的方形视窗设计，视窗边缘做了圆弧过渡的安装止口，可兼容配套的防尘护罩、偏振滤片附件，视窗内部预留了透镜组的滑移调焦空间，自动聚焦的执行机构采用微型步进电机搭配导杆传动，避免了传统齿轮调焦的回程间隙问题，能在毫秒级完成不同物距下的焦点校准，

　　即便被测目标在0.1米到5米的区间内快速移动，也能稳定输出清晰的成像数据，不会出现失焦导致的检测误判。后段为电路与接线舱，采用深色调的工程塑料壳体，表面做了竖向的散热筋结构，既可以提升长时间工作时的散热效率，也能增强壳体的结构强度，侧面的多道内凹防滑槽，方便现场安装时的手持对位操作，底部的航空插头接线端做了下沉式设计，可避免接线后线缆弯折导致的接触不良，安装孔位预留了横向与纵向两组腰型孔，兼容M4、M5两种规格的安装螺栓，能适配不同厚度的安装支架，安装时不需要额外打孔调整，可直接固定在常规的工业铝型材支架、设备侧壁安装位上。从安装边界来看，这款传感器的整体外形为近似方柱结构，前段光学舱的截面尺寸略大于后段电路舱，

　　安装时需要在视窗正前方预留至少100mm的无遮挡空间，避免周边设备构件进入视场边缘造成检测干扰，接线端的线缆弯曲半径不能小于线缆直径的6倍，防止长期弯折导致的线芯断裂，设备的安装倾角可通过配套支架在±15°范围内调整，满足不同检测角度的布设需求。在功能特性上，这款传感器内置了运动轨迹算法模块，可同时捕捉视场内最多16个动态目标的运动参数，输出的位置数据延迟低于10ms，能直接对接PLC、工业机器人控制器，不需要额外配置图像采集卡与上位机处理单元，大幅降低了现场部署的硬件成本，自动聚焦功能可根据被测物的表面反光率自动调整曝光参数与焦点位置，即便面对金属高光面、黑色哑光塑料等不同材质的被测物，也能稳定完成检测，

　　不会出现过曝或者欠曝导致的信号丢失。在结构细节处理上，光学舱与电路舱的衔接处做了一圈橡胶密封胶条，整体防护等级可达IP65，能适应车间内的粉尘、少量溅水工况，视窗采用钢化玻璃材质，表面做了防刮镀膜，日常维护时仅需要用无尘布擦拭表面灰尘即可，不需要拆卸外壳调整内部透镜位置，降低了现场运维的难度。不同于普通的工业相机需要搭配外置镜头、光源才能完成检测任务，这款传感装置将成像、调焦、运算、输出模块全部集成在单一壳体内，整体体积仅为同参数工业相机方案的三分之二，在空间局促的设备内部安装场景下，优势尤为明显，比如在小型装配机械手的末端集成时，不会因为传感器体积过大导致末端负载超标，也不会遮挡机械手的作业路径。在实际选型适配时，需要注意根据检测距离调整传感器的安装高度，当检测距离小于0.5米时，可适当调低传感器的曝光增益，避免近距离下的成像过曝，当检测距离大于3米时，可搭配外置的补光附件，提升低光照环境下的检测稳定性，设备的供电采用24V直流工业电源，可直接对接车间内的常规工控供电回路，不需要额外配置稳压电源模块。
