食品流体管路快装夹持修复结构

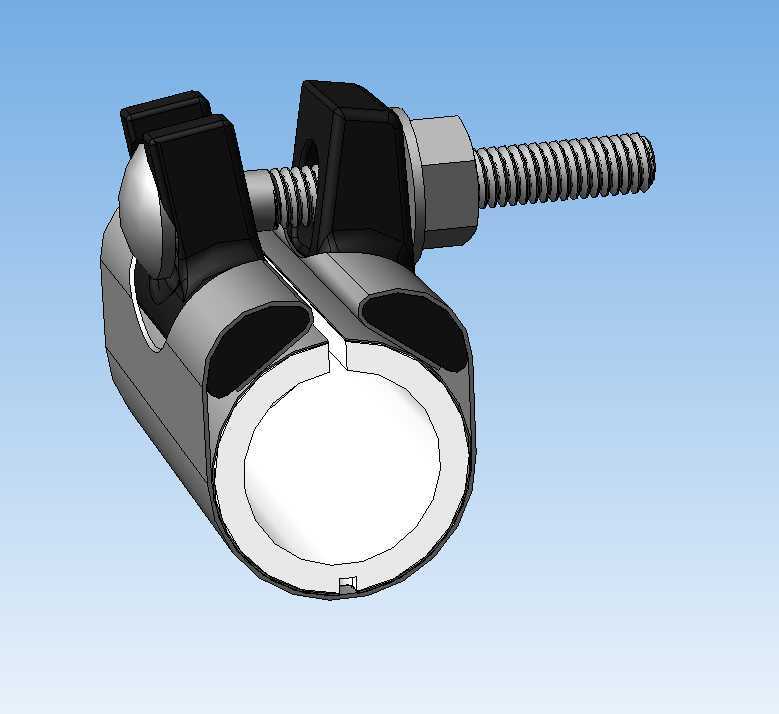

　　在液态食品加工的生产现场，输送物料的不锈钢管路偶尔会出现局部砂眼、微小裂纹或是密封面渗漏的突发状况，要是直接停机拆换整段管路，不仅要排空管内残留物料、做全线CIP清洗，还会打断连续生产节奏，带来不必要的产能损耗，这类管修夹持结构就是为了应对这类现场应急修复、临时补漏场景设计的，同时也能兼容液压系统低压油管的临时固定与渗漏封堵需求。从结构设计逻辑来看，整个夹持件采用对开式抱合结构，主体为两个半圆弧的夹座，合模之后的内圆弧面和待夹持的管路外圆完全贴合，接触区域预留了密封垫的安装槽位，安装时可以在渗漏点对应位置垫入耐食品级腐蚀的密封垫片，通过抱合压力让垫片紧密压合在管路渗漏位置，阻断介质外泄的通道。夹座的一端采用球头铰接结构，

　　这种设计的好处是安装时不需要把两个半夹完全拆分，只需要松开锁紧端的螺栓，就能把夹座沿着铰接点翻开，直接卡套到管路的待修复位置，不用从管路端部穿套，哪怕是管路中间段出现渗漏，也能直接在故障点原位安装，不需要拆卸相邻的管路接头、阀件，大幅压缩现场抢修的操作时间。夹座的锁紧端采用T型螺栓配合蝶形压块的结构，螺栓杆部卡在夹座的开口槽内，拧紧螺母的时候，蝶形压块会均匀压在两个半夹的锁紧端面上，不会出现单侧受力偏载的问题，保证整个圆弧面的抱紧力均匀分布，避免局部压力过大压伤薄壁食品管，或是局部压力不足导致密封失效。和普通的固定管卡不一样，这个结构的核心设计目标是带压堵漏与临时修复，所以夹座的轴向宽度做了针对性加宽，比常规固定管卡宽出近一倍，

　　保证密封垫片有足够的压合接触面积，即使管路表面有轻微的划伤或是不平整，也能通过垫片的形变填补间隙，实现可靠密封。铰接端的球头结构做了限位设计，开合角度控制在30度以内，既满足现场卡装的操作空间需求，又能避免两个半夹在安装过程中完全脱开，导致小零件掉落进生产设备区域的风险，这一点在食品生产车间的洁净区作业时尤为重要，能减少异物管控的压力。锁紧用的螺栓采用标准粗牙螺纹，适配现场常用的普通扳手就能操作，不需要专用工具，生产现场的运维人员巡检时发现渗漏点，几分钟就能完成安装固定，快速恢复管路密封。夹座的内圆弧尺寸按照常用的食品输送管外径做适配，圆弧面的加工粗糙度控制在Ra1.6以下，避免夹伤不锈钢管路的外抛光表面，

　　防止粗糙压痕位置残留物料滋生细菌，符合食品接触设备的卫生设计要求。在安装边界上，这个夹持结构对管路周边的空间要求很低，只需要在渗漏点周边留出略大于夹座外径的操作空间即可，不需要像管接头修复那样预留足够的管路窜动空间，哪怕是管路紧贴设备墙板、或是相邻管路间距很小的位置，也能顺利完成安装。除了食品流体管路的应急修复，这个结构也可以用在车间低压液压油管的渗漏临时处理，或是两根同轴管路的对接位置辅助固定，适用场景覆盖了食品加工、饮料生产、日化灌装等多个涉及流体输送的生产现场。整个结构没有复杂的异形曲面，所有受力部位都做了圆角过渡，避免应力集中导致夹座在长期抱紧力作用下出现开裂，铰接位置的配合间隙控制在0.1mm以内，开合顺畅但不会出现松旷，保证多次重复使用依然能保持可靠的抱紧精度。
