三菱S-T12双极电磁式交流接触器结构

　　这款双极电磁开关元件主要应用在低压配电回路、小型电机控制回路、工业设备启停控制场景中，作为小容量负载的通断执行部件，可承载额定工作电流下的频繁启停操作，也可作为控制回路的信号中继元件使用，在机床控制盘、小型自动化设备电控柜、民用建筑动力配电分支回路中都有广泛适配空间。从结构设计来看，这款元件采用双极并排集成布局，将两个独立的S-T12规格开关单元通过顶部汇流连接结构整合为一体，相比两个独立安装的单极元件，能够减少柜内安装占用空间，同时简化主回路的接线工序，两个单元的动作联动通过内置的机械联锁结构实现同步，避免单极动作不同步导致的回路缺相、带载分断不同步等问题。元件的接线端子采用上下分层排布设计，主回路进线端子布置在元件上部，

　　出线端子布置在元件下部，每个极位配置独立的压线螺丝与铜质接线座，螺丝头部采用十字槽结构适配常规螺丝刀操作，接线座预留的压线空间可容纳对应线径的多股铜芯导线，无需额外压接端子即可完成可靠压接，降低现场接线的工序复杂度。元件正面设置操作状态指示窗口，通过窗口内的色块位置可直观判断触点的闭合与分断状态，即使在柜内光线不足的场景下，运维人员也可快速识别元件工作状态，无需额外加装状态指示附件。安装结构方面，元件底部配置标准35mmDIN导轨适配卡扣，可直接卡装在电控柜内的标准安装导轨上，也可通过元件两侧预留的固定螺丝孔采用螺丝直接固定在安装板上，两种安装方式可根据柜内布局灵活选择，安装边界尺寸适配常规低压电控柜的元件排布间距，

　　相邻元件安装时预留的散热间隙符合低压电器安装规范要求，不会出现相邻元件散热干涉的问题。从设计思路上，这款双极集成结构重点考虑了小空间电控柜的元件排布需求，在保留单极元件全部电气性能的基础上，通过结构整合将两个单元的外壳部分做了贴合设计，减少了冗余的外壳壁厚占用，同时顶部的连接结构既实现了两个单元的机械联动，也可作为相间的绝缘隔离结构，避免接线过程中导线裸露部分造成的相间短路风险。元件的外壳采用阻燃级热固性塑料材质，表面做了磨砂防滑处理，既可以提升日常操作时的触感，也可减少表面积灰附着，长期在工业车间环境下使用时，外壳的抗老化性能可满足常规工业环境的温湿度耐受要求。触点部分采用银合金材质，具备一定的抗电弧烧蚀能力，

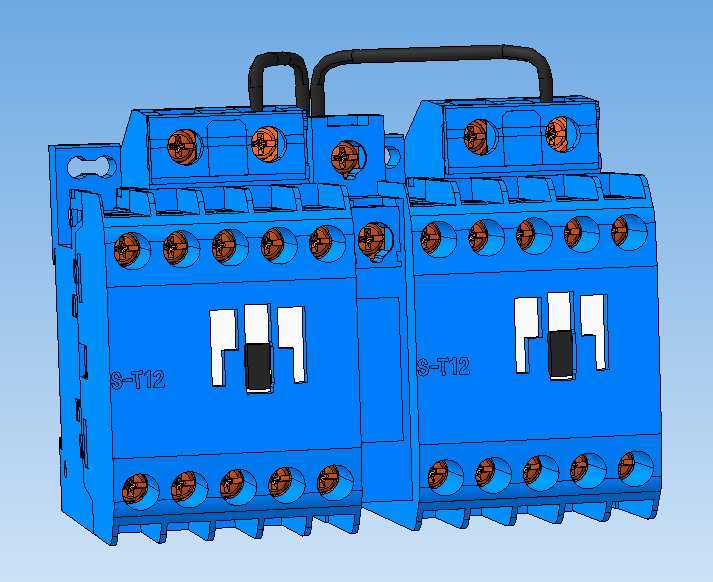

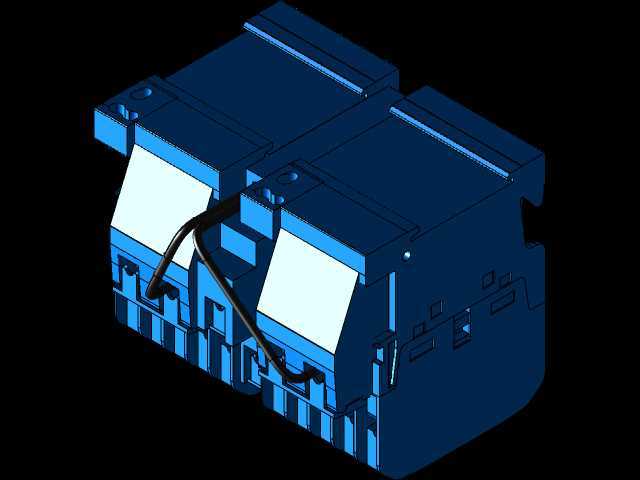

　　在额定负载下的通断寿命符合低压控制电器的通用性能要求，可适配频繁启停的控制场景，不会因为短时间内的多次操作出现触点熔焊、接触不良等问题。在实际选型适配过程中，这款双极结构可用于单相220V负载的通断控制，也可用于直流低压回路的两极同步分断场景，相比单极开关串联使用的方案，集成式的双极结构动作同步性更好，分断时的电弧拉弧距离更短，可提升回路分断的安全性。建模过程中完整还原了元件的所有外部结构细节，包括接线端子的凹槽结构、外壳上的型号标识位置、操作手柄的凹凸纹理、导轨卡扣的弹性结构特征，所有结构的尺寸比例与实物保持一致，可直接用于电控柜的布局干涉检查、配电系统的三维可视化装配演示，也可作为电气设计培训中的元件结构展示素材使用。
