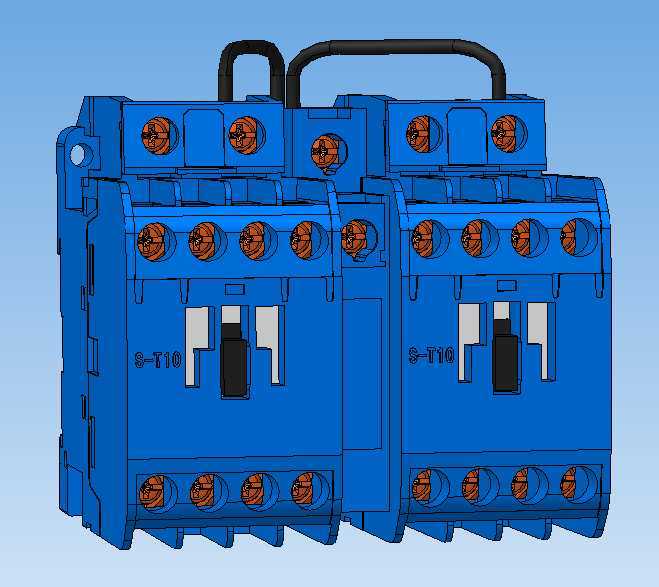

三菱S-T10双联电磁开关结构设计

　　这款双联式电磁开关主要面向低压配电与小型设备控制场景，常见于机床操作回路、小型生产线工位控制、民用配电的电机启停与负载通断场景，相比单只独立开关的组合安装，双联结构能大幅缩减柜内安装占用空间，同时通过本体间的机械互锁结构，避免正反转控制回路中两路开关同时吸合造成的电源短路风险。从实际使用角度看，这类开关主要承担小功率负载的通断控制，单极额定工作电流适配常规小型三相电机、照明回路、电磁阀类负载的控制需求，双联结构可同时实现两路独立回路控制，也可通过机械联锁构成可逆控制单元，适配电机正反转、双电源切换这类需要互锁的控制场景。设计过程中首先考虑的是安装兼容性，本体采用标准导轨卡扣结构，可直接卡装在行业通用的35mm标准DIN导轨上，

　　安装孔位也预留了螺丝固定的备选方案，适配不同安装场景的固定需求；双联本体之间的连接采用一体化卡扣拼接，拼接后整体结构刚性充足，不会因为长期吸合振动出现拼接缝隙错位，顶部预留的接线端走线空间足够容纳常规多股铜芯线的弯曲半径，接线端子采用带压线板的螺丝紧固结构，可避免导线压接时出现散丝、虚接的问题，端子间的隔弧筋高度足够，能分断小电流分断时产生的电弧，避免极间飞弧造成的短路故障。从结构细节来看，开关本体的外壳采用阻燃热固性塑料材质，表面的散热筋布局兼顾了结构刚性与散热需求，长期带载工作时，线圈产生的热量可通过外壳筋条快速散出，避免线圈过热老化；操作面的手动操作拨杆位置突出本体表面，方便调试阶段手动强制分合回路，拨杆旁的状态标识清晰，

　　可直观判断开关当前的分合状态；本体上的接线标识采用模压成型工艺，不会因为长期使用出现标识磨损脱落的问题，方便后期运维检修时的线路核对。外形尺寸方面，双联拼接后的整体宽度控制在常规小型配电箱的单排安装预留尺寸范围内，高度方向不会遮挡柜内的走线槽，深度方向适配厚度200mm以上的标准配电箱安装空间，接线端子的排布采用上下分层设计，进线端与出线端分别位于本体上下两侧，接线时可实现上进下出的标准走线方式，避免导线交叉干扰。设计时还充分考虑了电气间隙与爬电距离的要求，不同电位的带电部件之间的间隔满足低压电器的相关安全标准，即使在潮湿、多粉尘的工业现场环境下，也能避免出现绝缘击穿、漏电的风险；本体间的机械互锁结构采用滑动式联锁杆，

　　当其中一侧开关处于吸合状态时，联锁杆会自动锁止另一侧开关的动作机构，完全避免两路同时导通的可能，相比电气互锁的方案，机械互锁的可靠性更高，不会因为线路故障、触点粘连导致互锁失效。在建模过程中，所有配合面的公差都按照低压电器的行业标准设定，外壳拼接处的止口结构可实现紧密配合，避免粉尘、水汽进入开关内部影响机构动作，内部的电磁机构、触点组件的安装定位槽尺寸精度控制在合理范围内，既能保证零部件装配顺畅，也不会因为间隙过大导致动作过程中出现卡滞、异响的问题；接线端子的螺丝孔深度适配常规规格的接线螺丝，压接时不会出现螺丝滑牙、压接不牢的问题，端子的导电件采用铜基镀银材质，既保证了导电性能，也能提升触点的耐电弧烧蚀能力，延长开关的实际使用寿命。
