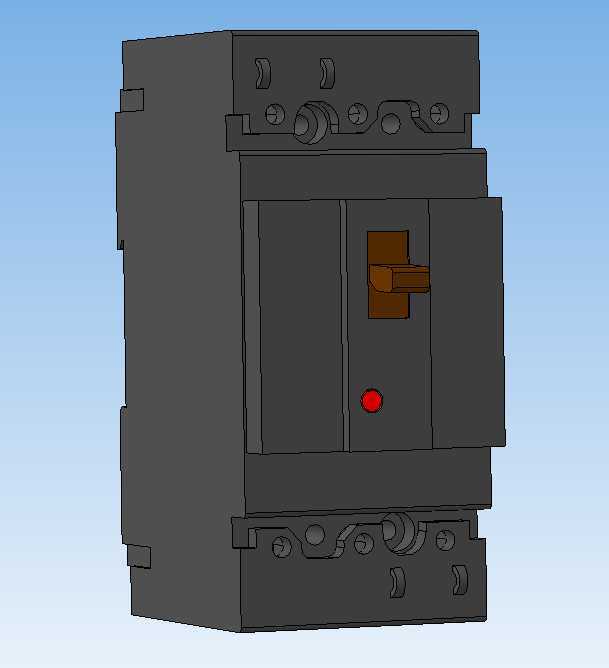

三井电气50A三相塑壳断路器三维结构

　　这款50A规格的三相塑壳开关，主要面向低压配电系统的末端配电支路保护场景，常见于工业厂房低压柜出线回路、生产设备进线端、小型分布式动力配电盘等位置，承担三相负载的接通分断与过载、短路故障保护功能，在配电链路里属于直接对接终端负载的保护元件，选型时需要匹配负载额定电流、预期短路电流分断能力，同时要适配安装柜体的导轨或螺钉固定位空间。从结构设计来看，这款开关采用三极一体式塑壳封装，外壳采用高强度热固性塑料压制成型，能够耐受分断故障电流时产生的电弧冲击与内部压力，避免壳体破裂引发的相间飞弧风险。操作手柄设置在壳体正面居中位置，采用拨杆式结构，合闸时手柄向上扳动至定位位置，分闸及故障脱扣时手柄自动回落至中间或下方位置，

　　运维人员可直接通过手柄位置判断开关通断状态，手柄旁设置的红色指示件，可在开关脱扣时弹出，直观提示故障动作状态，减少现场排查故障的时间。进出线接线端子分别布置在壳体上下两端，每极对应独立的接线腔，端子采用压线式铜质结构，适配对应线径的铜芯电缆接入，接线腔内部设置隔弧筋，分隔不同极的接线区域，避免接线后不同相导线裸露部分距离过近引发的绝缘隐患。开关内部的脱扣机构采用热磁式脱扣原理，热脱扣元件匹配50A额定电流的过载反时限动作特性，当回路出现过载电流时，双金属片受热弯曲触发机构脱扣，分断电路保护线缆与负载；磁脱扣部分对应短路电流的瞬时动作阈值，当回路出现远超额定值的短路电流时，电磁机构瞬时吸合触发脱扣，快速切断故障电流，限制故障影响范围。

　　建模过程中严格还原了产品的实际安装边界，壳体的安装孔位间距、整体外形的长宽高尺寸、手柄操作的活动行程范围、接线端子的压线空间深度都按照实物比例复刻，结构设计人员在做配电盘排布时，可以直接调用该模型核对柜内安装空间，确认开关与相邻元器件的安全电气间隙，预留足够的接线操作空间与手柄操作空间，避免出现安装干涉、操作距离不足的问题。开关侧面的散热筋结构也做了细节还原，实际运行中塑壳开关的载流部件会产生一定热量，壳体表面的散热筋可以增加散热面积，降低长期运行时的壳体温升，建模时保留这部分结构，也能帮助设计人员在做柜体通风散热仿真时，更准确地模拟元件的散热特性，优化柜内风道设计。需要注意的是，这类三极开关在应用时要严格匹配三相三线制配电场景，

　　不可用于需要中性极保护的三相四线回路，安装时要保证进出线方向符合设计要求，避免反向接线影响分断能力与灭弧效果，模型中还原的灭弧室安装位置，也对应了实际产品的灭弧栅片排布方向，能够帮助电气设计人员理解开关分断时的电弧引导路径，在做柜体隔弧板设计时对应预留安全距离。
