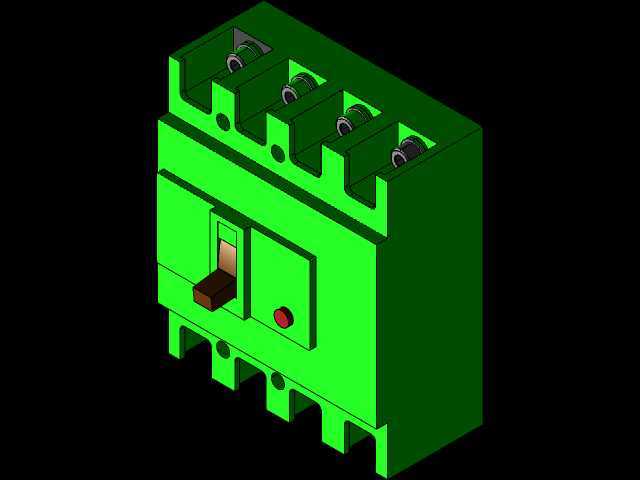

三井电气NV250-HV四极塑壳开关结构

　　在低压配电系统的终端配电与进线保护环节，四极开关的应用场景覆盖三相四线制民用建筑配电、工业车间动力配电、数据中心UPS输出回路、新能源场站低压侧并网保护等多个场景，这类开关需要同时对三根相线与一根中性线进行分断与保护，避免中性线带电引发的设备损坏与人员触电风险，NV250-HV这款四极开关正是针对AC400V及以下电压等级的250A额定电流回路设计的保护元件。

　　从实际用途来看，这款开关承担着回路过载保护、短路保护、隔离分断的核心作用，当回路中出现过载电流时，开关内部的热脱扣机构会通过双金属片受热形变触发脱扣，切断故障回路；当出现短路大电流时，磁脱扣机构会在毫秒级响应，快速分断动静触头，限制短路电流对后端设备的冲击；同时四极同步分断的结构，能够保证检修时中性线与相线同时断开，避免中性线漂移带来的检修安全隐患。

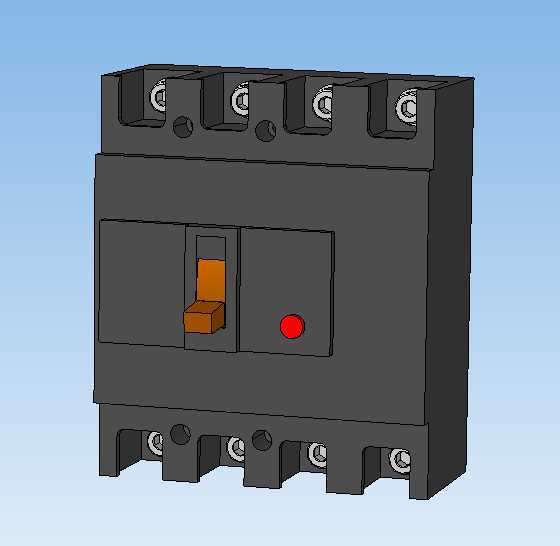

　　产品的功能特性设计上，操作手柄采用醒目的橙色调设计，分合闸位置有清晰的行程差，操作人员可以直观判断开关的分合状态，手柄下方的红色指示件，能够在开关脱扣时弹出，明确区分故障脱扣与人工分闸的状态，减少运维排查的时间。进出线端均采用压板式接线端子，端子处预留了足够的螺栓操作空间，适配250A电流等级对应的铜芯电缆接线需求，端子之间设置了绝缘隔弧筋，避免不同极之间的飞弧短路。开关本体的外壳采用高强度阻燃工程塑料，满足低压电器的耐燃、耐冲击要求，外壳的拼接缝隙做了错位止口设计，能够提升壳体的防护等级，减少粉尘与潮气进入内部机构的概率。

　　从设计思路来看，这款四极开关采用模块化的极间拼接结构，四个极的单元结构保持一致，通过壳体的卡扣与紧固件拼接为整体，既可以降低模具开发的成本，也能够根据需求灵活调整极数，适配不同的配电方案。内部的灭弧室采用多栅片切割灭弧结构，每极对应独立的灭弧腔室，分断短路电流时能够快速将电弧切割为短弧，提升灭弧效率，降低分断时的喷弧距离，满足柜内安装的安全距离要求。操作机构采用五连杆自由脱扣结构，不管手柄处于什么位置，只要回路出现故障触发脱扣，机构都会快速带动触头分断，避免出现触头熔焊后无法分断的问题，同时机构的传动件采用耐磨工程塑料与金属件组合的设计，平衡机械寿命与制造成本。

　　外形尺寸与安装边界方面，这款开关的本体宽度按照四极250A等级的常规安装尺寸设计，安装孔位采用标准的导轨兼容加螺栓固定的双重设计，既可以适配标准低压配电柜内的安装梁，也可以通过螺栓直接固定在安装板上，安装孔的间距匹配行业通用的塑壳开关安装尺寸，方便老旧项目的开关替换，不需要重新调整柜内的安装开孔。进出线端的接线空间预留了足够的电缆弯曲半径，适配70平方到120平方的铜芯电缆接线，接线端子的螺栓规格匹配常规的电工工具操作尺寸，不需要特殊工具即可完成接线作业。开关的合闸操作力设计在成年人单手握持操作的合理范围内，分闸操作力略低于合闸力，同时设置了清晰的分合闸位置限位，避免操作过位损坏内部机构。开关本体的高度方向预留了足够的飞弧距离，安装时只需要在进出线端保留常规的安全间隙即可，不需要额外增加隔弧板，能够节省配电柜内的安装空间，提升柜内的元件排布密度。
