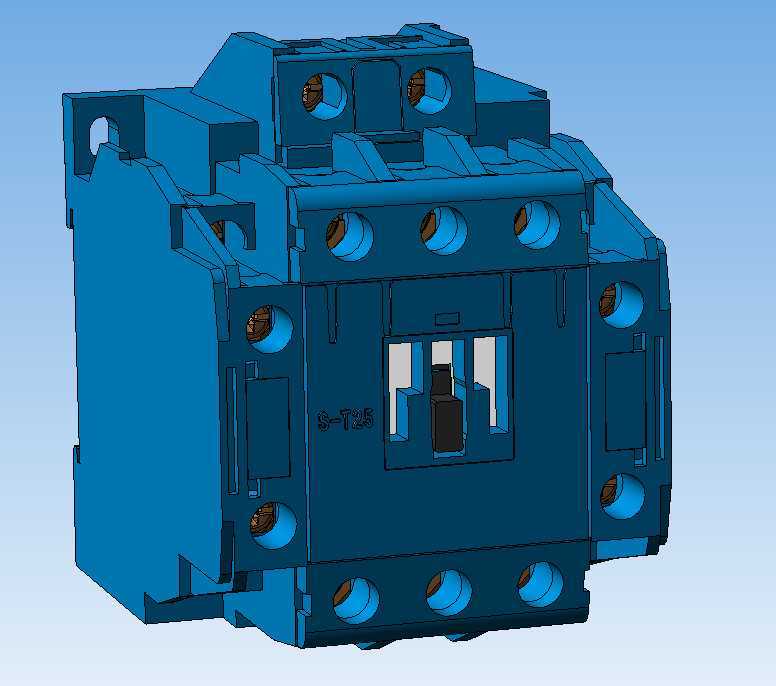

三菱S-T25低压交流接触器三维结构

　　这款低压交流接触器的三维结构还原，完全围绕工业现场实际安装与使用需求搭建，没有多余的装饰性设计，所有结构特征都服务于电气通断控制的核心功能。从结构设计逻辑来看，主体采用模块化拼接思路，上部的电磁驱动腔、中部的主触头灭弧腔、下部的接线端子腔三个功能区划分清晰，既方便生产阶段的分模块装配，也能在后期运维时快速拆解更换易损部件，不用整体报废整个器件。

　　在设备实际用途层面，该器件主要承担低压配电回路、电机控制回路的频繁通断任务，常见于工厂生产线的电机启停控制、小型配电盘的负载分合、自动化设备的动力回路切换场景，相比手动开关可以实现远程信号控制，配合热继电器还能完成过载保护的回路搭建，是工业低压控制领域用量极大的基础电气元件。

　　从功能特性对应的结构设计来看，主触头区域的多组接线端子采用对称排布，三相主回路的接线孔位同轴度公差控制在合理范围，能保证接线时导线插入顺畅，压接后接触面积均匀，避免局部过热问题。侧面预留的辅助触头安装卡槽，不需要额外打孔就能加装常开、常闭辅助触点，适配不同的控制回路信号反馈需求，这个细节设计能大幅减少现场改装的工作量。器件正面的动作指示窗口，可以直观看到内部衔铁的吸合状态，运维人员巡检时不用拆解器件就能判断接触器是否正常吸合，降低现场排查故障的难度。

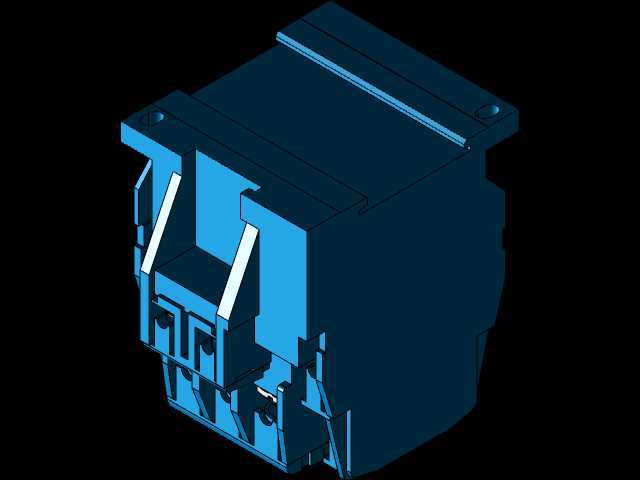

　　外形尺寸与安装边界的设计完全适配常规工业安装场景，底部的标准导轨卡扣结构，能直接卡装在行业通用的35mm标准电气安装导轨上，不需要额外制作安装支架，柜体布局时可以和同规格的断路器、热继电器并排安装，相邻器件的安全间隙符合低压配电设计规范要求，不会出现接线后安全距离不足的问题。器件本体的散热筋结构分布在两侧壳体上，主触头大电流通过时产生的热量可以通过散热筋快速散出，避免长期高温导致壳体老化、触头熔焊的问题。灭弧腔的栅格结构在三维模型中做了完整还原，分断电流时产生的电弧可以被栅格快速切割熄灭，防止电弧飞出引发相间短路，这个结构的尺寸设计完全匹配25A额定电流的分断能力要求，不会出现灭弧能力不足的情况。

　　建模过程中对安装干涉问题做了充分校验，接线端子的压线螺丝行程、上部衔铁的动作行程、侧面辅助触点的安装间隙都做了运动仿真验证，保证实际生产装配后所有活动部件不会出现卡滞、干涉问题。外壳的卡扣连接位置做了加强筋设计，多次拆装维护也不会出现卡扣断裂的情况，适配工业现场器件需要定期检修的使用需求。
