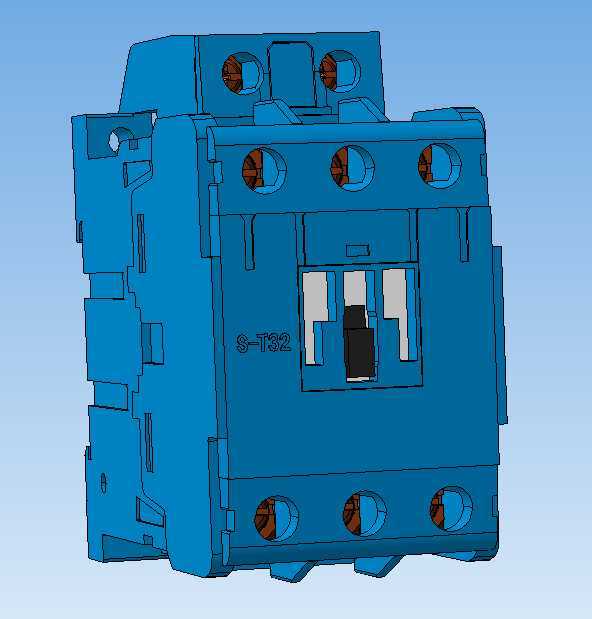

三井电气S-T32交流接触器三维结构

　　在低压配电与工业控制回路的搭建过程中，接触器是承担负载通断控制的核心执行元件，这款三井电气S-T32规格的接触器，主要面向额定工作电流32A级别的三相交流负载场景，常见于小型生产设备的电机启停控制、照明回路分合、电热设备电源通断等工况，是机床、小型自动化生产线、商用配电柜体里用量极大的基础电气组件。从结构设计来看，这款接触器采用主流的直动式双断点触头布局，整体外壳采用高强度阻燃热固性塑料注塑成型，外壳表面预留的多组安装孔位，既支持标准35mmDIN导轨的卡装固定，也能通过螺丝直接固定在安装底板上，适配不同柜体的安装需求。主回路的三对进出线接线端分布在壳体上下两侧，每个接线端都配套带压线板的螺丝紧固结构，

　　能适配6-10平方毫米的多股铜芯导线接入，接线端周围设计了凸起的隔弧筋，避免不同相导线之间的飞弧短路，同时预留了足够的接线操作空间，不用额外调整周边元件位置就能完成导线压接。正面的触头状态指示窗口能直观显示主触头的分合位置，即便在柜体断电检修时，也能快速判断触头是否处于可靠分断状态，避免带载拉闸的安全隐患。电磁驱动部分布置在壳体中部腔室，线圈接线端位于壳体正面下方，方便控制回路的导线接入，线圈骨架采用耐高温工程塑料制作，配套的E型铁芯端面加装了短路环，能有效降低交流励磁下的铁芯振动与运行噪音，铁芯的复位弹簧刚度经过匹配调校，既能保证线圈失电时触头快速分断，拉断电弧，也能避免合闸时的铁芯撞击力度过大导致结构松动。

　　辅助触头模块采用可扩展设计，壳体侧面预留了标准的卡扣接口，用户可以根据控制回路的触点需求，加装不同组数的常开、常闭辅助触点，不用更换整个接触器本体就能适配不同的控制逻辑，降低备件库存压力。从安装边界尺寸来看，这款接触器的整体宽度控制在三极接触器的紧凑尺寸区间，相邻柜体安装时，左右两侧仅需预留不小于10mm的散热间隙，上下方向预留20mm的导线弯曲空间即可，深度方向不会超出常规低压柜内元件的安装深度限制，不会与柜内的母线排、线槽等部件产生干涉。在实际选型应用中，这款32A规格的接触器可以适配15kW及以下功率的三相异步电机直接启停控制，也能用于同等电流等级的阻性负载通断，触头部分采用银基合金材质，抗熔焊、

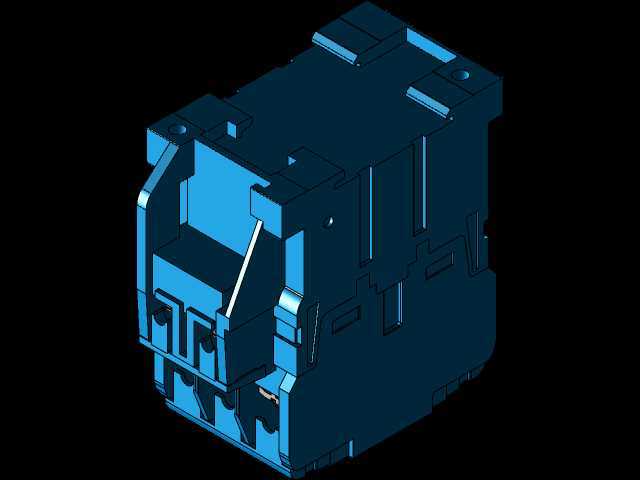

　　耐电弧烧蚀的性能满足AC-3使用类别的通断寿命要求，日常运行中，壳体表面的散热筋结构能将线圈与触头通电产生的热量快速散发到周围空气中，避免长期高温运行导致的绝缘老化。建模过程中完整还原了产品的所有装配细节，包括外壳的卡扣配合结构、触头支持件的运动行程、接线端子的压线结构、导轨卡扣的弹性结构，所有配合间隙都按照实际产品的装配公差进行还原，既可以用于配电柜体的三维布局干涉检查，也能作为电气元件教学、产品结构参考的精准三维素材，帮助设计人员在柜体设计阶段就完成元件排布、走线空间预留的校验，避免实际装配时出现元件干涉、接线空间不足的问题。
