三菱SD-T12交流接触器三维结构模型

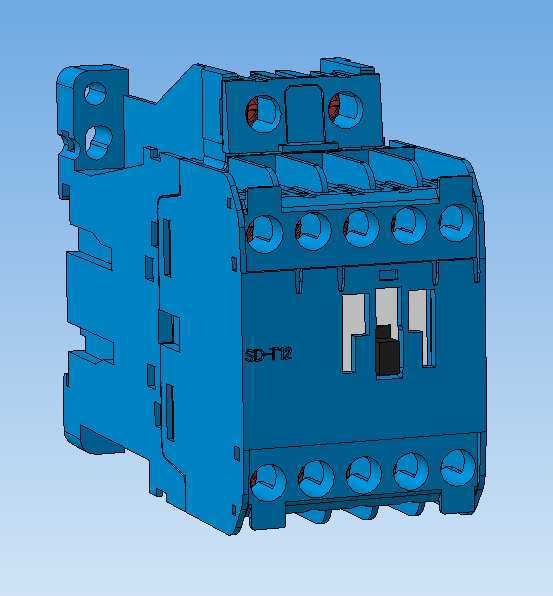

　　这款SD-T12接触器的三维结构还原，完全围绕工业现场的实际安装与使用需求搭建，在做结构建模前，首先梳理了这类低压控制元件的核心应用场景：它主要用在工厂低压配电回路、小型电机启停控制、自动化设备的动力通断回路里，承担小容量负载的频繁接通与分断任务，相比普通断路器，它更适配每小时数十次甚至上百次的操作频次，触点的抗熔焊、耐电弧损耗结构是设计时的核心考量点。从外形结构来看，模型完整还原了产品的安装边界，主体采用模块化拼接的壳体设计，上部预留的主回路进线端接线位，每个接线孔都做了适配标准接线端子的尺寸约束，可匹配对应线径的冷压端子直接接入，下部出线端的排布与进线端一一对应，相间距符合低压电器的安全爬电距离要求，避免潮湿、

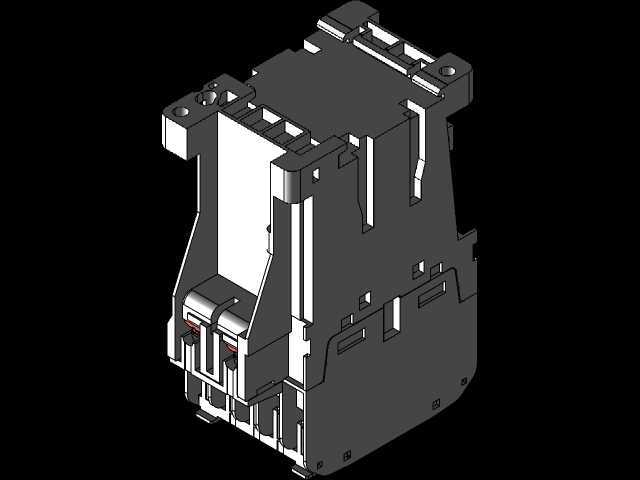

　　多尘环境下的相间击穿风险。侧面的安装卡扣与背部的标准导轨安装槽结构完全还原，既可以卡装在常规35mm标准电气安装导轨上，也能通过侧面的固定孔用螺丝锁装在安装板上，适配不同柜型的安装需求，建模时特意保留了安装槽的卡扣弹性结构间隙，方便实际装配时的快速拆装，不需要额外工具就能完成元件在导轨上的固定与拆卸。正面的动作指示窗口结构也做了精细还原，窗口处的镂空可以直接观察内部动触头的动作位置，现场运维人员不需要拆壳就能判断接触器是否处于吸合状态，避免误判回路通断情况。主触头部分的结构建模，还原了多组并联的触点接触结构，每组触点都带有独立的灭弧腔分隔筋，分断时产生的电弧会被分隔筋限制在独立腔室内快速冷却熄灭，避免电弧飞溅引发的相间短路，

　　这部分的结构尺寸完全参照实物的灭弧空间比例搭建，没有做简化处理，能直观看到灭弧结构的排布逻辑。辅助触点的扩展位在产品侧面预留了标准接口，模型上保留了扩展接口的卡扣与定位槽尺寸，后续如果需要增加辅助触点模块，不需要改动主体安装位置就能直接拼接扩展，适配不同控制回路的触点数量需求。接线端子的螺丝沉孔深度、压线板的弧度都做了还原，压线板的弧形结构可以更好地抱紧圆形导线，避免接线时导线被压伤或者接触不良，螺丝孔的深度适配标准规格的接线螺丝，不会出现螺丝顶到壳体内部结构的问题。壳体表面的散热槽结构也没有省略，这些分布在壳体侧面的浅槽可以增加壳体的散热面积，在接触器频繁带载动作时，能把线圈和触点产生的热量更快散发出去，降低温升对元件寿命的影响。

　　建模时对所有安装干涉点都做了校验，比如导轨安装时的推入间隙、接线时的扳手操作空间、相邻元件并排安装时的安全间距，都符合低压配电柜的安装规范，不管是用来做电气柜的布局仿真，还是做元件的结构拆解教学，都能直接复用这个模型的尺寸边界，不需要再额外调整安装间隙。线圈部分的内置结构虽然从外部不可见，但建模时也预留了线圈的安装腔体尺寸，腔体的大小适配对应规格的交流线圈，线圈的接线端子位置与外部接线位的连通结构也做了还原，可以清晰看到控制回路的走线路径。整体结构没有做多余的装饰性特征，所有的凸起、凹槽、卡扣都有对应的工程用途，没有为了外观好看增加无意义的结构，完全贴合工业电气元件的实用化设计逻辑，每个结构特征都服务于安装、接线、散热、安全防护、动作指示这些实际使用需求。
