140升工业储油桶结构设计方案

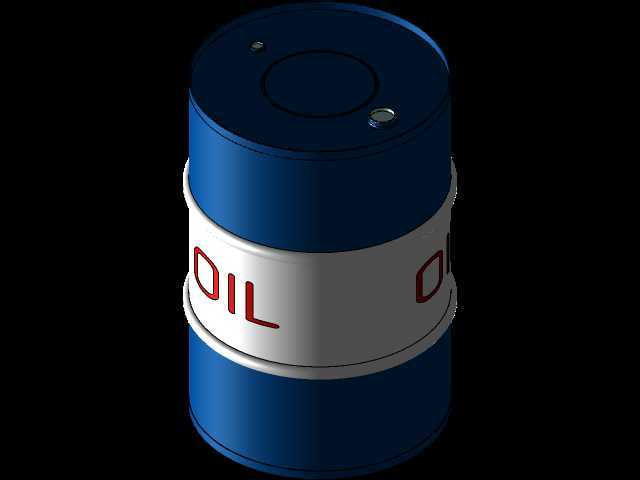

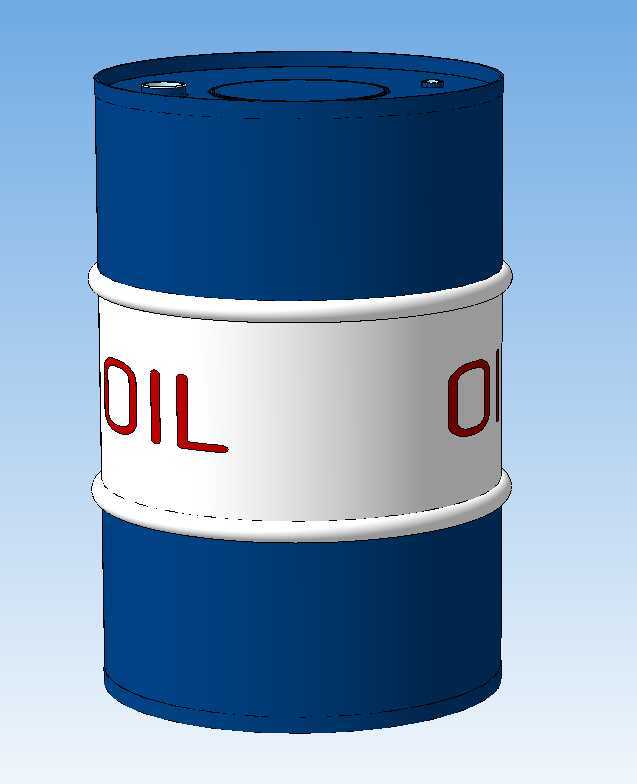

　　在工业油料储运、车间工位暂存、化工原料周转等场景中，这类140升容量的钢制储油桶是应用频次极高的通用容器，很多一线结构设计人员在做厂区仓储布局、生产线工位器具配套、危化品存储区规划时，都需要精准的储油桶三维模型来做干涉校验、空间排布模拟。从实际使用需求出发，这类储油桶首先要满足直立放置的稳定性要求，底部采用卷边封底结构，既可以增强桶身底部的抗形变能力，避免满载放置时地面不平整造成桶底应力集中开裂，也能在堆叠码放时与下方桶的顶部卷边形成嵌合定位，提升仓储堆叠的安全性。桶身采用三段式卷边拼接结构，上下两段为深蓝色涂装的桶壁主体，中间设置一圈银灰色的标识环带，环带表面预留了标识印刷区域，可直接喷涂油料类型、标号、危险属性等信息，

　　避免现场存储时出现油料混放、错用的问题。两道环形滚压加强筋设置在标识环带的上下边缘，既可以分隔桶身的涂装区域，也能大幅提升桶身的径向抗挤压能力，在搬运、堆垛过程中即使受到侧向撞击，也不容易出现凹陷变形导致密封失效。顶部采用标准的闭口桶盖结构，设置两个带密封垫圈的注油口与透气口，注油口适配标准的油枪加注口径，日常加注油料时无需完全打开桶盖，可减少油料挥发与杂质进入的风险，透气口则可以在加注或者放油时平衡桶内外气压，避免出现油料喷溅或者放油不畅的问题。从设计建模的角度来看，整个桶体的建模优先保证外形尺寸与实际工业产品的一致性，桶身外径、总高度、卷边宽度、注油口位置尺寸都严格遵循工业储运容器的通用尺寸规范，在做厂区通道宽度校验、

　　货架存储格位设计、叉车属具适配模拟时，可直接调用该模型进行装配校验，不需要额外调整尺寸参数。桶身的所有卷边结构都做了等厚度处理，还原了钢制薄板滚压成型的工艺特征，在做有限元受力分析时，可直接赋予薄板钢材的材料属性，模拟满载堆垛时的应力分布情况。涂装分色区域的边界与滚压加强筋的位置完全重合，既符合实际产品的涂装工艺逻辑，也能在渲染效果图时清晰区分不同的功能区域，用于方案汇报、仓储规划演示时可以直观展示容器的外观特征。这类储油桶的安装边界主要考虑直立放置时的地面承重要求与预留操作空间，单桶满载时的总重量可通过油料密度与容积直接计算，在做仓储地坪承重设计、货架层载选型时可作为基础载荷参考，桶身周围预留的操作空间需要满足油枪插拔、桶盖启闭、

　　搬运夹具卡入的最小尺寸要求，避免布局过密导致现场操作困难。在实际生产场景中，这类储油桶不仅可以存储矿物润滑油、液压油等工业油料，也可适配部分非强腐蚀性的化工液体存储，密封结构的耐油橡胶垫圈参数可根据存储介质的属性做对应调整，建模时预留了垫圈的装配位置，可根据不同使用场景快速替换密封件模型。桶身的吊装、搬运结构完全适配标准的油桶夹具，两侧的滚压加强筋可作为夹具的卡接定位面，在做自动化搬运机械手的末端执行器设计时，可直接匹配该桶身的卡接位置尺寸，减少重复测绘的工作量。很多设计人员在做流体输送系统的配套布局时，也会用到该模型模拟油料从储油桶到设备油箱的抽取路径，提前规划油管的排布位置，避免现场安装时出现管线与其他设备干涉的问题。
