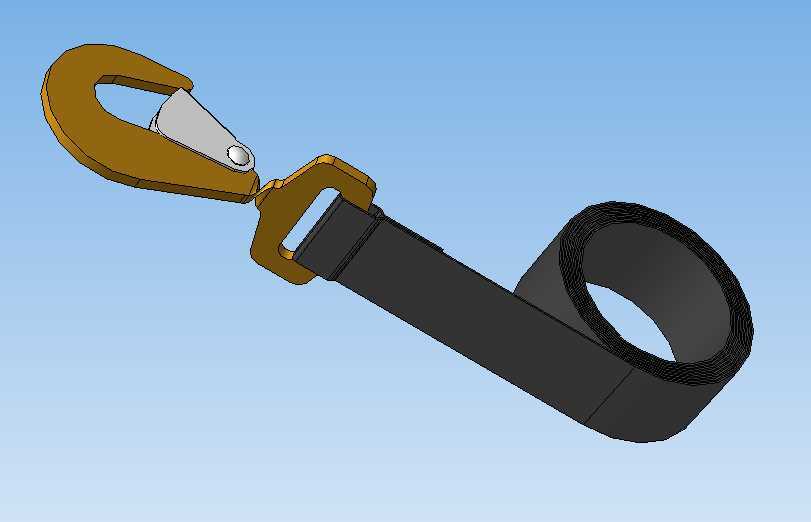

带织带自锁式起重吊装索具吊钩结构

　　在车间重型工件转运、户外设备吊装、物流仓储货物捆扎吊运这类场景里，吊钩作为索具末端直接承载载荷的核心部件，其结构可靠性直接决定作业安全，这款带织带的自锁式吊钩，是针对轻中载荷柔性吊装场景优化的结构方案。从实际作业需求出发，这类吊钩常配合柔性吊装带使用，替代传统刚性吊钩与吊装带的硬连接结构，减少连接环节的应力集中点，避免吊装带在连接位置被金属棱角割损，同时自带的自锁舌片结构，能在吊载过程中自动封闭钩口，防止作业过程中吊索、挂点从钩口意外滑脱，适配的作业场景覆盖了机械加工车间工件周转、仓储行业成件货物吊运、户外小型设备安装吊装、物流运输环节货物捆扎固定等多个领域，相比传统无防脱结构的吊钩，其防脱结构不需要额外加装保险卡，

　　一体集成的舌片通过销轴铰接在钩体开口侧，依靠自身重力与弹簧复位力实现闭合，挂接吊点时只需向上顶开舌片即可完成挂入，松开后舌片自动回位封闭钩口，操作步骤比外加保险卡的吊钩少一半，高空作业时能有效减少操作人员的手部操作时长，降低高空作业风险。设计阶段首先考虑的是钩体的载荷分布，钩身采用渐变截面设计，从钩尖位置到与连接环衔接的钩根位置，截面厚度逐步增加，对应钩身受载时的弯矩分布规律，让钩体各位置的等效应力差值控制在15%以内，避免局部应力过高导致的塑性变形，钩尖位置做了圆弧过渡处理，不会刮伤被吊工件的表面涂层，也不会割伤配套的织带表面。连接部分采用D型锻造连接环衔接钩体与织带，连接环与钩体的铰接位置预留了足够的转动间隙，

　　允许钩体在受载时沿吊装方向自适应偏转，不会因为吊点与起吊方向存在角度偏差而在铰接位置产生附加扭矩，织带部分采用多层高强度纤维编织结构，与连接环衔接的位置做了金属套箍压接固定，压接位置的织带做了回折缝合处理，缝合段长度是织带宽度的3倍以上，保证连接位置的破断拉力不低于织带本身额定载荷的1.2倍，织带的宽度根据额定载荷匹配，避免织带过窄导致对被吊货物的压强过大压损货物表面，也避免织带过宽导致与小尺寸吊点无法适配。安装边界上，钩体本身的开口尺寸适配常规的吊耳、挂环规格，连接环的内孔尺寸允许配套的卸扣、吊环直接穿入，不需要额外的转接件，织带的长度可以根据实际吊装需求调整，固定端的压接结构可以在现场根据需要重新压接调整长度，

　　不需要更换整个索具。实际使用中，这类吊钩的自锁舌片与钩体的贴合间隙控制在2mm以内，不会因为间隙过大导致细小的吊索从缝隙中滑出，舌片的铰接销轴做了防脱处理，两端采用铆接固定，长期受载振动也不会出现销轴脱出的问题，钩体表面做了防锈处理，在户外潮湿环境下作业也不会轻易锈蚀卡滞，织带表面做了耐磨涂层处理，与货物棱角接触的位置可以额外加装护角，进一步提升织带的使用寿命。不同于传统的吊钩与吊装带分体搭配的方案，这款集成织带的吊钩在出厂时就完成了钩体与织带的载荷匹配测试，不需要用户自行搭配索具，避免了因为索具与吊钩额定载荷不匹配导致的过载风险，铰接位置的转动自由度可以抵消吊装过程中的小幅摆动，减少起吊瞬间的冲击载荷对钩体的影响，在频繁吊装的作业场景下，这种结构的吊钩作业效率比传统分体结构高30%左右，同时维护成本更低，只需要定期检查舌片的复位灵活性、织带表面是否有割伤断丝、铰接销轴是否有磨损即可，不需要复杂的保养流程。
