带织带式自锁索具吊钩结构设计

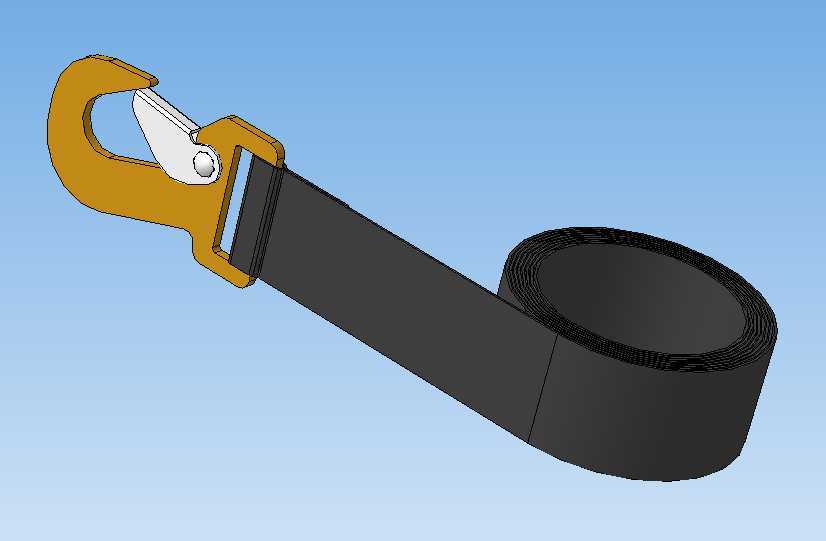

　　在起重吊装、货物转运、重载设备固定的作业场景里，这类带织带的自锁吊钩是高频使用的受力构件，和传统纯金属吊钩相比，它搭配高强度编织织带的组合形式，既保留了金属吊钩的挂接承重能力，又通过织带的柔性特质适配更多不规则被吊物的捆绑需求，避免刚性金属构件直接接触工件表面造成的漆面刮伤、薄壁件形变问题。从结构功能上看，吊钩本体采用钩头带自锁舌片的设计，自锁舌片通过销轴铰接在钩头开口位置，依靠自身结构限位实现挂接后的自动锁止，不需要额外加装防脱插销，作业时挂接吊环或者被吊物挂点后，舌片自动回弹封闭钩头开口，能彻底规避吊装过程中吊索滑脱的风险，哪怕作业过程中织带出现小幅晃动、吊点位置有轻微偏移，锁止结构也不会意外脱开。

　　设计阶段首先要考虑的是受力路径的合理性，吊钩的受力从钩头挂接位置传递到尾部的织带穿接槽，整个钩身采用等强度过渡的曲面造型，没有尖锐的应力集中棱角，钩身的弯折弧度经过受力校核，在额定承重工况下，最大应力出现在钩身内侧弯折处，数值控制在材料屈服强度的安全阈值内，不会出现长期载荷下的塑性形变。尾部的织带固定槽做了圆角翻边处理，织带穿入后通过对折缝合或者金属压扣固定，槽口的圆角半径大于织带厚度的三倍，避免织带在受拉时被金属锐边切割出现纤维断裂，这一点在实际作业中非常关键，很多吊装事故的诱因就是织带固定位置的金属边缘没有做圆滑处理，反复受拉后织带局部纤维断裂，承重能力骤降引发脱钩。织带部分采用高强度合成纤维编织而成，自身有一定的延展率，

　　在起吊瞬间能起到小幅缓冲作用，抵消起升机构启动时的冲击载荷，和钢丝绳吊索相比，它自重更轻，单人就能完成长距离的挂接作业，不会因为吊索自重过大增加额外的劳动强度，而且织带表面平整，和被吊物接触时的受力面积更大，吊装薄壁管件、钣金壳体这类容易被压伤的工件时，不需要额外加装护角就能避免工件表面损伤。从安装边界来看，吊钩尾部的穿带槽宽度和配套织带的宽度是匹配设计的，织带穿入后不会在槽内出现横向窜动，保证受拉时吊钩的受力方向和织带的拉力方向始终同轴，不会出现偏载受力的情况。钩头的开口尺寸适配常规的标准吊环、焊接吊耳的挂接尺寸，不需要额外更换转接件就能直接和市面上多数起重吊点配合使用。自锁舌片的开合角度做了限位设计，

　　最大开合角度刚好满足常规吊环的挂入需求，不会因为开度过大导致舌片铰接位置出现卡滞，也不会因为开度过小导致挂接操作不便，舌片的复位弹力经过调校，挂接时不需要用很大的力就能推开舌片，挂入后舌片能快速回弹完全封闭钩口，哪怕在高空作业时，操作人员单手就能完成挂接操作，不需要双手配合调整锁止结构。在实际选型应用中，这类吊钩常和棘轮拉紧器配合使用，用于货运车辆的货物捆绑、车间内中型设备的移位吊装、仓储区域的重型货箱堆垛作业，相比裸露的金属吊钩，它的织带部分绝缘性更好，在部分有低压电防护需求的作业场景里，也能避免吊具导电带来的安全隐患。设计时还考虑了磨损冗余，钩头和吊点接触的位置做了局部加厚处理，长期反复挂接摩擦后，磨损量达到安全阈值前还有足够的承重余量，织带和吊钩连接的位置预留了调整余量，当织带端部出现轻微磨损时，可以截断磨损部分重新固定，不需要整体更换整个吊具，降低了长期使用的耗材成本。整个构件的外形没有多余的突出结构，吊装过程中不容易和周边的设备、构件发生勾挂，在狭窄空间内作业时，能顺畅穿过设备间隙完成挂接，不会因为结构冗余卡滞在工件缝隙里影响作业效率。
