法兰安装式圆柱齿轮减速电机结构设计

　　在轻工输送、小型自动化生产线、包装设备辅机这类对安装空间有严格限制的场景里，法兰直装式的圆柱减速单元一直是结构工程师选型时的高频选项，这类产品不需要额外制作过渡安装支架，能直接通过输入端法兰和驱动电机完成对接，输出端法兰又能直接锁固在设备的安装立板上，整套传动链的同轴度更容易保证，也能省去大量装配调试的工时。

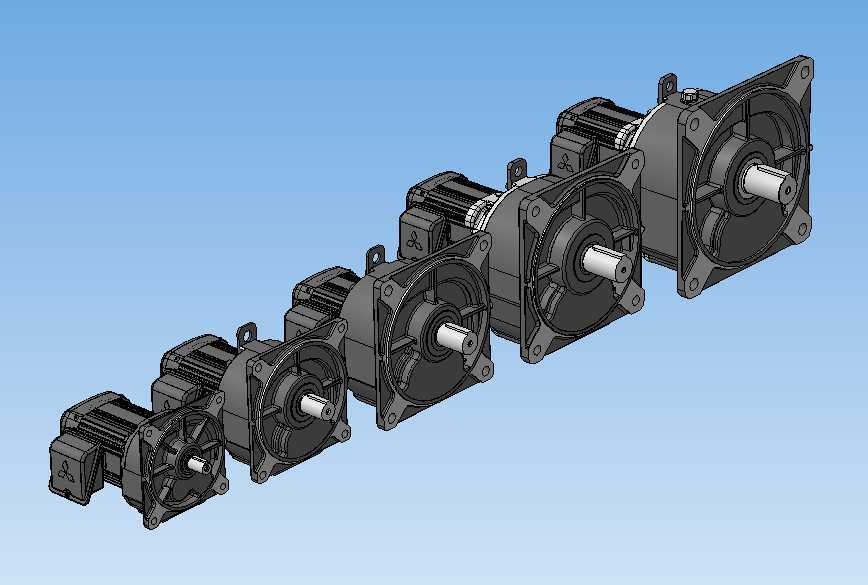

　　从结构设计逻辑来看，这套系列化的圆柱减速单元采用了直齿圆柱齿轮的多级传动布局，每一级的齿轮啮合侧隙都经过了公差匹配，箱体采用一体化压铸成型的结构，法兰安装面和输出轴的同轴度、端面跳动量都控制在普通传动场景的公差允许范围内，不会出现运转时输出端径向跳动过大导致负载卡滞的问题。不同机座号的产品对应不同的额定输出扭矩，能适配0.4kW级别的三相异步驱动电机，从最小机座到最大机座的输出转速覆盖了常规低速传动的常用区间，工程师在选型时只需要根据负载端的转速、扭矩需求匹配对应机座号即可，不需要单独做齿轮参数的校核计算。

　　实际装配过程中，输入端的电机轴直接插入减速箱的输入轴孔，通过键连接传递扭矩，法兰面的螺栓孔采用了和常规小功率电机匹配的通用孔位，不需要额外加工转接板，输出轴采用标准的实心轴带键槽结构，能直接和负载端的链轮、同步带轮或者联轴器对接，输出端的法兰止口尺寸也遵循通用的安装规范，和设备安装板对接时能直接通过止口定位，不需要反复调整同轴度。箱体上预留的透气塞位置能避免长时间运转时箱体内温度升高导致压力过大，出现油封渗漏的问题，注油和排油孔的位置也做了优化，日常维护时不需要拆解整个减速单元就能完成润滑油的更换。

　　从安装边界尺寸来看，同系列不同规格的产品，法兰安装孔的孔距、输出轴的轴径、轴伸长度都形成了标准化的尺寸梯度，在做设备系列化设计时，只需要调整负载参数就能直接替换对应规格的减速单元，安装板的孔位不需要做大规模修改，能大幅缩短系列产品的设计迭代周期。箱体的外形没有多余的突出结构，在紧凑安装空间里也不会和周边的设备构件产生干涉，侧面的安装吊耳结构能方便大规格机型的吊装转运，避免装配过程中磕碰箱体的加工面。

　　在实际工况运行中，这类圆柱齿轮减速结构的传动效率要高于蜗轮蜗杆结构，长时间连续运转时的温升也控制在合理范围内，适合固定转速比的动力传输场景，比如皮带输送机的驱动端、小型自动化转盘的驱动单元、包装机械的送料机构，都能直接选用这类法兰安装的减速单元，不需要额外设计复杂的传动支撑结构。设计建模时，每一个机座号的齿轮参数、箱体壁厚、加强筋位置都经过了结构强度校核，箱体法兰根部的加强筋能抵消输出端负载带来的弯矩，避免长期负载下法兰面出现变形导致密封失效。输出轴的油封安装位采用了双台阶结构，能更好地固定油封位置，避免运转过程中油封移位出现漏油问题，轴承的选型也匹配了对应规格的径向和轴向负载，能承受常规传动场景下的负载冲击，不需要额外加装支撑轴承座。

　　很多工程师在做小型设备的传动结构设计时，容易忽略减速单元和电机对接的同轴度问题，导致运转时出现噪音过大、轴承过早磨损的问题，而这类一体化法兰对接的结构，在设计时就已经保证了输入轴和电机安装止口的同轴度，装配时只要把电机轴和输入孔对齐，锁紧法兰螺栓就能满足同轴度要求，对现场装配人员的技术要求更低，也能减少后期设备运维的故障点。不同规格的产品外形尺寸呈线性梯度变化，在三维建模选型时，可以直接把对应规格的模型调入装配体，核对安装空间、轴伸长度、法兰孔位是否匹配，不需要自己从零开始绘制整套减速单元的模型，能大幅节省结构设计阶段的建模时间，也能避免自行建模时出现尺寸公差和实际产品不符，导致后期加工安装板时出现孔位错位的问题。
