带制动功能法兰安装式三菱减速电机组

　　在自动化输送线、包装机械辅机、小型工位举升机构这类需要频繁启停、且停机后需保持负载位置不偏移的工况里，普通减速电机往往会因为输出轴存在反向间隙、负载惯性带动输出轴回转，出现工位偏移、物料滑落甚至机构误动作的问题，带制动器的法兰式减速单元就是针对这类场景开发的传动部件。这套系列化的减速电机采用法兰式直装结构，输出端的法兰安装面直接贴合设备的安装立板或者安装座，不需要额外加装联轴器、过渡安装座，能大幅压缩传动单元的轴向安装尺寸，对于安装空间局促的小型自动化设备来说，这种安装方式能省去很多传动链路的调试工作，也能避免同轴度偏差带来的轴承额外磨损、运行异响问题。

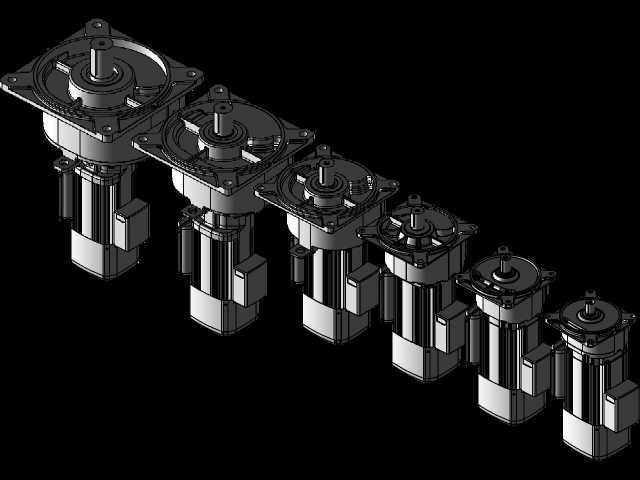

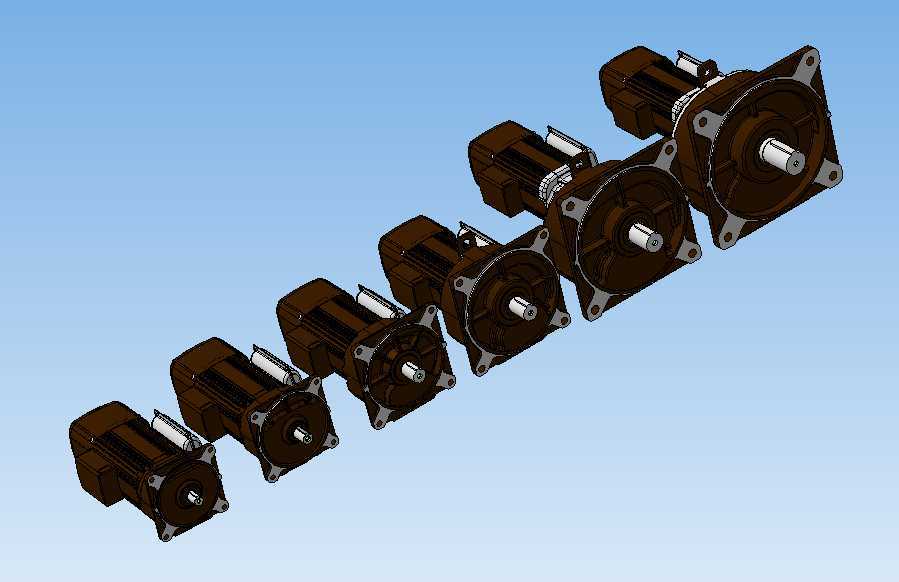

　　从结构设计逻辑来看，这套减速单元把制动模块集成在电机的非输出端，也就是电机尾端位置，制动器采用失电制动结构，正常供电状态下制动摩擦片完全脱开，不会给电机转子带来额外的运转阻力，能保证减速单元的传动效率维持在合理区间；一旦设备触发停机信号、或者供电回路出现异常断电，制动模块的弹簧会立刻推动摩擦片压紧制动盘，在极短时间内锁死电机转子，通过减速齿轮组的传动比放大制动力矩，直接锁止输出轴，避免负载因为重力或者惯性出现滑移。系列化的机型覆盖了0.4kW功率段的不同减速比规格，不同减速比对应的输出转速、额定输出扭矩做了梯度划分，选型的时候可以根据负载的实际运行速度、需要的输出扭矩直接匹配对应型号，不需要额外做传动参数的换算适配。

　　外形尺寸上，整个系列的安装法兰尺寸遵循统一的安装接口标准，同功率段不同减速比的机型，法兰安装孔的孔位分布、输出轴的轴径、轴伸长度、键槽尺寸都保持一致，这就给设备的后期迭代、备件替换带来了很大便利——如果后期产线提速或者负载参数调整，只需要更换对应减速比的同系列减速单元，不需要重新加工设备的安装板，也不用调整负载端的连接结构，能大幅缩短设备改造的停机时间。安装边界方面，设计的时候已经预留了接线盒的操作空间，电机侧的接线盒朝向可以根据设备的布线方向做调整，不会出现布线的时候线缆和周边结构件干涉的问题；输出轴的轴伸长度做了优化，既保证和负载端的连接轮毂有足够的配合长度，传递额定扭矩的时候不会出现轴毂打滑，也不会因为轴伸过长导致悬臂负载过大，影响输出端轴承的使用寿命。

　　齿轮传动部分采用斜齿轮传动结构，相比直齿轮传动，斜齿轮的啮合重合度更高，运转的时候齿轮之间的啮合冲击更小，运行噪音更低，同时承载能力也更强，适合频繁正反转、启停冲击的工况。箱体部分采用一体化压铸成型结构，法兰安装面和箱体的轴承安装孔在一次装夹中完成精加工，能保证各个安装位置的形位公差，避免因为箱体加工误差导致齿轮啮合偏差、轴承偏载的问题。制动器的摩擦片采用耐磨复合材料，长期频繁制动的工况下也能保持稳定的摩擦系数，不会因为磨损导致制动力矩衰减，日常维护的时候只需要定期检查制动间隙，不需要频繁拆解更换摩擦片，能降低设备的后期维护成本。

　　在实际设备布局里，这种法兰安装的减速单元可以直接安装在设备的立板、转盘支架、输送线的驱动端侧面，不需要额外搭建电机安装支架，能让设备的整体结构更加紧凑，减少不必要的结构件重量。比如在小型垂直输送工位上，普通减速电机停机后因为负载的重力作用，会出现输出轴缓慢回转，导致输送托盘下沉，带制动器的机型断电后直接锁死输出轴，就能完全避免这类问题，不需要额外加装机械锁止机构，简化设备的整体结构。在包装设备的送膜工位上，频繁启停的工况下，制动功能能保证送膜长度的精度，不会因为电机惯性过冲导致送膜长度偏差，影响包装成品的外观质量。
