带压头自动补偿立式快速夹紧机构

　　在工装夹具设计领域，手动快速夹紧元件的选型直接影响工位操作效率与装夹可靠性，这款带自动调节功能的立式肘节夹紧结构，是针对批量生产工位反复装夹、工件厚度存在公差波动场景开发的压紧元件，目前广泛应用于电子装配流水线定位、小型五金件焊接工装、木工拼版压紧、注塑件水口裁切工位固定、PCB板测试架压合等场景，相比传统螺栓压紧、侧推夹紧结构，其操作行程短、压紧力输出稳定，单次装夹动作耗时可控制在0.5秒以内，能大幅降低工位操作人员的劳动强度。

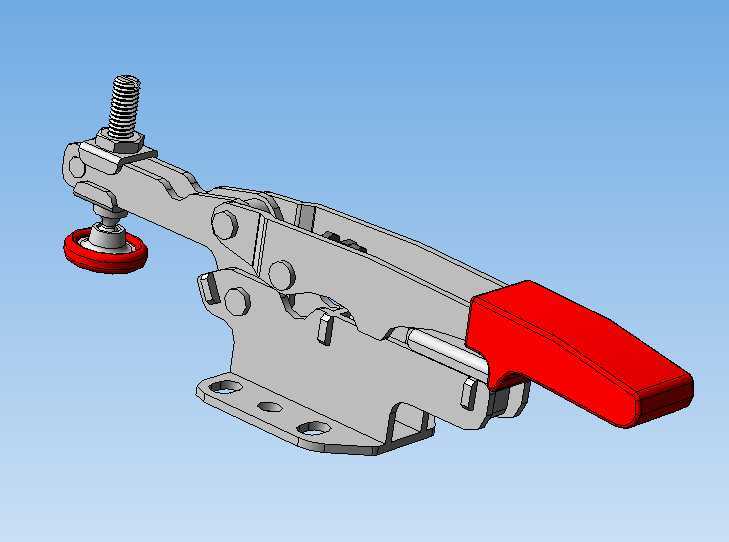

　　从结构功能逻辑来看，这款夹紧机构采用平面连杆过死点锁止原理，操作端的红色聚氨酯手柄符合人体工学握持角度，扳动角度控制在75度到90度区间，操作人员无需施加过大握力即可完成锁止动作，锁止状态下即便承受加工过程中的振动载荷，机构也不会自行松脱，避免加工过程中工件移位导致的尺寸超差或安全隐患。和常规固定式压头的快速夹钳不同，这款结构的压接端设计了自适应浮动调节结构，压头螺杆可根据工件实际厚度自动适配压紧行程，压头端部包裹的红色聚氨酯缓冲垫，既可以增大压接面的摩擦力避免工件打滑，也能防止硬质金属压头直接接触工件表面造成压痕、划伤，针对表面质量要求高的阳极氧化件、喷涂件、抛光件装夹场景，无需额外粘贴保护胶垫即可直接使用。

　　从安装适配维度来看，夹钳底座采用一体化冲压折弯成型结构，底座上设计了两个长圆形安装孔，安装孔的孔距公差控制在±0.1mm范围内，可适配M6规格的内六角螺栓完成固定，安装时可根据工装板的实际孔位偏差做小范围位置调整，无需二次扩孔修正。夹钳整体闭合状态下的竖直高度控制在65mm以内，水平方向的总长度不超过130mm，压头的最大竖直调节行程为20mm，可兼容厚度在0到35mm区间的工件压紧需求，安装时需要预留至少100mm的手柄扳动操作空间，避免周边结构干涉手柄开合动作。

　　设计这款结构时，核心的连杆铰接点全部采用销轴铆接结构，铰接位置的配合间隙控制在0.02mm以内，既保证连杆动作顺畅无卡滞，也避免长期使用后铰接点磨损过大导致压紧力衰减，夹钳主体采用冷轧钢板冲压成型后做镀锌钝化处理，表面防锈能力可满足常规车间环境下的长期使用需求，压头螺杆采用45号钢调质处理，螺纹规格为M8，可根据实际使用需求更换不同形状的压头，比如橡胶平压头、尖头压头、钩形压头等，拓展不同场景的适配能力。

　　在实际选型应用时，需要注意这款夹钳的额定压紧力为30kgf，适合小型工件的定位压紧，不可用于大吨位切削加工的重型工件装夹，安装时要保证压头的压紧点尽量靠近工件加工位置，减少工件装夹的悬臂长度，避免压紧时工件翘起变形。如果用于焊接工位，可在夹钳的铰接位置定期喷涂耐高温防溅剂，避免焊接飞溅物进入连杆间隙导致动作卡滞；如果用于无尘装配车间，可选用不锈钢材质的同规格夹钳，避免长期使用产生锈渍污染工件。和卧式快速夹钳相比，这款立式结构的操作手柄位于夹钳正上方，更适合工装板表面安装、操作空间位于工位正前方的场景，不会因为手柄侧向伸出占用过多工装周边的走线或排屑空间。
