推拉式自动调平压紧夹具结构设计

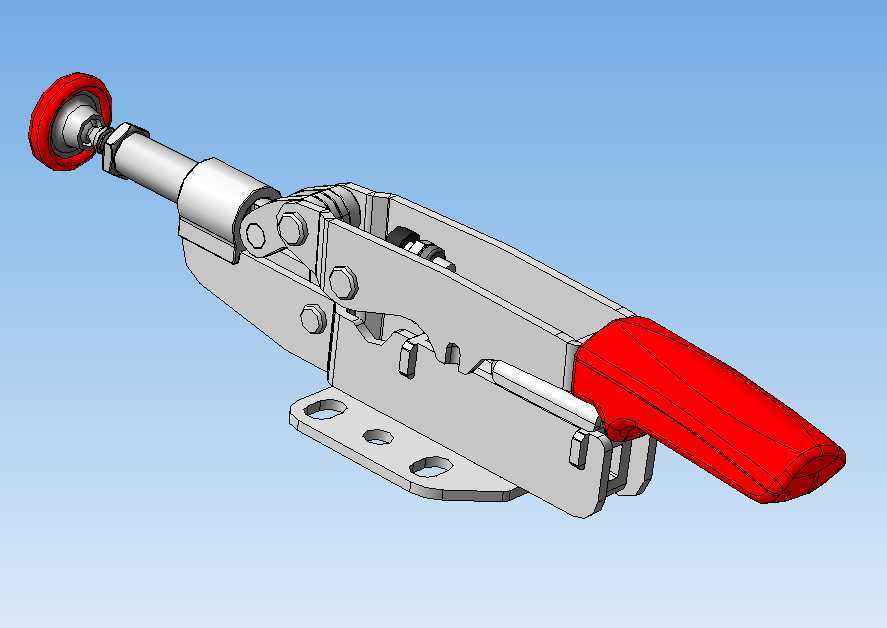

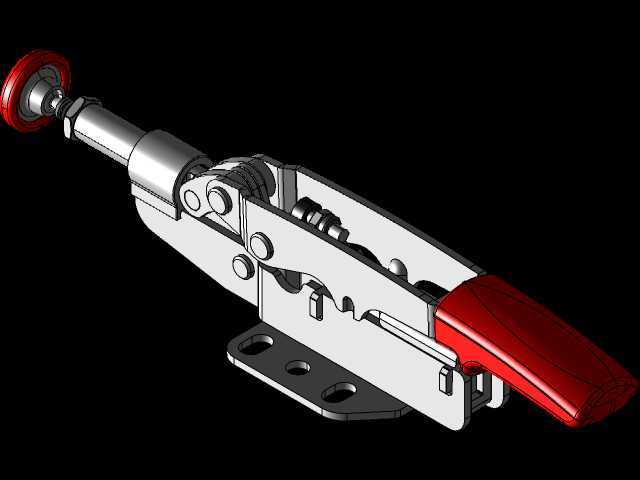

　　在工装夹具的实际应用场景里，这类推拉式自动调平夹具的使用频次极高，不管是小型装配线的工件定位、焊接工位的工件压紧，还是机加工工序里的辅助装夹，都能看到这类结构的身影。和传统的螺栓压紧、螺旋夹紧结构不同，它不需要操作人员反复拧动紧固件来调整压紧力和压紧位置，只需要扳动红色的操作手柄，就能通过内部的连杆机构完成快速的压紧与释放动作，单步操作的耗时能控制在一秒以内，在批量生产的工位上能大幅降低操作人员的辅助作业时间，提升单工位的作业效率。

　　从功能特性来看，这款夹具最核心的设计点就是前端的自动调节压头结构，很多时候被装夹的工件表面存在平面度误差，或者不同批次的工件存在微小的尺寸公差，如果采用刚性压头，很容易出现压不实、单点接触压伤工件表面的问题，而前端带浮动调节的压头，能在压紧过程中自动适配工件表面的倾斜角度，保证压头端面和工件被压表面完全贴合，既可以保证足够的压紧力，又能避免局部应力集中压伤工件表面，尤其是针对铝板、塑料件这类表面硬度较低的工件，这种自适应压头的优势会更加明显。压头端部的红色旋钮是用来调整压头的初始伸出长度的，针对不同厚度的被装夹工件，可以提前转动旋钮调整压头的伸出量，保证扳动手柄到锁止位置时，压紧力处于合适的区间，不会因为压头伸出过长导致压紧力过大损坏工件，也不会因为伸出量不足导致压头无法接触工件、起不到夹紧作用。

　　从内部的结构设计思路来看，这款夹具采用的是经典的肘节连杆死点锁止结构，当手柄扳动到最终的锁止位置时，内部的连杆机构会越过力学死点，这时候哪怕压紧端受到工件的反向作用力，也不会让机构自行松脱，不需要额外增加锁止销或者锁止结构就能保证夹紧状态的可靠性，这种结构经过了几十年的工业应用验证，锁止的可靠性非常高，只要机构本身没有出现磨损或者零件损坏，就能长期保持稳定的夹紧力。整个机构的连杆铰接点都采用了销轴连接，铰接位置的配合间隙控制在合理范围内，既保证扳动手柄的时候没有卡滞感，又不会因为间隙过大导致夹紧状态下出现晃动。底座部分采用了带安装孔的平板式设计，三个长圆形的安装孔可以适配不同的安装螺栓间距，安装的时候可以根据工位的实际布局调整夹具的固定位置，不需要严格按照固定孔位打孔，降低了安装工位的加工精度要求。

　　从安装边界和外形尺寸来看，这款夹具属于中小型的推拉式夹钳，整体的长度方向尺寸大概在200毫米左右，底座的安装面宽度在40毫米上下，安装的时候只需要在工作台或者工装板上开出对应的螺栓过孔，用M6或者M8的内六角螺栓就能完成固定，不需要额外设计复杂的安装转接座。手柄的操作力设计在普通人单手可以轻松操作的区间，扳动手柄的时候不需要借助额外的加力杆，操作人员单手就能完成压紧和释放的操作，长时间重复操作也不会产生明显的疲劳感。整个主体结构采用了金属材质，表面做了防锈处理，在车间的常规生产环境下，哪怕接触到少量的切削液、焊接飞溅，也不会轻易出现锈蚀或者卡滞的问题，日常维护只需要定期在铰接点位置滴入少量润滑油，就能保证机构长期动作顺畅。

　　在实际选型应用的时候，需要注意这款夹具的额定压紧力范围，不要用它来装夹需要超大压紧力的重型工件，它更适合中小型工件的快速定位装夹，比如电子配件的装配定位、小型钣金件的焊接压紧、塑胶件的水口加工固定这类场景。如果是在有频繁振动的工位上使用，还可以在手柄位置增加一个简易的防松卡扣，避免长时间振动导致手柄从死点位置回弹松脱，不过在常规的静态装夹场景下，本身的死点锁止结构已经足够可靠。和垂直式、水平式的夹钳不同，这款推拉式的结构是沿着轴向施加压紧力，安装的时候可以把夹具固定在工件的侧面，不会占用工件上方的操作空间，方便操作人员在工件上方完成装配、焊接或者加工操作，空间适配性比其他类型的快速夹钳更好。
