三井电气NF400系列塑壳三相开关结构

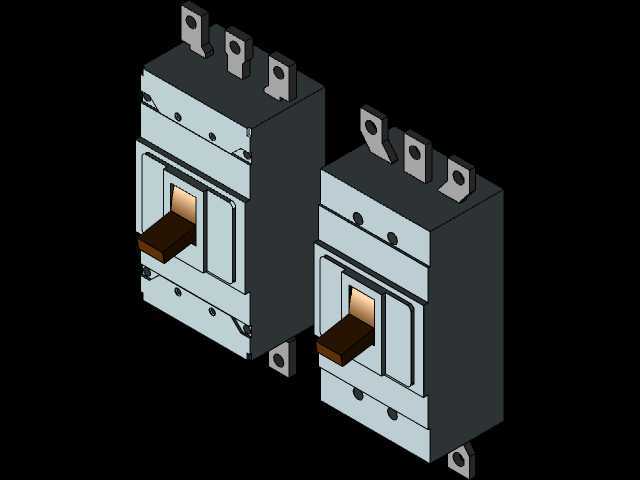

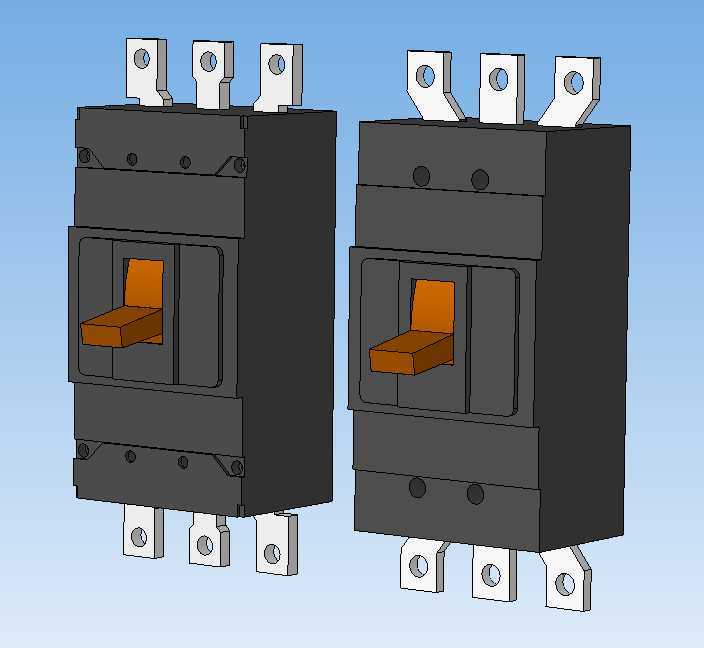

　　在低压配电系统的终端配电与支路保护场景中，这类大电流规格的三相塑壳开关是承担过载、短路保护与电路分合控制的核心元件，常见于工厂车间动力配电柜、商用建筑总进线柜、大功率生产设备的电源输入端，负责在电路出现过载电流、短路故障时快速切断回路，避免线路过热起火、用电设备烧毁，同时也可作为日常检修时的明显断开点，保障运维人员的作业安全。从结构设计来看，这款三相开关采用模块化塑壳封装，外壳选用高强度阻燃工程塑料压制成型，能够承受分断大电流时产生的电弧冲击力与高温，避免壳体破裂引发相间短路；操作手柄采用醒目的橙红色配色，通过手柄的位置可以直观判断开关的分合状态，手柄与内部操作机构采用联动设计，合分闸操作时具备明确的手感反馈，

　　同时具备防误操作的结构设计，避免非专业人员随意触碰导致的误断电或带负荷合闸风险。开关的进出线端均采用带安装孔的铜质接线排，接线排表面做镀锡处理，既可以降低接触电阻减少接线端发热，也能防止铜排氧化提升长期运行的可靠性，六个接线端分上下两排对称布置，对应三相电路的A、B、C三相进出线，安装时可以直接与母排或电缆端子通过螺栓紧固，接线端的布局预留了足够的接线操作空间，方便使用扭矩扳手完成螺栓紧固作业，避免因接线空间不足导致的紧固力矩不达标、接触电阻过大的问题。从安装边界来看，这款开关采用标准导轨加螺栓固定的安装方式，背部的安装结构适配行业通用的配电柜安装梁尺寸，开关的整体外形方正，相邻开关安装时预留的安全间隙符合低压配电设计规范要求，

　　既可以单独安装在小容量配电箱内，也可以多台并排组装在大容量配电柜的进线与出线回路中。内部结构设计上，开关集成了热脱扣与磁脱扣两套保护机构，热脱扣元件利用双金属片受热弯曲的特性，在回路出现长时间过载电流时缓慢动作触发脱扣，切断过载回路；磁脱扣元件则利用电磁感应原理，在回路出现短路大电流时瞬间动作，快速切断故障电流，两套机构独立工作互不干扰，保障不同故障类型下都能可靠动作。建模过程中需要重点关注操作机构的运动行程与脱扣动作的干涉检查，手柄的转动角度要与内部触头的分合位置精准对应，接线排的安装孔位要与实际产品的安装尺寸完全一致，塑壳的分型面、加强筋结构也要还原真实产品的设计细节，确保模型可以直接用于配电柜体的布局仿真、安装干涉检查，

　　也可以作为电气设计教学、配电方案演示的可视化素材使用。在实际选型应用中，这类400A电流等级的三相开关通常作为车间二级配电的总开关，或者大功率风机、水泵、注塑机等设备的电源进线开关，选型时需要匹配回路的额定工作电流、短路分断能力参数，安装时要严格按照进出线方向接线，避免接反导致的保护失效，日常运维中需要定期检查接线端的紧固力矩、操作机构的灵活性，确保开关长期稳定运行。
