三井电气125A三极塑壳式三相开关

　　这款三极三相开关主要面向低压配电系统的终端配电支路保护场景，常见于工业厂房动力配电柜、车间生产设备进线端、商用建筑配电竖井这类需要对三相负载做通断与过载短路保护的位置，日常承担125A额定电流范围内的三相电路分合操作，同时可在回路出现过载、短路故障时快速切断电源，避免故障范围扩大，保护后端用电设备与线路安全。从结构设计来看，整体采用模块化塑壳封装思路，外壳选用高强度阻燃热固性塑料压制成型，可耐受分断故障电流时产生的电弧冲击与高温，同时避免带电部件外露引发的触电风险。本体为三极并列排布结构，上下各设置三组接线端子，端子处配套带压线板的紧固螺钉，可适配对应线径的铜芯电力电缆接入，接线时无需额外加工接线端子即可实现可靠压接，

　　降低现场安装的工序复杂度。操作机构设置在壳体正面中部，采用拨杆式操作手柄，手柄分合闸位置有明确的行程差，操作人员可直观判断开关的通断状态，手柄旁设置的红色指示件可在开关因故障脱扣时弹出，清晰区分正常分闸与故障跳闸状态，方便运维人员快速排查回路故障。设计过程中充分考虑了安装兼容性，本体底部设置标准卡装结构与固定安装孔，既可以通过标准导轨卡装在成套配电柜的安装梁上，也可以通过螺钉直接固定在配电板表面，适配不同成套厂的装配工艺习惯。外形尺寸按照125A等级三极开关的通用安装边界设计，宽度方向对应三极极距的常规尺寸，深度方向预留了接线后的线缆弯曲空间，安装时相邻开关之间无需额外预留过大间隙，可有效节省配电柜内的安装空间，

　　提升柜内元件排布密度。进出线端的端子防护结构设计到位，接线完成后可加装配套的端子防护罩，避免运维过程中误触带电端子，同时可阻挡灰尘、金属碎屑落入端子间隙引发的短路隐患。开关内部的脱扣机构采用热磁式脱扣原理，热脱扣元件匹配125A额定电流的发热特性，当回路出现长时间过载时，双金属片受热弯曲触发脱扣机构分闸；磁脱扣部分可在短路电流出现时瞬时动作，快速切断故障电流，分断能力满足常规低压配电场景的使用要求。在实际选型应用中，这款开关可作为小型生产设备、车间照明支路、小型三相动力负载的进线主开关，也可作为多级配电系统中的下级支路保护开关，与上级总开关做保护级差配合，实现配电系统的选择性保护，避免单一支路故障引发总开关跳闸导致大面积停电。

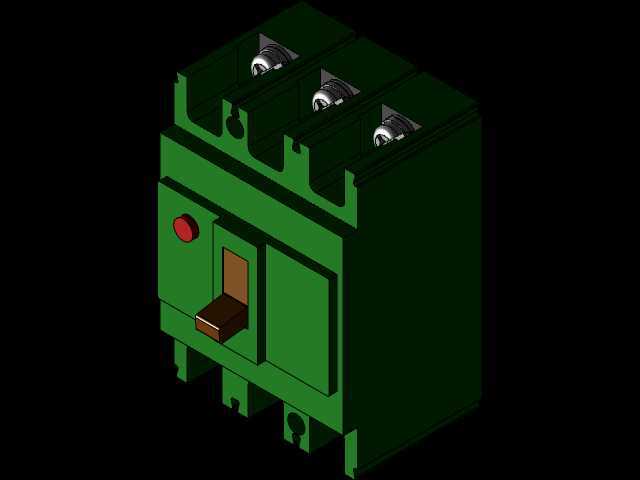

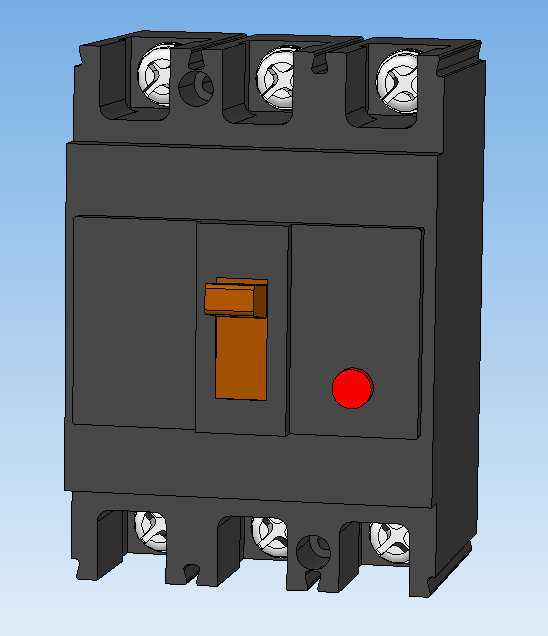

　　建模过程中完整还原了开关的所有外部结构细节，包括手柄的操作行程位置、端子的紧固结构、安装孔的位置尺寸、外壳的分型线与加强筋结构，所有配合面的间隙都按照实际产品的装配公差做了还原，可直接用于成套配电柜的装配干涉检查、配电系统的三维布局设计，也可作为电气设计教学、低压电器结构参考的三维模型使用。模型的外形尺寸与实际量产产品保持一致，安装孔位、端子间距、操作手柄的突出高度都严格按照实物尺寸建模，导入成套设备装配模型后可直接模拟实际安装状态，验证柜内布线空间、操作距离是否满足规范要求，避免实际装配时出现元件干涉、操作空间不足的问题。
