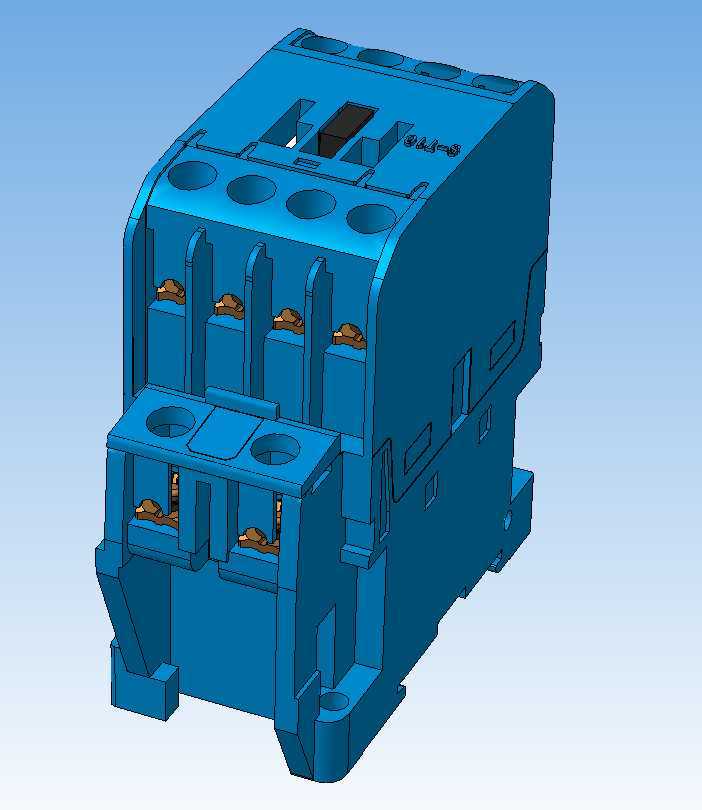

三菱S-T10低压交流接触器三维结构

　　这款低压交流接触器的三维结构还原，完全贴合工控配电场景的实际选型与装配需求，日常在机床控制回路、小型生产线动力通断、建筑配电末端电机启停回路里都能见到同规格产品的身影，核心作用是通过小电流控制回路的信号，实现主回路大电流负载的通断操作，避免操作人员直接接触高压大电流回路，同时可配合热继电器、熔断器等元件实现过载、短路保护的回路搭建。从结构设计逻辑来看，建模时优先还原了产品的安装适配边界，底部的标准卡装结构完全匹配常规35mmDIN导轨的安装尺寸，安装脚的卡扣行程、让位间隙都和实物一致，不需要额外修改就能直接放进电气柜的装配模型里做干涉检查；主回路接线端的排布遵循三相电的相间安全距离要求，上端进线端、下端出线端的接线螺丝沉孔深度、

　　压线片的活动行程都做了1:1还原，接线时的导线弯折空间、端子排相邻器件的安全间隙都能通过这个模型直接校核，不用等实物到场再调整柜内布局。功能结构上，模型还原了接触器的核心动作部件布局：顶部的动作指示块位置、侧面的辅助触点安装卡槽都做了精准复刻，主触点的接触行程、灭弧腔的内部隔筋结构都有体现，灭弧腔的栅片排布间距符合低压电器的灭弧设计要求，能够在分断电流时快速切割电弧，避免触点烧蚀。外壳的加强筋排布完全贴合注塑件的生产工艺要求，侧壁的散热槽位置、深度都和实物一致，既保证了外壳的结构强度，在卡装到导轨上之后不会因为长期受震动出现壳体开裂，也能给内部线圈、触点工作时产生的热量留出散热通道。从外形尺寸来看，整体宽度、高度、

　　深度的尺寸链完全匹配同规格实物的安装尺寸，相邻接触器并排安装时的间隙、操作手柄的动作行程空间都做了预留，在做电气柜三维布局的时候，可以直接调用这个模型排布柜内器件，提前核对走线空间、母排连接位置，避免实际装配时出现器件干涉、接线长度不够的问题。建模时还考虑到了不同场景的装配需求，侧面的辅助触点挂载位的卡槽尺寸、卡扣位置都做了还原，不管是挂载正装辅助触点还是侧装辅助触点，都能和这个模型完美配合，不需要额外调整装配约束；线圈接线端的位置、接线端子的朝向也和实物一致，控制回路的走线可以顺着柜内布线槽直接规划路径，不用在装配时临时调整走线方向。对于结构设计人员来说，这个模型可以直接用于电气柜的整体装配校核，核对器件和柜内安装梁、走线槽、

　　其他配电元件的安全距离；对于电气选型人员来说，可以通过模型直观确认器件的安装空间是否满足现场柜体的尺寸要求，避免选好的器件装不进柜体的问题；对于三维建模从业者来说，这个模型的结构拆分逻辑完全遵循实物的装配层级，外壳、触点、卡扣、接线端子等部件都做了独立的结构还原，能够清晰看到低压接触器的内部结构排布逻辑，理解这类工控元件的设计思路。
