带弹簧锁与旋转凸轮的快插式软管接头

　　在气动控制回路、低压流体输送、小型液压辅助管路、实验台流体接驳等场景里，软管连接的可靠性与拆装效率一直是现场运维和设备装配环节的核心诉求，传统卡套式、拧压式接头往往需要借助扳手等工具完成锁紧，在狭小安装空间、频繁拆装的运维场景下操作效率极低，还容易出现拧接过紧导致软管开裂、拧接过松出现介质渗漏的问题，这款带弹簧锁和旋转凸轮的软管连接结构，正是针对这类痛点完成的结构优化设计。

　　从实际功能逻辑来看，该接头采用双侧软管接驳的对称式结构，两端均适配带波纹增强层的柔性软管，中间的锁紧机构依靠弹簧预紧力提供持续的锁止推力，旋转凸轮作为操作触发件，无需额外工具，仅需手动旋转凸轮拨块即可完成锁止与释放动作：当凸轮旋转至锁止位时，凸轮型面会推动内部压环均匀挤压软管外壁，配合接头芯体上的环形防滑齿槽，将软管牢牢卡合在接头内部，同时弹簧的预紧力会持续抵紧凸轮，避免设备运行过程中的振动导致凸轮松脱回转，彻底解决了传统快插接头受振动影响意外脱开的问题；当需要拆卸软管时，仅需反向旋转凸轮至释放位，压环在弹性回弹力作用下复位，即可轻松拔出软管，单步操作耗时不超过两秒，非常适合需要频繁更换管路、调整管路走向的测试工位、移动气动设备场景。

　　设计过程中，结构工程师首先针对不同管径的软管适配性做了边界校核，芯体插入端的外径公差严格控制在软管内径公差带的中差位置，既保证插入时的顺畅性，又避免间隙过大导致的渗漏；环形防滑齿的齿高、齿距经过多轮迭代，齿高过大会割伤软管内壁降低软管使用寿命，齿高过小则无法提供足够的拉脱阻力，最终选定的齿形参数可以保证在1.2倍额定工作压力下，软管拉脱力达到行业标准要求的1.5倍以上。弹簧的选型同样经过严谨计算，线径、有效圈数、预压缩量的匹配既要保证锁止状态下能提供足够的抵紧力防止凸轮回转，又要保证手动旋转凸轮时的操作力在普通人手部舒适施力范围内，避免操作力过大导致现场使用体验差。旋转凸轮的型面采用等速曲线设计，锁止过程中压环的推进位移随凸轮旋转角度线性变化，不会出现突然卡滞或行程突变的问题，凸轮表面做了圆角钝化处理，避免操作时划伤操作人员手部。

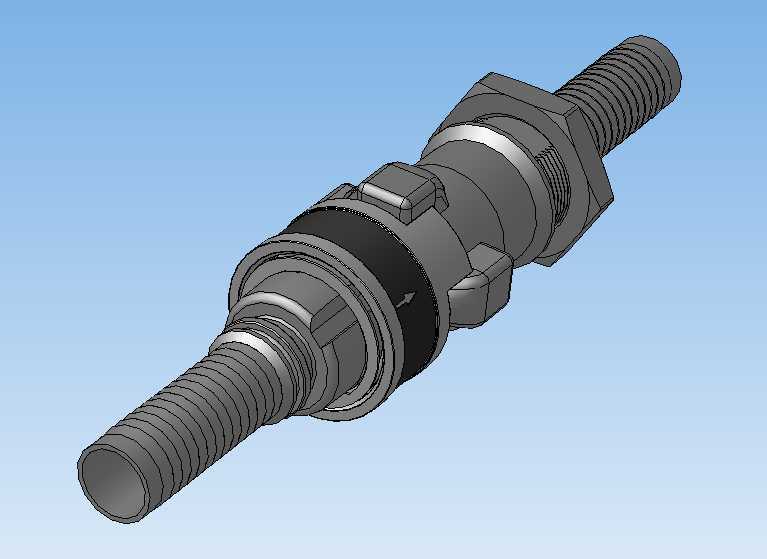

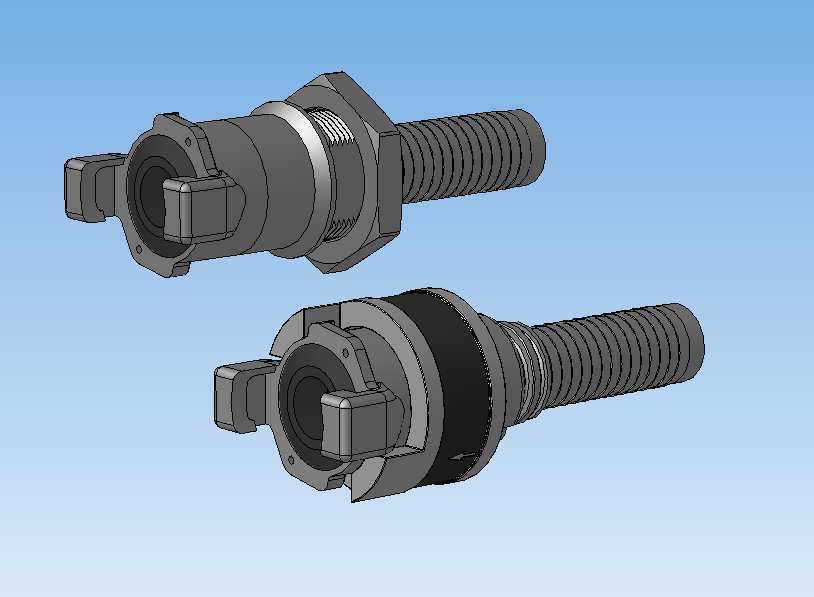

　　从安装边界来看，该接头整体为同轴回转体结构，中间操作段的六角外形既可以在需要辅助固定时用扳手卡持，也可以作为手动旋转的受力部位，两端外螺纹段（图中可见的一端螺纹结构）可用于穿过设备面板完成接头的固定安装，面板安装的开孔尺寸匹配接头主体的外径，锁紧螺母可从外侧拧紧将接头固定在面板上，安装后接头两端伸出面板的长度经过优化，预留了足够的软管插拔操作空间，不会因为空间不足导致软管安装不到位。接头的最大外径控制在合理范围内，并排安装时的中心距仅需比最大外径大3mm即可，不会占用过多的设备排布空间，适合在集成度较高的阀岛、流体控制板上密集布置。

　　实际应用中，该接头可适配橡胶软管、PU气动软管、尼龙柔性软管等多种常见柔性管路，适用介质包括压缩空气、低压冷却水、无腐蚀性的低压流体，工作温度范围覆盖常规工业场景的-20℃到80℃区间，内部密封件可根据介质特性更换不同材质，满足不同行业的使用需求。相较于传统的螺纹拧接式软管接头，该结构的零件数量更少，装配工序简单，所有内部零件均可通过自动装配线完成组装，量产时的成本控制更有优势，同时锁止状态有明确的到位手感，操作人员无需专业培训即可判断是否安装到位，大幅降低了现场装配的不良率。在长期振动的工况下，弹簧的持续预紧力可以补偿零件轻微磨损带来的间隙，保证整个使用寿命周期内的锁止可靠性，不会因为长期使用出现锁止力下降的问题。
