多规格磁吸式线缆固定夹持支架结构

　　在车间设备布线、机床电控柜外接走线、自动化生产线临时线缆排布、实验室测试台线路整理这类场景里，线缆的临时固定与规整一直是容易被忽略但直接影响现场整洁度、线路安全性的细节。传统的扎带固定需要穿孔或依托固定点位，拆卸后残留扎带头无法重复使用；粘贴式理线夹对安装面清洁度要求高，在油污、粉尘较多的工业现场附着力衰减极快，承重后易脱落；螺丝固定式线夹需要在安装面钻孔攻丝，对于临时布线、测试阶段的线路排布来说，加工安装面的成本过高，也会破坏设备原有表面防护层。这款磁吸式线缆固定支架，就是针对这类需要快速拆装、无损伤安装的布线需求设计的夹持固定件。

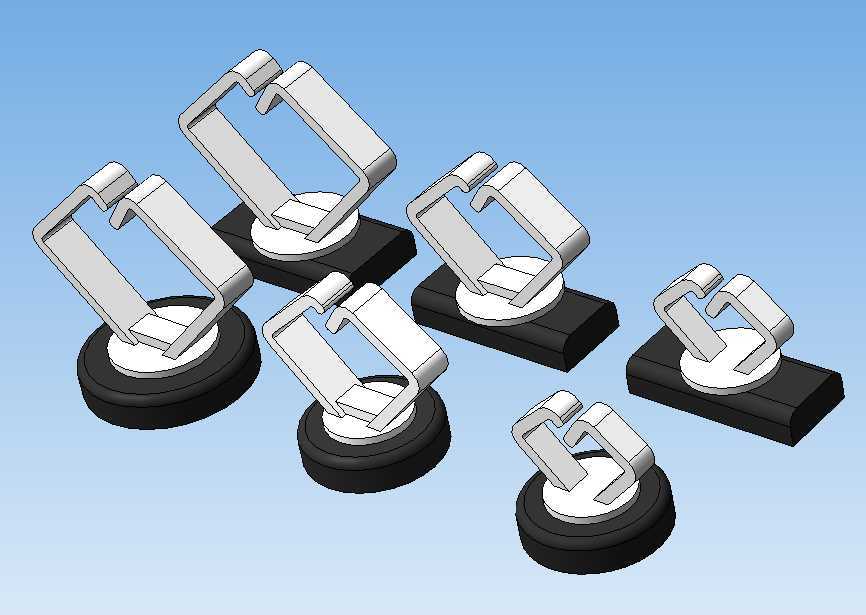

　　从结构上看，整套支架分为两大功能模块，底部是磁吸基座，上部是弹性金属夹持卡扣。基座部分做了两种形态的适配，圆形基座适用于平面、弧面等多种安装接触面，底部的磁吸组件采用全包覆结构，磁体外部包裹柔性缓冲垫层，一方面避免磁体直接接触设备表面刮掉漆面，另一方面可以填充安装面的微小凹凸，让磁体与安装面贴合更紧密，提升吸附稳定性；方形基座则更适合在设备方管框架、型材平面上安装，平直的侧边可以和型材棱边对齐，安装后不易发生偏转，适合排布走向规整的多根平行线缆。上部的夹持卡扣采用折弯成型的弹性金属片，开口处做了圆弧过渡的导向结构，布线时直接将线缆压入开口即可完成卡装，不需要额外的锁紧操作，卡扣的内圈做了加宽的圆弧接触面，和线缆外护套接触时不会产生应力集中点，避免长期夹持损伤线缆绝缘层。

　　设计过程中首先考量的是夹持力与磁吸力的匹配平衡，卡扣的弹性夹持力根据常规工控线缆、气动软管的常用线径做了适配，单组卡扣可以稳定夹持直径6mm到18mm的单根线缆，或是2-3根直径4mm以内的信号细线，夹持力不会过大导致线缆被压扁影响内部线芯传输，也不会过小导致线缆受拉扯时从卡扣中脱出。底部磁吸基座的吸力经过测算，在厚度3mm以上的普通碳钢表面，单座可以承受1.5kg的垂直拉脱力，完全可以覆盖常规线缆自重加上设备运行时产生的小幅振动拉扯力，不会因为设备启停的振动出现支架移位脱落的问题。

　　安装边界方面，圆形基座的直径覆盖25mm到50mm的不同规格，方形基座的长宽尺寸从30mm20mm到60mm30mm不等，对应的上部卡扣开合高度也随基座尺寸同步调整，小规格支架适合固定传感器信号线、气管等细径管线，大规格支架可以承载动力电缆、较粗的液压油管等大直径管线。安装时不需要对安装面做任何预处理，只要是可被磁吸的金属表面，直接放置即可完成固定，调整线路走向时可以直接挪动支架位置，不会在安装面残留胶痕或是钻孔痕迹，特别适合设备调试阶段的临时布线、展会设备的快速搭建布线、维修作业时的线路临时固定这类需要反复调整位置的场景。

　　卡扣部分的金属材质选用了弹性优异的冷轧弹簧钢，表面做了镀镍防锈处理，在车间潮湿、有少量切削液飞溅的环境下也不会轻易生锈，长期使用不会因为锈蚀失去弹性。基座的外壳采用增强尼龙材质注塑成型，耐冲击、耐常见工业油污腐蚀，底部的缓冲垫层采用耐油橡胶材质，接触柴油、机油、常见切削液时不会出现溶胀变硬的问题，保证长期使用的贴合度。不同规格的支架可以搭配使用，在同一安装面上根据线缆的走向和粗细选择对应规格的固定座，不需要额外的安装配件，就能完成整段线路的规整固定，相比传统理线方式，安装和调整的效率可以提升70%以上，也不会对设备表面造成任何损伤。在实际现场使用中，这类磁吸支架还可以拓展用于固定小型温度传感器、气动接头的临时定位、走线过程中的线缆转向承托，只要是需要在金属表面快速固定小部件的场景，都可以通过更换上部夹持结构实现对应功能，结构本身的拓展性较强。
