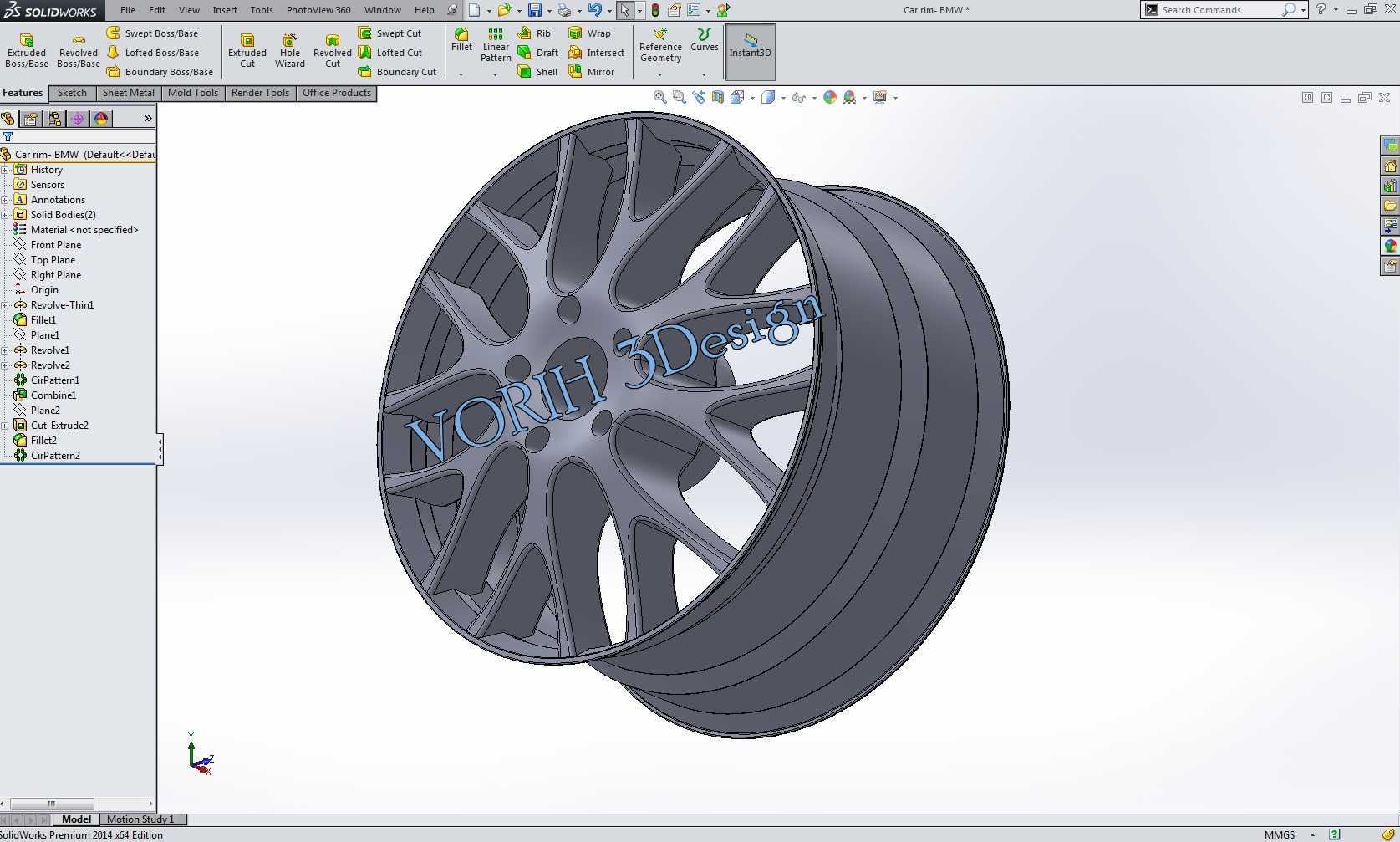

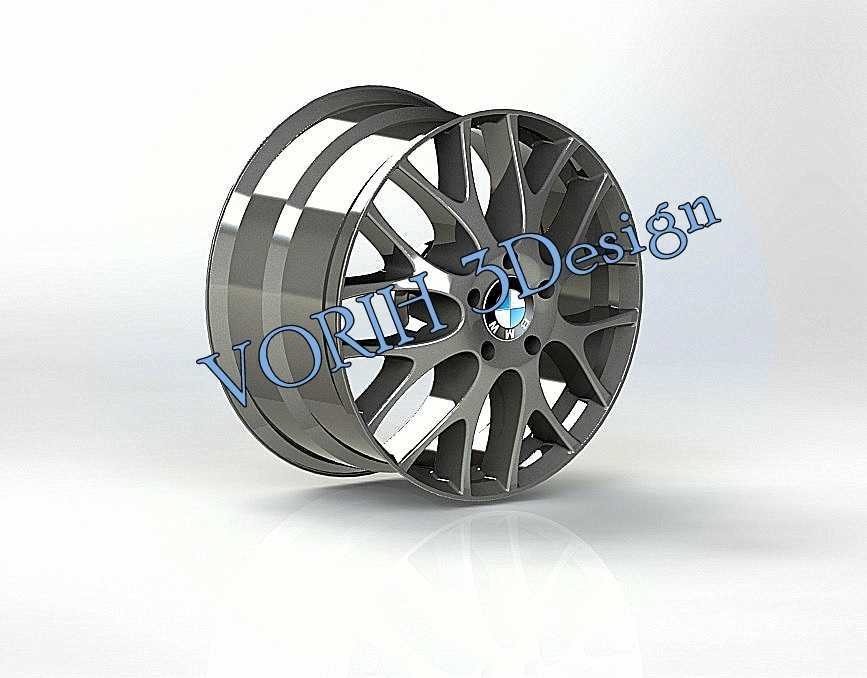

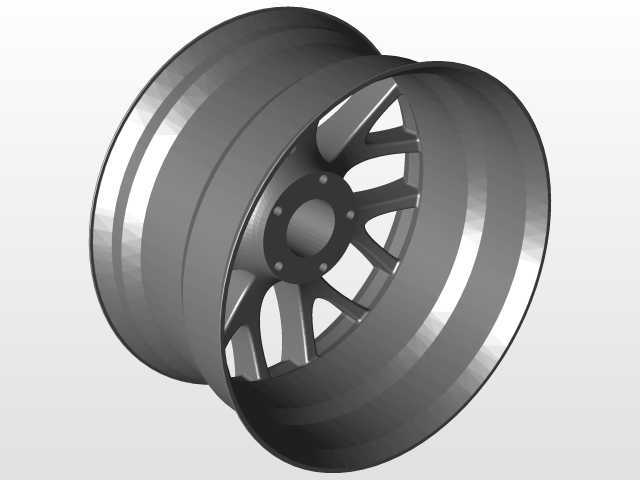

乘用车钢制轮辋结构三维数模

　　汽车轮辋作为车轮总成的核心承载基体，日常行驶过程中需要同时承接来自车身的垂直载荷、加减速时的纵向扭矩以及转向工况下的侧向力，还要缓冲路面颠簸传递的冲击载荷，其结构合理性直接关系到整车行驶安全性与轮胎使用寿命。在商用车与乘用车的行走系统设计中，轮辋的选型与结构设计需要匹配对应规格的轮胎，同时兼顾制动系统的安装空间、转向节的连接边界以及轮距参数的匹配要求。

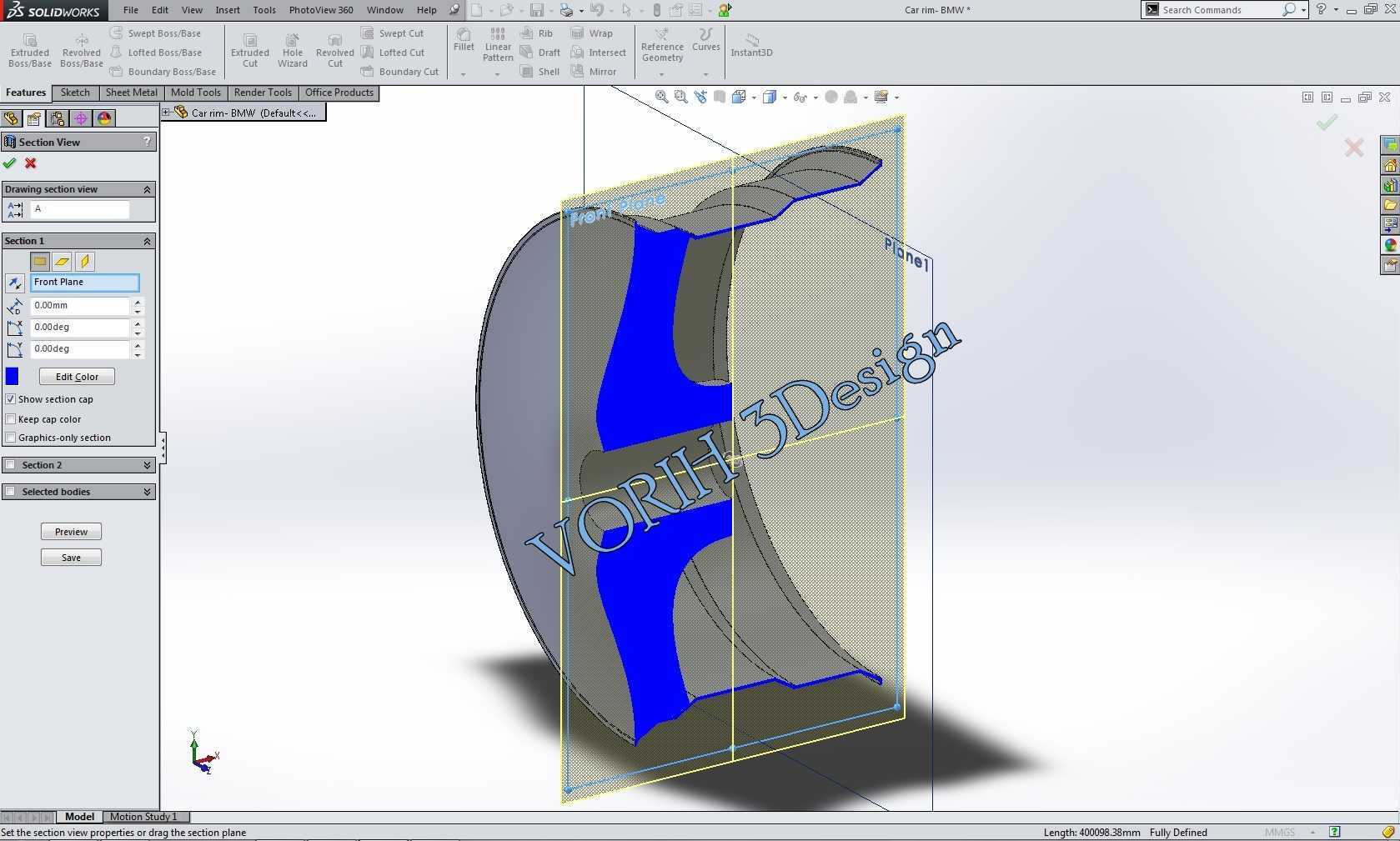

　　从结构设计逻辑来看，这款轮辋采用多段式等强度变截面设计，轮缘位置做了加厚圆弧过渡处理，避免轮胎拆装过程中出现硬接触割伤胎圈的问题，同时轮缘的圆弧半径严格匹配对应轮胎的胎圈轮廓，保证充气后轮胎与轮辋的贴合密封性，防止高速行驶时出现轮胎脱圈的风险。轮辐与轮辋本体的连接区域采用平滑过渡的曲面结构，避免应力集中导致的疲劳开裂，毕竟车辆在过减速带、坑洼路面时，该区域会承受瞬时的大冲击载荷，应力集中很容易造成早期失效。

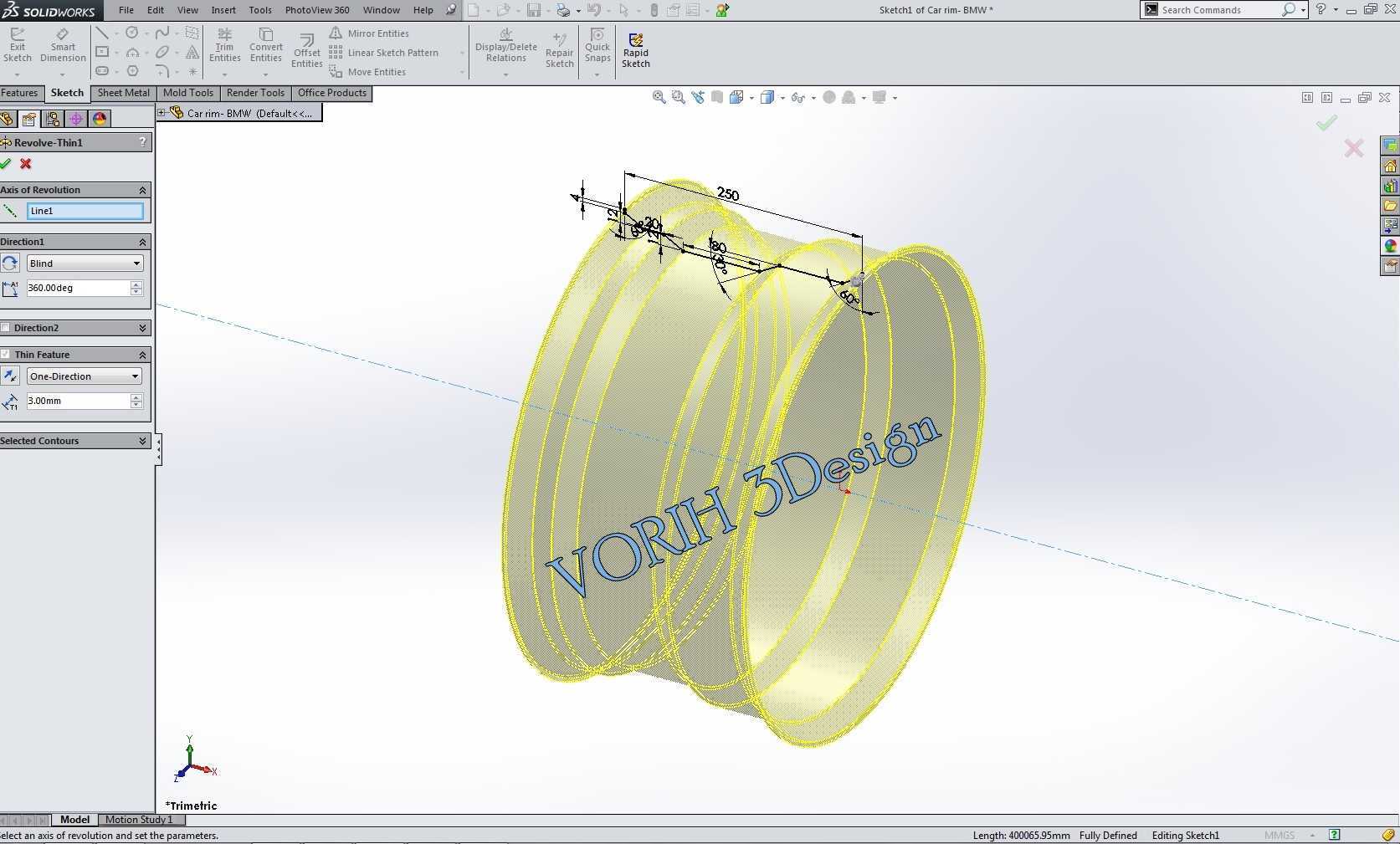

　　设计过程中首先要确定的是轮辋的名义直径与宽度，这两个参数直接决定了可适配的轮胎规格，轮辋的槽底深度需要满足轮胎拆装的操作空间要求，保证维修时可以顺利将胎圈压入槽内完成拆装，不需要额外破坏轮辋结构。安装面的平面度、螺栓孔的位置度都有严格的公差要求，安装面如果平面度超差，车轮装车后会出现端面跳动超标的问题，直接导致高速行驶时方向盘抖动，影响驾驶舒适性；螺栓孔的位置度偏差则会导致安装时螺栓受剪，长期使用可能出现螺栓断裂的严重安全隐患。

　　从实际应用场景出发，这类钢制轮辋多用于经济型乘用车以及轻卡车型，相比铝合金轮辋具备更高的抗冲击韧性，在恶劣非铺装路面行驶时，遇到硬物撞击不容易出现碎裂失效，即便发生变形也大多可以通过校正修复，使用成本更低。设计时还需要考虑轮辋的偏距参数，偏距直接影响车轮的轮距以及转向时的运动间隙，偏距过小会导致车轮外凸，容易蹭到轮眉，偏距过大则会让车轮内收，可能在转向极限位置蹭到悬架摆臂或者制动卡钳，因此建模过程中需要提前做运动干涉检查，预留足够的运动间隙。

　　轮辋的气门嘴安装孔位置需要避开轮辐的加强筋区域，同时保证充气操作的可达性，孔位周边做翻边强化处理，避免安装气门嘴时出现孔口开裂，同时保证密封性能。整个轮辋的壁厚设计采用差异化分布，在承载较大的轮缘、安装座区域适当增加壁厚，在非主要承载的槽底区域适当减薄，在保证结构强度满足要求的前提下尽可能降低整体重量，减少簧下质量，提升整车的操控响应性与燃油经济性。建模过程中对所有的过渡圆角都做了连续曲率处理，避免出现锐角棱边，一方面是防止生产过程中冲压成型时出现应力开裂，另一方面也避免后续涂装、装配环节划伤操作人员或者轮胎。

　　在整车匹配阶段，轮辋的动平衡精度也是重要的设计指标，建模时需要保证整个结构的质心尽可能与旋转轴线重合，减少动平衡所需的配重块重量，避免高速旋转时产生过大的离心力导致车轮振动。轮辋表面的粗糙度要求也需要明确，与轮胎配合的密封区域粗糙度不能过高，否则会出现慢漏气的问题，安装面的粗糙度则要保证与轮毂轴承安装面的贴合紧密，防止出现松动。
