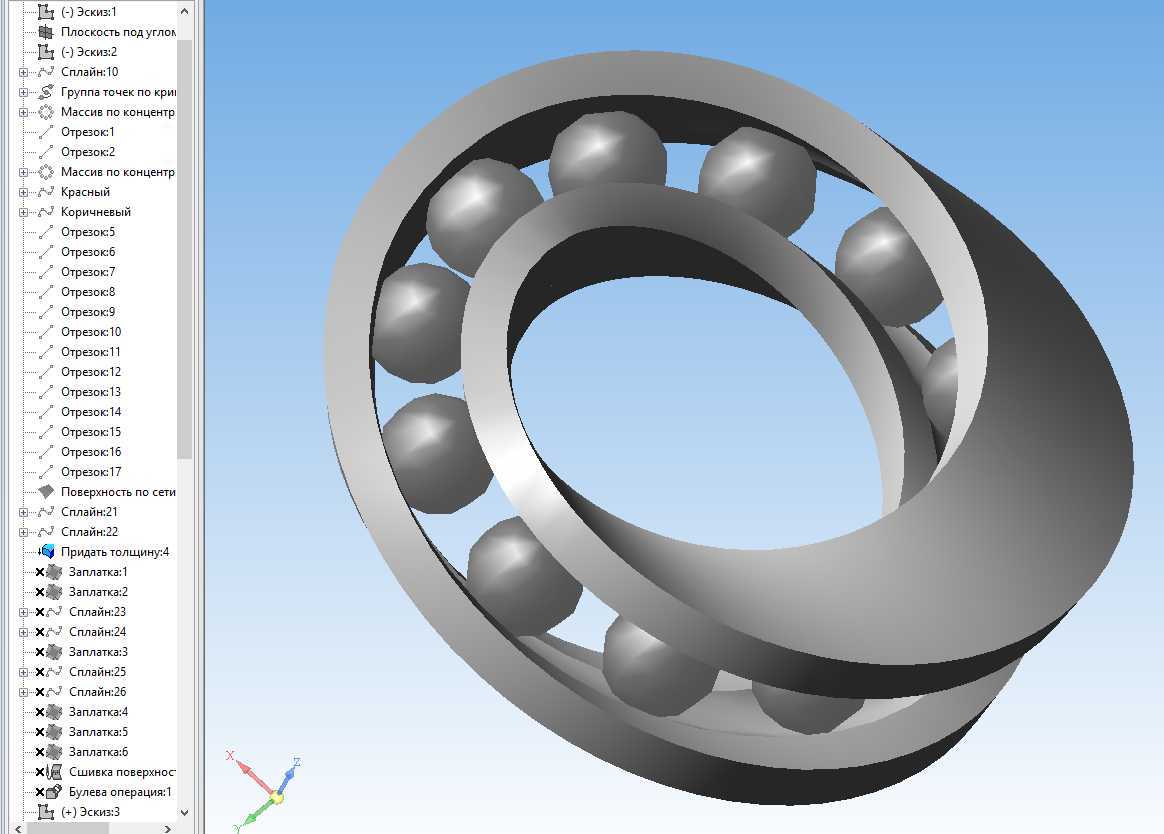

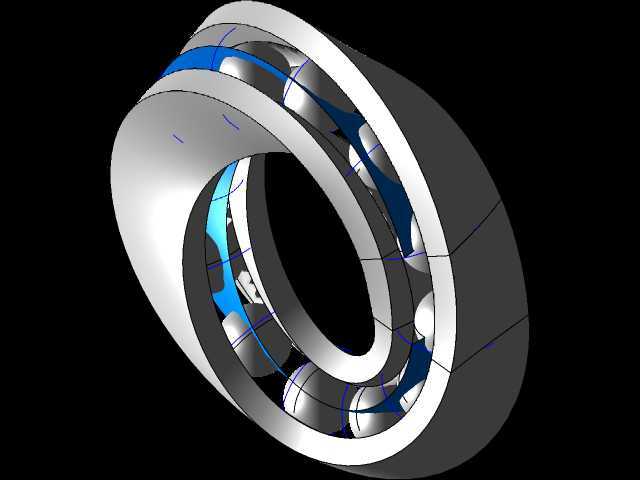

莫比乌斯结构径向推力一体化轴承设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:466359
  • 莫比乌斯结构径向推力一体化轴承设计
  • 莫比乌斯结构径向推力一体化轴承设计

  在常规传动支承场景中,径向载荷与轴向推力载荷往往需要两套独立轴承搭配承载,不仅占用更多安装空间,还会因两套轴承的配合公差累积带来装配误差,在一些轴向安装尺寸受限、同时存在复合载荷的工况下,传统轴承组合的适配性存在明显局限。这款采用莫比乌斯环构型的径向推力轴承,正是针对这类复合承载场景做的结构创新,打破了传统轴承内外圈独立滚道的设计逻辑,将径向承载面与推力承载面通过连续的莫比乌斯曲面整合为单一滚道结构,让滚动体在连续循环的滚道内运动时,可同时承接径向与轴向的复合载荷,无需额外搭配推力轴承单元。从实际应用场景来看,这类结构的轴承尤其适合安装空间紧凑的小型精密传动节点,比如小型伺服输出端、精密回转工作台的支承位、

  轻量化机器人关节的传动支承,这类场景往往无法预留足够空间安装成对的角接触轴承或者径向+推力的轴承组合,同时又存在径向受力与轴向窜动载荷并存的情况,一体化的滚道设计可以在相同承载能力下将轴承的轴向安装尺寸压缩近三分之一,减少支承部位的整体体积。从功能特性上看,连续的莫比乌斯滚道不存在传统分体滚道的衔接台阶,滚动体在滚道内循环运动时不会经过滚道接缝带来的刚性冲击,运转过程中的振动与噪音会明显低于同规格的组合轴承,同时滚道表面的磨损会因为滚动体的循环路径覆盖整个连续曲面而分布更均匀,不会出现传统轴承固定承载区局部磨损过快的问题,一定程度上延长了支承部件的维护周期。设计思路上,这款轴承没有沿用传统轴承内外圈平行滚道的构型,

  而是将内圈与外圈的滚道面做了连续扭转过渡,让原本分别承担径向载荷的圆柱滚道面和承担轴向载荷的端面滚道面平滑衔接成一个连续的闭合曲面,滚动体在这个曲面内循环运动时,每转动一周会交替接触到原径向承载区和原推力承载区,既保证了径向载荷下的支承刚度,又能在轴向推力作用下通过曲面的法向支撑分力抵消轴向窜动,不需要额外增加保持架的轴向定位结构也能限制滚动体的轴向位移。外形尺寸与安装边界方面,这款轴承的外径与同内径规格的常规深沟球轴承保持一致,安装时可以直接适配原有轴承座的安装孔位,不需要重新加工安装基座,轴向宽度则比同规格深沟球轴承加推力球轴承的组合宽度减少32%左右,安装时内圈与轴的配合采用常规的k6公差带,外圈与轴承座的配合采用J7公差带,

  和常规轴承的安装公差要求完全兼容,不需要调整原有轴系的配合公差设计。需要注意的是,由于滚道是连续扭转曲面,滚动体与滚道的接触角会随着滚动体的位置变化在0度到45度之间连续过渡,因此在选型时需要核算复合载荷下的当量动载荷,当轴向载荷占比超过径向载荷的40%时,这款轴承的承载效率会明显高于传统角接触球轴承,而在纯径向载荷工况下,其承载能力与同规格深沟球轴承基本持平,不会因为结构创新损失基础的径向承载性能。另外,一体化的滚道结构减少了传统轴承组合中内圈、外圈、推力垫圈等多个零件的配合面,装配时不需要调整多个零件的轴向间隙,只需要按照常规轴承的压装方式将轴承压入安装位即可,降低了装配环节的操作难度,也避免了多零件配合带来的间隙累积误差,对于批量装配的小型传动设备来说,能有效提升装配环节的良品率。
