折叠收纳式国际象棋对弈套装结构设计

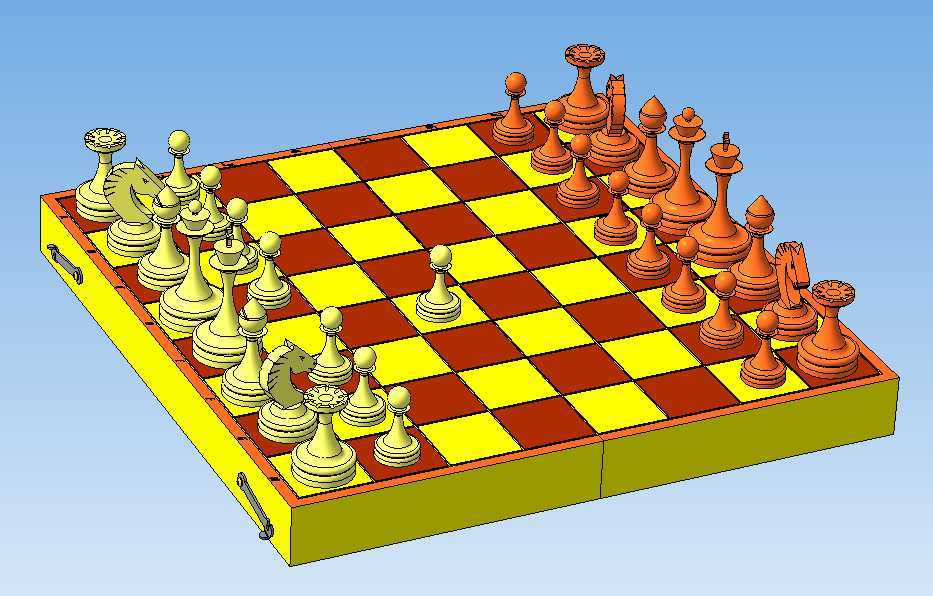

　　这套折叠式国际象棋套装的三维结构设计，首先围绕日常休闲对弈、棋类教学展示、文创礼品配套等实际应用场景展开，区别于传统固定式棋盘的使用痛点，在结构上做了针对性的优化。日常使用场景中，固定式棋盘往往存在收纳占空间、棋子易丢失、携带不便的问题，这套设计采用对开式折叠棋盘结构，棋盘本体沿中线做铰接处理，合起后内部形成封闭的储物空腔，可将全套32枚棋子完全收纳在内，无需额外配备棋盒，大幅降低了零散配件遗失的概率，同时折叠后的整体体积仅为展开状态的二分之一，不管是居家存放、外出携带参与棋友交流，还是作为教学器具在课堂间流转，都能减少空间占用与搬运负担。

　　从功能特性来看，棋盘表面的格纹采用等尺寸正方形布局，严格遵循国际象棋正式对弈的棋盘格尺寸规范，单格边长匹配常规国际象棋棋子的底座直径，保证棋子放置后不会出现格位拥挤、相邻棋子磕碰的问题。棋盘侧边设置有金属锁扣结构，折叠闭合后可通过锁扣将两部分棋盘锁紧，避免搬运过程中棋盘意外散开、棋子洒落。棋子的造型完全对应国际象棋的六类棋子形制，王、后、车、马、象、兵的高度依次递减，顶部造型特征清晰可辨，即使远距离观察也能快速区分棋子类别，棋子底座做了加宽处理，重心落在底座范围内，放置在棋盘上时具备足够的稳定性，即使棋盘受到轻微触碰，棋子也不会轻易倾倒。

　　设计思路上，首先确定了折叠收纳的核心结构逻辑，铰接位置选择在棋盘中线的侧边处，采用内嵌式合页结构，合页完全隐藏在棋盘板材内部，不会突出于棋盘表面影响对弈时的棋子摆放，同时合页的转动间隙做了严格控制，棋盘展开后两部分板面处于同一水平面，不会出现高低差、板面翘曲的问题，保证棋子放置的平整度。棋盘的边框做了加高处理，一方面是为了在折叠后形成足够深度的储物空腔，容纳所有棋子的高度，另一方面加高的边框也能在对弈过程中阻挡棋子意外滑落棋盘。棋子的造型设计兼顾了辨识度与加工便利性，所有棋子都采用回转体为基础造型，仅在顶部通过特征造型区分不同棋子类别，这种设计不管是采用数控车削加工、3D打印成型还是注塑量产，都能降低加工难度，减少生产环节的工序复杂度。

　　从安装边界与尺寸配合来看，棋盘展开后的整体长宽尺寸控制在常规桌面摆放的适配范围内，可放置在普通书桌、茶几甚至便携折叠桌上使用，不会出现尺寸过大超出桌面支撑范围的问题。折叠后的整体厚度控制在50毫米以内，可轻松放入普通背包、文件袋中携带。内部储物空腔的尺寸做了分区规划吗，不对，是空腔内的空间足够容纳所有棋子堆叠摆放，同时预留了一定的间隙，避免棋子之间过度摩擦造成表面磨损。棋子与棋盘格的配合尺寸上，棋子底座直径比单格边长小3毫米左右，既保证棋子放置在格内有足够的调整空间，又不会因为间隙过大导致棋子容易偏移格位。铰接结构的安装位置做了沉台处理，合页安装后与棋盘侧边齐平，不会出现突出的棱角，提升使用与携带时的安全性。锁扣结构采用嵌入式安装，闭合后锁扣表面与棋盘边框齐平，不会勾挂携带时的包袋布料。整体结构没有多余的复杂零部件，所有部件都可通过常规的机械加工方式制作，装配流程简单，后期维护也十分方便，即使单个棋子出现损坏，也可单独替换，无需更换整套器具。
