15-20吨级板材卷吊运专用夹钳结构

　　在金属卷材加工、钢材仓储、热轧冷轧产线的物料转运环节，立式放置的钢卷、铝卷等重型板材卷的垂直吊运一直是工位作业的核心痛点——常规钢丝绳捆绑易造成卷边勒伤、重心偏移滑脱风险，普通电磁吊具又受卷材表面氧化层、断电失磁隐患限制，无法适配15-20t级大吨位卷材的高频转运需求，这款机械式板材卷夹钳正是针对这类场景开发的专用吊具。

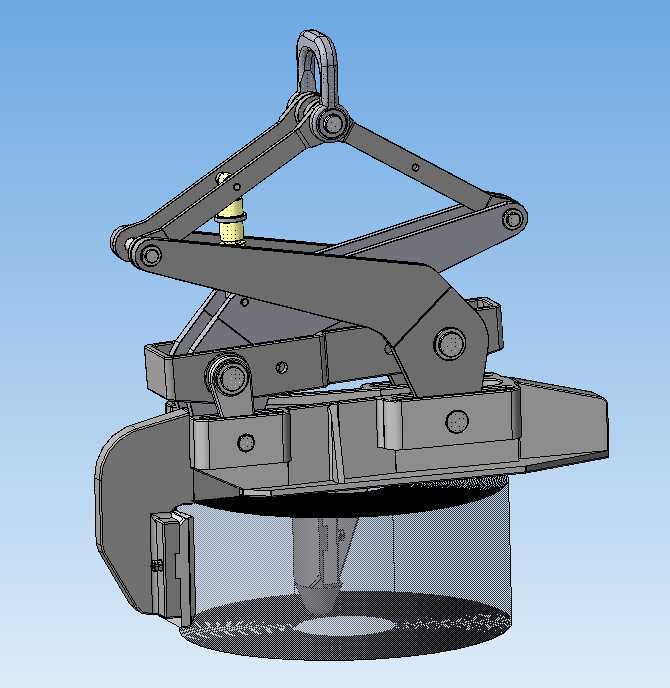

　　从结构逻辑来看，整套夹钳没有额外配置液压、气动动力源，完全依靠纯连杆铰点的力放大效应实现夹持动作：顶部的吊环直接对接车间桥式起重机、门式起重机的吊钩，当起升机构向上提拉吊环时，上连杆组沿中部固定铰座做收合动作，同步带动两侧的下钳臂绕下铰点向内回转，钳口的弧形卡爪会牢牢抵住卷材的内孔壁与下端面，起吊重量越大，连杆传递的夹持正压力就越强，从机械原理上杜绝了重载滑脱的可能，这种自锁式设计也省去了额外的动力布线、锁紧操作环节，工人只需要挂钩、摘钩即可完成作业，单卷吊运的辅助时间能压缩到十秒以内。

　　钳体的结构布局充分考虑了现场作业的边界限制：整体采用对称式框架设计，上部连杆组的开合行程经过精准核算，适配内径范围覆盖常规15-20t级板材卷的通用内孔规格，钳口的弧形卡爪做了加宽圆弧处理，接触面上预留了防滑耐磨衬板的安装位，既可以避免硬接触划伤卷材内孔壁，也能在长期磨损后快速更换衬板，无需整体更换钳臂。中部的铰点全部采用带防尘密封的重载销轴连接，销轴表面做了淬火硬化处理，配合自润滑衬套，能适应仓储车间、热轧车间多粉尘、偶有氧化铁皮飞溅的工况，减少日常维保的频次。

　　尺寸设计上，整套夹钳的闭合状态高度控制在常规起重机吊钩的最低起升安全高度以内，不会因为吊具自身高度过高导致厂房净空不足，无法完成卷材从料架到运输车辆的装卸作业；钳臂的外侧最大宽度小于常规卷材的堆放间距，在多卷并排堆放的库区里，能顺利对准目标卷材的内孔下落，不会剐蹭相邻的卷材，避免不必要的物料损伤。顶部吊环的连接位置经过重心配平计算，起吊后钳体始终保持垂直状态，不会出现偏载倾斜，钳口卡入卷材内孔后，整套吊具与卷材的组合重心落在吊点的正下方，起吊运行过程中卷材不会出现来回摆动、自转的情况，降低了车间内吊运作业的安全风险。

　　在细节设计层面，钳体下部的承托边做了向上的翻边结构，当钳臂收合到位后，承托边会托住卷材的下端面，配合内孔处的卡爪形成“内撑+下托”的双重受力结构，哪怕卷材存在局部卷边松散、端面不齐的情况，也能稳定承托，不会出现局部卷材脱落的问题。连杆组的铰点间隙经过严格控制，空载状态下钳臂可以靠自重自动张开到最大开度，方便工人对位操作，不需要额外撬动钳臂调整开度，适配现场快节奏的作业节拍。

　　这类纯机械结构的夹钳相比动力式吊具，故障率更低，对作业环境的适应性更强，不需要外接电源、气源，哪怕是在露天堆场、临时作业点位，只要有起重吊钩就能完成作业，结构件全部采用焊接钢结构制作，关键受力位置做了加强筋处理，能承受长期重载作业的交变载荷，不会出现焊缝开裂、结构变形的问题，是金属卷材转运场景里可靠性极高的专用作业工装。
