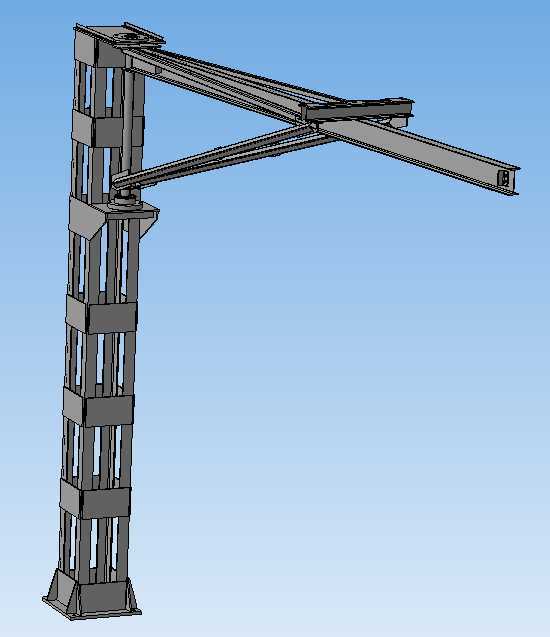

1吨级4.5米臂长悬臂起重机架结构

　　在机加工车间、小型仓储库区、设备装配工位这类需要频繁完成1吨级载荷定点转运的场景里，这类定柱式悬臂起重机架的应用覆盖率非常高，它不需要像桥式起重机那样铺设全场轨道，也不用像移动式汽车吊那样占用大面积通行空间，单根立柱固定在混凝土地基上就能覆盖以立柱为中心、臂长为半径的圆形作业区域，对于工位间的工件周转、设备维修时的零部件吊装、轻型物料的码垛转运来说，适配性远高于其他起重设备。这套机架的额定起重量为1吨，悬臂有效作业半径为4.5米，从结构设计逻辑来看，立柱采用格构式框架结构而非实心型材，核心是在保证立柱整体抗扭、抗弯截面模量满足载荷要求的前提下，尽可能降低机架自重，减少地基承载的静载荷压力，同时格构式的镂空结构也方便后期安装电气走线、行程限位开关以及检修爬梯的固定，每间隔一段距离设置的横向箍板，除了连接四根主弦杆保证框架整体刚度之外，还能作为悬臂回转支承的高度调节基准，适配不同作业高度的工位需求。悬臂部分采用双梁三角桁架结构，上弦杆主要承受吊重带来的压应力，下弦杆配合斜向腹杆抵消拉应力与剪切力，相比单根型钢梁的设计，桁架结构在相同自重下的抗弯能力能提升40%以上，4.5米的臂长设计是经过多场景验证的通用尺寸，既不会因为臂长过短导致作业覆盖范围不足，也不会因为臂长过大导致臂端下挠量超标，在额定载荷下臂端的静挠度控制在臂长的1/750以内，完全满足常规起重作业的精度要求，不会出现吊载过程中工件晃动量过大的问题。安装边界方面，

　　立柱底部采用法兰盘配合地脚螺栓与混凝土基础连接，基础的最小尺寸需要根据现场地质条件核算，通常要求混凝土标号不低于C30，预埋地脚螺栓的埋深不小于1米，保证立柱在承受最大额定载荷、且吊重位于臂端最远端时，整体的抗倾覆安全系数不低于1.5，悬臂的回转支承安装在立柱上部的承载平台上，预留的安装接口可以适配手动回转或者电动回转两种驱动模式，用户可以根据自身作业频率选择对应的驱动组件，不需要额外对机架主体进行二次加工。从结构细节来看，悬臂的根部与回转平台采用铰接配合斜拉筋的连接方式，斜拉筋的长度可以通过端部的调节螺栓进行微调，用来抵消悬臂加工过程中产生的形位误差，保证悬臂在空载状态下保持水平，避免出现臂端自然下垂的情况，

　　臂架的下弦杆预留了电动葫芦的行走轨道安装面，轨道的平直度公差控制在每米1毫米以内，保证葫芦行走过程中不会出现卡滞、爬坡阻力过大的问题。在实际使用场景中，这类机架通常布置在机床设备的上料侧、装配线的定点工位或者仓储区的拣货点位，负责完成从地面到设备工作台、从货架到转运小车之间的载荷转移，相比人工搬运，它能将单批次1吨以内的工件转运时间压缩到原来的五分之一，同时大幅降低人工搬运重型工件时的安全风险，设计过程中也充分考虑了不同工况的载荷组合，除了常规的额定静载荷之外，还核算了葫芦启动、制动时产生的动载系数，以及作业过程中可能出现的侧向风载对于露天使用场景的影响，所有受力节点的焊缝都按照二级焊缝标准设计，

　　关键受力位置的连接板还做了圆角过渡处理，避免应力集中导致的结构疲劳损坏。格构式立柱的主弦杆采用矩形型钢制作，相比圆管型材，矩形截面的弦杆在连接横向箍板和腹杆的时候不需要额外做相贯线切割，现场安装或者工厂预制的时候焊接难度更低，连接强度也更容易保证，每段立柱之间的连接采用法兰盘配合高强度螺栓的形式，方便运输过程中分段拆解，到现场之后再进行组装，不需要大型吊装设备就能完成整机的安装作业，对于场地受限、大型设备无法进入的车间内部来说，这种分体式设计的适配性非常强。臂架的端部设置了缓冲止挡结构，防止电动葫芦行走过程中脱出轨道，止挡的位置经过精确计算，保证葫芦在到达臂端极限位置时，吊钩的中心距离臂端还有不小于200毫米的安全距离，避免吊重直接磕碰臂架结构，同时立柱的底部也设置了回转限位装置，可以根据现场的实际作业范围限制悬臂的回转角度，避免悬臂转动过程中碰到周边的设备或者建筑结构，减少作业过程中的碰撞风险。
