金属箔带材分切成型专用装置

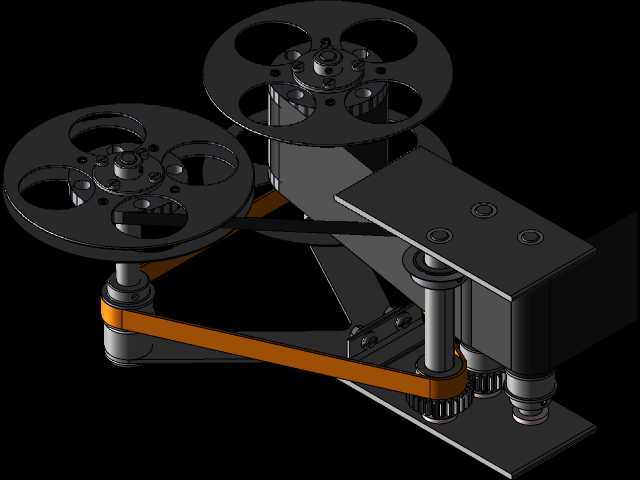

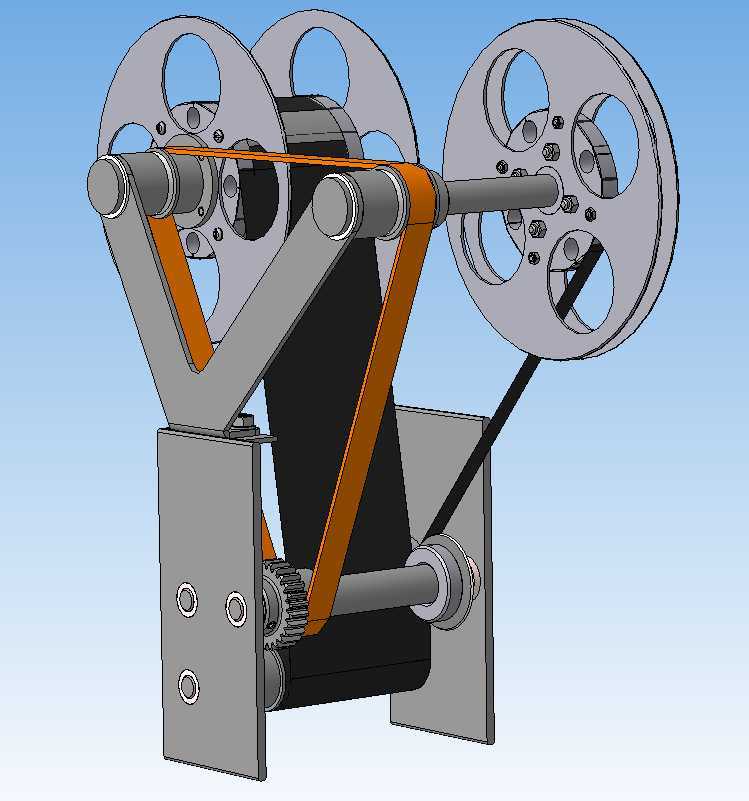

　　在电子元器件封装、软包电池极片制备、精密金属屏蔽带生产这类需要用到超薄金属箔材的加工场景里，整幅宽的金属箔来料往往需要先分切成指定宽度的窄条，才能进入后续的冲压、复合、卷绕工序，这套装置就是针对这类连续走料的箔材分切需求设计的专用机构。从结构布局来看，整套装置采用壁挂式安装基体，安装底板上预留了四个对称布置的沉头安装孔，可直接固定在生产线的立式机架立面，安装面的平面度公差控制在0.1mm以内，避免安装后辊系平行度超差导致走带跑偏。装置的走料路径采用斜向张紧布局，进料端设置大直径放卷辊，辊体采用镂空辐板式结构，既保证辊面的径向跳动公差不超过0.05mm，又能降低整体转动惯量，适配厚度在0.01mm到0.1mm区间的铜箔、铝箔、

　　不锈钢箔等超薄卷材，放卷辊的轴端配套阻尼调节结构，可根据箔材的抗拉强度调整放卷阻力，避免走料过程中箔材被拉断或者出现松垮褶皱。分切执行段采用双支撑的辊座结构，上辊为压合胶辊，下辊为配套的圆刀分切辊，圆刀的间距可根据目标带材宽度灵活调整，刀座采用滑套式锁紧结构，调整时无需整体拆卸辊轴，松开锁紧螺钉即可沿轴向移动刀位，调整到位后锁紧即可保证分切过程中刀位不发生窜动，分切刃口的重合度控制在0.02mm以内，可避免分切后箔带出现毛边、压痕、连丝等质量缺陷。出料端设置三个独立的收卷轴，每个收卷轴对应一条分切后的窄箔带，收卷轴采用带摩擦传动的结构，可保证不同收卷直径下各条箔带的张紧力保持一致，不会出现个别条带过松打卷或者过拉伸变形的问题。

　　传动部分采用同步带加齿轮组的复合传动结构，主驱动输入轴设置在装置下部，通过齿轮啮合将动力传递给分切下辊，再通过同步带将动力同步传递给进出料端的导辊，所有传动辊的线速度保持严格同步，速差控制在0.5%以内，避免走料过程中箔材出现拉伸变形。张紧调节机构采用V型摆臂结构，摆臂上配套两个导向辊，摆臂的转轴处设置扭簧张紧结构，可自动适应走料过程中箔材张力的微小波动，吸收放卷、收卷过程中的速度脉动，保证箔材全程处于平稳张紧的状态，不会出现跑偏、起皱的问题。整套装置的过辊表面都做了硬质阳极氧化处理，表面粗糙度达到Ra0.8，不会划伤超薄箔材的表面，所有辊系的支撑轴承都采用深沟球轴承，转动阻力小，长时间运行也不会出现卡滞问题。在实际生产线适配时，

　　这套装置的横向安装边界不超过400mm，纵向伸出安装面的尺寸不超过350mm，可直接集成在现有箔材处理生产线的中段，不需要对原有生产线的布局做大规模改动，进料侧可对接放卷机、表面处理工位，出料侧可对接收卷机、在线检测工位，适配的生产线走料速度范围在0.5m/min到15m/min之间，可满足中小批量精密箔材加工的分切需求。设计过程中特意规避了超薄箔材分切常见的几个问题：一是所有过辊的直径都经过计算，避免小直径辊导致箔材反复弯折产生疲劳断裂；二是所有与箔材接触的部件都做了圆角倒钝处理，没有尖锐棱角，不会刮破箔材；三是分切刀的压合力可通过上辊的调节螺钉微调，可根据不同厚度、不同材质的箔材调整压合力度，既保证分切断面整齐，又不会压伤箔材表面。
