可伸缩调节式测绘摄影三脚支撑装置

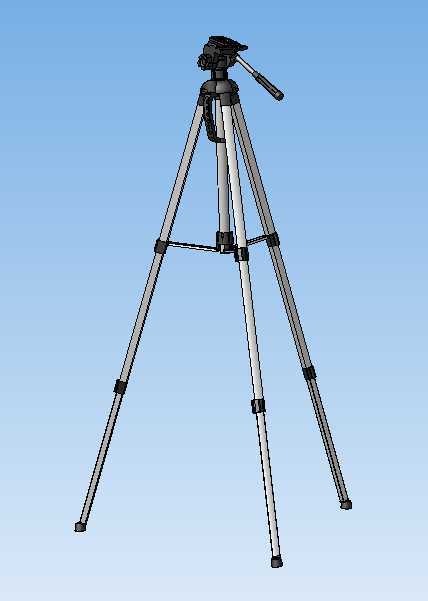

　　这类三脚支撑结构在户外测绘、工程现场勘测、外景摄影、小型检测设备架设场景中应用极为广泛，不同于固定式支撑座，三脚展开的结构不需要依赖平整安装基面，哪怕是碎石地面、缓坡地形，都能通过单支腿的独立长度调节完成整体调平，适配复杂的野外作业环境。从结构设计逻辑来看，整套装置采用中心主立柱搭配三段式伸缩支腿的布局，支腿与主立柱的铰接位置做了限位结构，支腿最大展开角度被限制在安全范围内，避免单腿过度外张导致整体重心失稳。每段支腿之间都设置了快锁卡扣，调节支腿长度时不需要额外工具，扳开卡扣即可抽拉内管调整长度，扣合后就能靠摩擦副锁死支腿位置，单支腿的长度调节范围覆盖了低角度架设到常规站立操作的高度区间，能满足不同作业高度的使用需求。

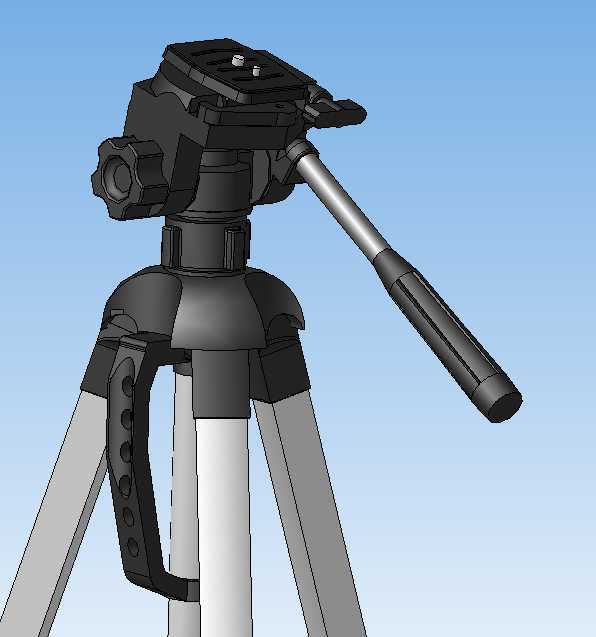

　　支腿最下端设置了防滑橡胶脚垫，脚垫与支腿采用球铰连接，不管支腿处于什么展开角度，脚垫都能完全贴合地面，增大接触摩擦力，哪怕是在光滑的水泥地面或者带一定坡度的硬质地面，都能避免支撑过程中出现滑移。顶部的云台部分采用了三维可调结构，带有操作手柄，松开锁钮后可以完成水平方向360度旋转、俯仰角度的正负调节，调整到位后拧紧锁钮就能固定搭载设备的姿态，不管是搭载测绘用的水准仪、经纬仪，还是搭载摄影摄像设备、小型激光检测仪器，都能快速调整到需要的工作角度，不需要反复挪动整体支架的位置。中心主立柱上还设置了中置稳定连杆，三根连杆分别连接对应支腿的中段位置，当支腿展开到设定角度后，连杆会形成三角形稳定结构，分担支腿铰接位置的受力，

　　避免长期承重后铰接位置出现旷量，提升整套支撑结构的整体刚性。在设计建模过程中，需要重点校核支腿完全展开、主立柱升到最高位置时的整体重心位置，确保搭载额定重量的设备时，重心投影始终落在三个支脚垫围成的三角形区域内部，避免出现倾覆风险；同时还要考虑支腿完全收拢后的整体尺寸，收拢后三根支腿会贴紧主立柱，整体呈细长杆状，方便配套收纳袋携带，适配外业作业频繁转场的使用需求。支腿的管材选用了薄壁铝合金材质的截面，在保证结构刚性满足承重要求的前提下，尽可能降低整体自重，减轻外业携带的负重；铰接位置的销轴采用不锈钢材质，避免野外潮湿环境下出现锈蚀导致调节卡滞。云台的连接位置设置了通用的标准安装螺孔，能适配绝大多数常规测绘、摄影设备的安装接口，

　　不需要额外制作转接件就能直接搭载使用。在实际工程使用中，这类支架的调平操作通常先通过支腿长度粗调，让主立柱大致处于竖直状态，再通过云台上的水准泡完成精调，整个调平过程耗时不超过两分钟，能大幅提升外业作业的效率。支腿上的每段伸缩管都做了行程限位，避免调节时内管从外管中完全脱出，哪怕是卡扣没有完全锁死的误操作状态下，内管也不会直接滑落造成设备倾倒。整套结构没有复杂的传动部件，所有活动连接位置都做了防尘设计，能适应野外多粉尘、多扬尘的作业环境，日常维护只需要定期在铰接位置涂抹少量润滑脂，就能保证长期调节顺畅，不会出现卡滞问题。
