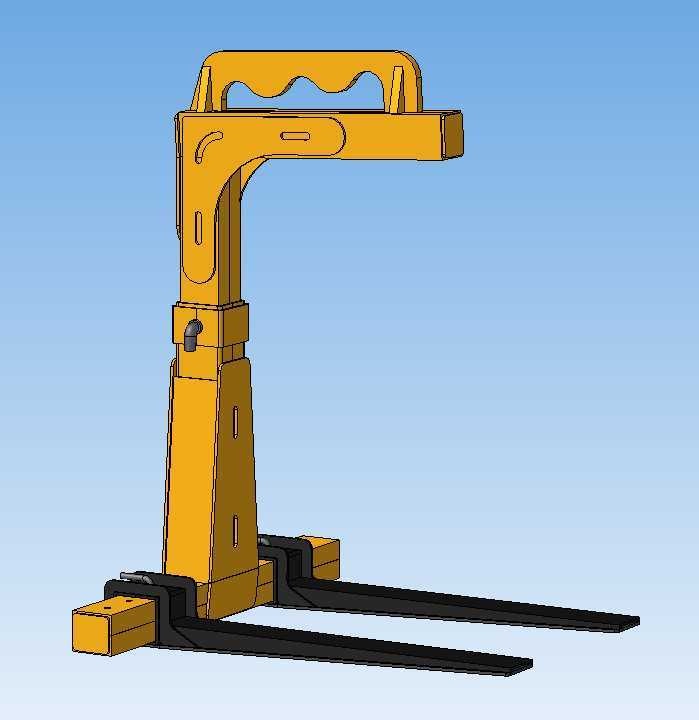

托盘搬运作业用可调式起重吊钩结构

　　在仓储物流、车间物料转运、港口货场的托盘类货物装卸作业场景中，常规起重吊具往往难以适配不同规格托盘的起吊需求，要么存在挂钩干涉、要么起吊后托盘重心偏移易引发货物滑落，这款可调吊钩正是针对这类实际作业痛点完成的结构设计。从实际使用逻辑来看，该吊具直接配套起重设备使用，无需额外改造现有起重端的挂接结构，顶部的提手结构既可以作为人工短距离移位的握持部位，也能在吊具闲置挂放时作为悬挂支撑点，避免叉齿直接接触地面造成磕碰变形。

　　功能设计上，该吊具采用竖向可调的立柱结构，通过立柱上的多组定位孔配合锁紧销，能够根据不同托盘的堆码高度、货物整体高度调整叉齿的竖向支撑位置，避免叉齿插入托盘后与上层货物发生剐蹭，同时也能适配不同进深的托盘规格——叉齿采用平直高强度结构设计，插入端做了倒角过渡，能够顺畅插入托盘底部的标准叉车位，无需人工反复对位调整。两侧叉齿的间距也预留了调整余量，可根据不同宽度的川字底、田字底托盘调整横向跨距，保证起吊时托盘受力点均匀分布，不会出现单侧倾斜的问题。

　　从结构设计思路层面，整个吊具采用C型受力框架结构，竖向立柱作为主要承力构件，截面采用箱型结构设计，在控制整体自重的前提下保证足够的抗弯强度，避免起吊额定载荷时出现立柱变形。顶部的水平臂与立柱之间做了圆弧过渡加强，消除应力集中点，长期承受交变载荷也不会出现焊缝开裂的问题。叉齿与底部支撑座之间采用可拆卸的连接结构，当叉齿出现磨损变形时，可以单独更换叉齿部件，无需整体报废吊具，降低后期维护成本。锁紧机构采用弹簧销结构，调整高度时只需向外拔出锁销，滑动立柱到对应定位孔位置后松开锁销即可自动复位锁紧，操作时无需额外工具，单人即可快速完成高度调整，适配现场快节奏的装卸作业需求。

　　关于安装与尺寸边界，该吊具顶部挂接位的尺寸适配常规起重机、行车的吊钩开口尺寸，无需额外加装转接件即可直接挂接使用；叉齿的厚度尺寸符合国标托盘的底部间隙要求，能够适配市面上绝大多数通用规格的木质、塑料、钢制托盘，叉齿的长度覆盖常规托盘的进深尺寸，起吊时叉齿能够完全贯穿托盘底部，保证支撑长度足够，不会出现托盘滑脱的风险。整体结构的重心经过配平设计，空载状态下吊具能够保持竖直状态，叉齿处于水平位置，方便操作人员将叉齿对准托盘插孔；满载起吊时，整个吊具的受力沿竖向立柱轴线传递，不会出现偏载扭矩，降低起重端的附加载荷。

　　实际作业中，该吊具可以替代部分手动托盘搬运车的短距离转运功能，在没有叉车通道的高架仓库、窄作业面场景下，配合小型行车就能完成托盘货物的提升与移位，相比传统的吊带捆绑起吊方式，不需要每次作业都进行捆绑、解带操作，作业效率能够提升数倍，同时也避免了吊带捆绑不当造成的货物挤压损伤问题。结构上没有复杂的传动部件，日常维护只需要定期检查锁紧销的弹簧弹力、铰接部位的磨损情况即可，不需要复杂的润滑保养，适合在多粉尘、高湿度的工业仓储环境下长期使用。
