带防护翻盖的工业快接式技术插头结构

　　日常做设备布线、外接动力回路改造的时候，经常会碰到需要频繁插拔的外接动力或信号接口，这类接口如果没有防护结构，车间里的切削液飞溅、金属粉尘堆积很容易造成接触不良，甚至引发短路故障，这款带翻盖的技术插头就是针对这类工况做的结构设计。先从实际安装边界说，插头主体的插接端做了标准外螺纹结构，适配设备面板上常用的内螺纹安装孔，安装时不需要额外做定制法兰，直接通过螺纹旋紧在设备壳体预留的接口位即可，螺纹段长度控制在常规设备壳体壁厚的适配范围内，不会因为旋入过深干涉内部布线空间，也不会因为啮合长度不足导致连接松动。尾部的出线位置做了圆弧过渡，没有尖锐棱角，穿线的时候不会划伤线缆外绝缘层，适配常规的多芯控制线缆或动力线缆，线缆穿入后可以通过尾部的锁紧结构固定，避免拉扯线缆的时候把线芯从接线端子上拽脱。

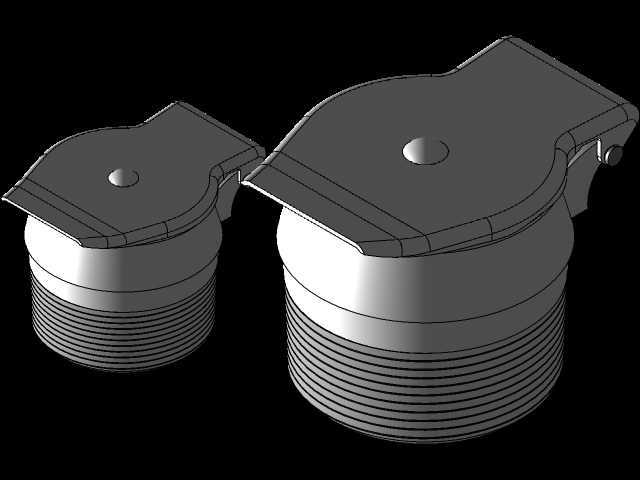

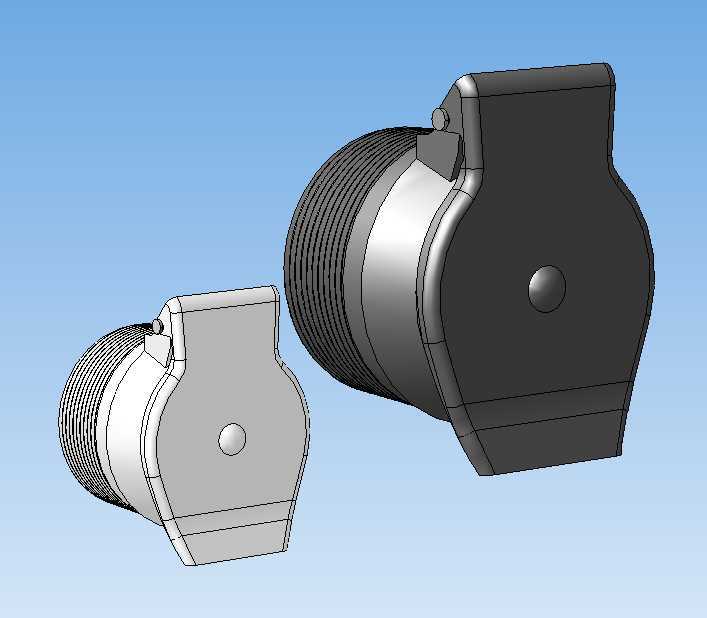

　　再看翻盖的结构设计，翻盖和插头本体之间采用一体铰接的结构，没有额外的小销轴零件，减少了装配零件数量，也避免了小零件在频繁开合过程中脱落丢失的问题。翻盖的闭合位置做了卡扣定位，插头拔下之后翻盖可以自动扣合在插接端面上，完全覆盖内部的插针或插孔接触件，阻挡粉尘、切削液、水雾进入接触腔，哪怕是在焊装车间有焊渣飞溅、涂装车间有漆雾飘散的工况下，也能有效保护内部接触件不受污染。翻盖的开合角度做了限位设计，翻开之后不会因为线缆拉扯或者设备振动自行回落，插拔插头的时候不需要额外用手扶住翻盖，单人单手就能完成插拔操作，适合设备检修、外接工装快速切换的场景。

　　插头的握持部分做了符合人体工学的异形轮廓，不是常规的圆形结构，侧面有贴合手指弧度的凹陷，插拔的时候手部不容易打滑，哪怕手上沾了少量油污也能稳稳施力，不会因为握持不住导致插头磕碰设备表面。接触腔内部的插针布局做了防呆设计，不同规格的插针位置有错位，和对应的插座对接的时候不会出现插反的情况，避免接错线序导致设备控制回路烧坏。外壳部分采用了和翻盖一致的硬质绝缘材质，表面做了细微的磨砂处理，不容易在表面积累静电，也能耐受车间常见的弱酸弱碱腐蚀，长期在工业环境下使用不会出现外壳脆化开裂的问题。

　　从应用场景来看，这类插头可以用在机床设备的外接手持操作单元接口、自动化生产线的临时检测接口、移动工业设备的充电接口、工程机械的外接信号传输接口等位置，相比没有防护的普通插头，能大幅降低接口的故障概率，减少日常维护的工作量。设计的时候也考虑了不同工况的适配性，整体外形没有突出的尖锐部分，安装在设备外侧的时候不会剐蹭操作人员的衣物或者管线，翻盖的闭合缝隙做了错位挡边结构，哪怕是用高压水枪冲洗设备表面，水流也不会直接冲进接触腔内部，满足车间日常设备清洁的防护要求。在做三维建模的时候，铰接位置的配合间隙做了合理预留，既保证翻盖开合顺畅没有卡滞，也不会因为间隙过大导致翻盖晃动松垮，螺纹部分的参数完全符合通用管螺纹的标准尺寸，和市面上常规的安装接口可以直接互换，不需要修改原有设备的开孔尺寸，替换旧插头的时候可以直接安装，不用做额外的结构改造。
