多管路组合式导管固定梁夹结构

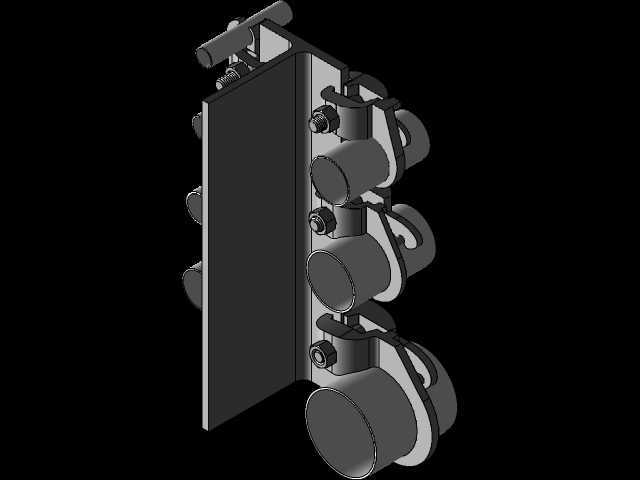

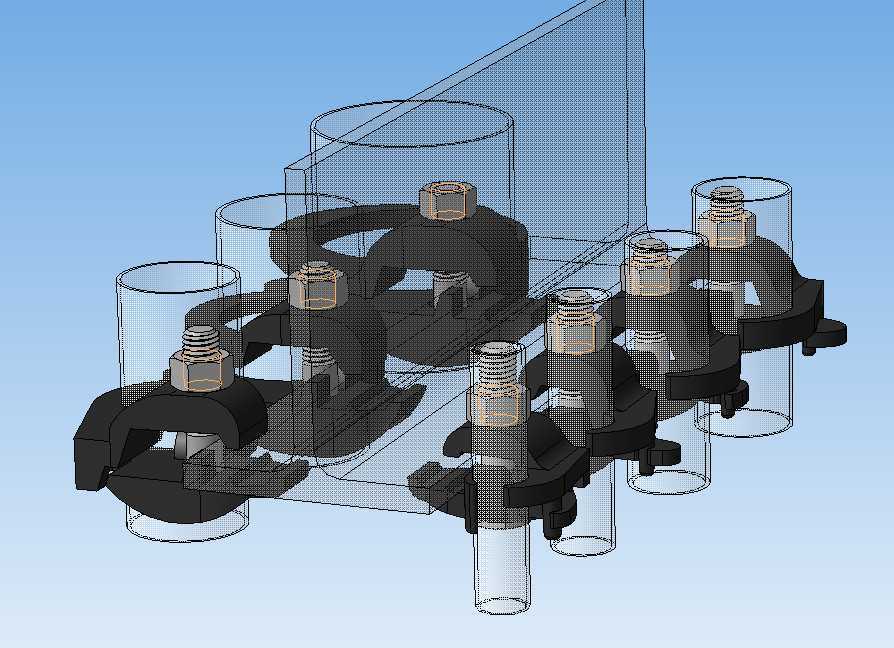

　　在工业流体输送、设备液压气动布线、车间工艺管线排布场景中，多管路并行固定一直是现场安装的常见痛点，单管夹逐组固定不仅安装效率低，排布整齐度差，长期受管路振动影响还容易出现紧固件松脱、管路移位磨损的问题。这款多管路组合梁夹，就是针对并行多根导管、硬管的安装需求设计的集成式固定组件，可同时完成多根不同通径直管的夹持定位，适配安装在型钢梁、设备安装基板等平整安装基面，广泛应用在液压站阀组周边管路固定、设备气动管线排布、工艺管线沿梁敷设等场景。从结构设计来看，这款梁夹采用上下分体式夹座配合螺栓锁紧的结构，每个夹持位都做了与管材外径匹配的圆弧卡槽，卡槽接触面可根据管路材质选配橡胶垫或者金属直接贴合，针对金属硬管可保证足够的夹持摩擦力，

　　避免管路轴向窜动，针对薄壁导管或者非金属管路，加装缓冲垫后可避免夹持力过大造成管材变形，同时缓冲振动传导，降低管路共振带来的疲劳损伤。夹座本体采用一体成型的加强结构，相邻夹持位之间设置了加强筋连接，既保证每个夹持位的结构强度，又避免单管锁紧时相邻夹位出现形变偏移，相比多个独立管夹拼接安装，集成式结构的整体刚性更好，抗振动、抗冲击性能更强，在设备启停、管路压力波动带来的振动工况下，不会出现单个管夹松脱连带相邻管路移位的问题。安装边界方面，这款梁夹的安装基面适配常规的槽钢、工字钢翼缘面以及平整钢板，安装时可通过夹座底部的定位结构卡在型钢翼缘上预定位，再穿入锁紧螺栓完成整体固定，不需要在安装基面上大量钻孔，减少现场安装的加工工作量，

　　也降低了对安装基面结构强度的破坏。每个夹持位适配的管径覆盖常规设备常用的小通径硬管、导管规格，可根据现场实际排布的管路数量选择对应夹持位数的型号，同系列梁夹的安装孔位尺寸统一，可实现多组梁夹沿管路走向连续排布，保证管线排布的直线度与整齐度。在功能设计上，梁夹的锁紧螺栓采用标准外六角螺栓配合防松螺母，安装时可使用常规扳手操作，不需要特殊工装，每个夹持位的锁紧力可通过螺栓扭矩单独调整，针对不同壁厚、不同材质的管路可灵活设置夹持力，避免夹伤薄壁管或者夹持力不足导致管路松脱。夹座的上下分体结构在后期管路维护时，只需要松开对应位置的螺栓即可掀开上夹座更换单根管路，不需要拆卸整个梁夹，也不会影响相邻其他管路的固定状态，大幅降低后期管线改造、

　　维护的工作量。从实际使用场景来看，这类组合梁夹在机床液压管路布线、工程机械发动机周边管路固定、车间压缩空气管路沿梁安装、自动化设备气动系统管线排布中都有大量应用，相比传统的管卡、扎带固定方式，集成式梁夹的固定可靠性更高，管路排布更规整，长期使用的维护成本更低。设计过程中针对梁夹的受力做了针对性优化，当所有夹持位都锁紧额定管径的管路时，夹座的最大形变控制在允许范围内，不会出现夹座开裂、卡槽变形导致的管路松脱问题，螺栓的锁紧行程也做了冗余设计，可适配一定范围内的管径公差，不需要针对每根管材的外径误差单独选配夹座。安装时需要注意梁夹与安装基面的贴合度，若安装在型钢翼缘上需要保证夹座底部与翼缘面完全贴合，避免局部悬空导致锁紧后夹座出现附加应力，长期受振动影响出现断裂；管路安装时需要保证每根管路都完全卡入圆弧卡槽内，避免管路偏斜导致局部应力集中，磨损管壁。针对有绝缘要求的管路安装场景，可在夹座与安装基面之间加装绝缘垫片，夹持位内加装绝缘缓冲套，避免管路与金属夹座、安装基面之间形成导电通路，满足特殊工况的使用要求。
