发动机维修用导线防护安装支架结构

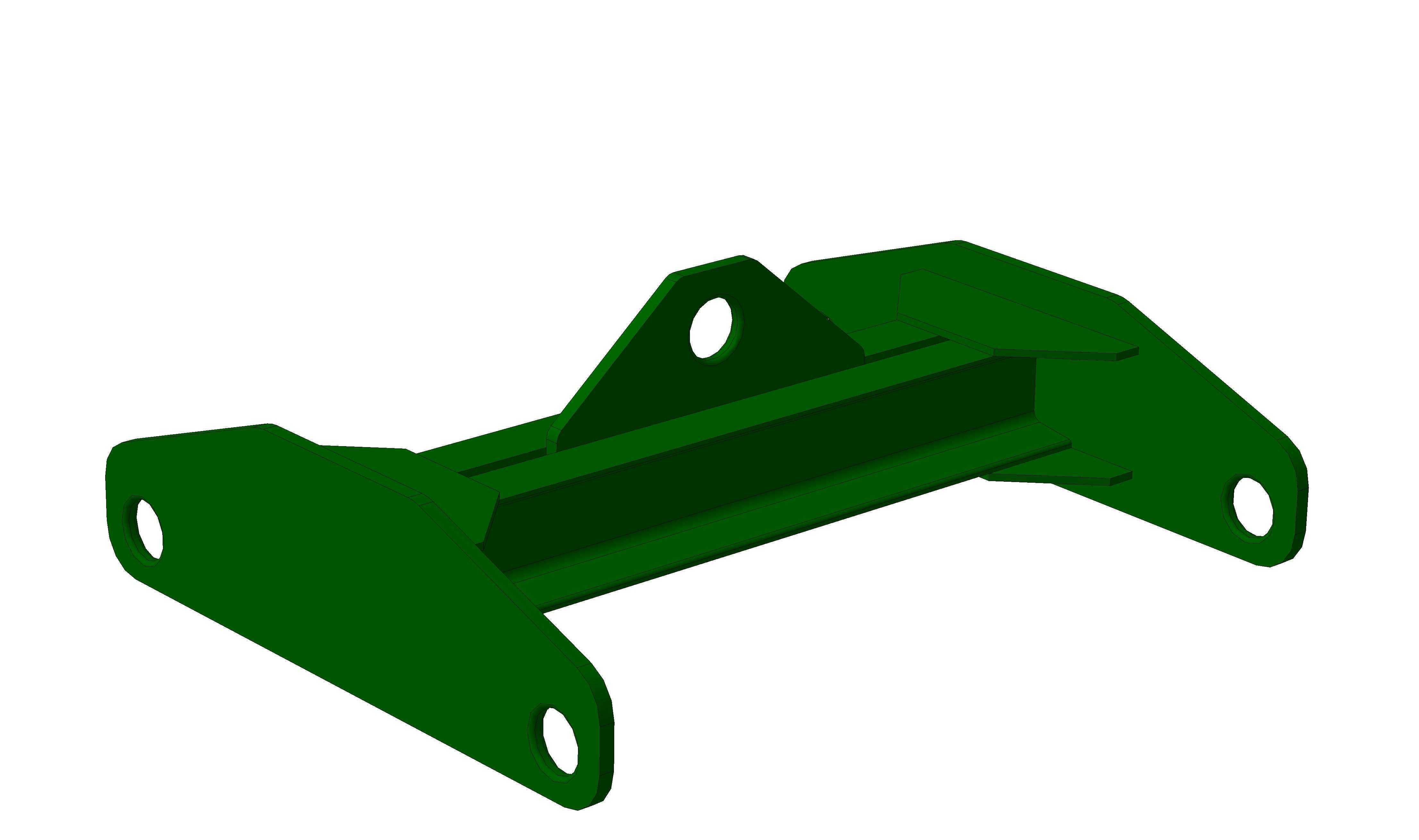

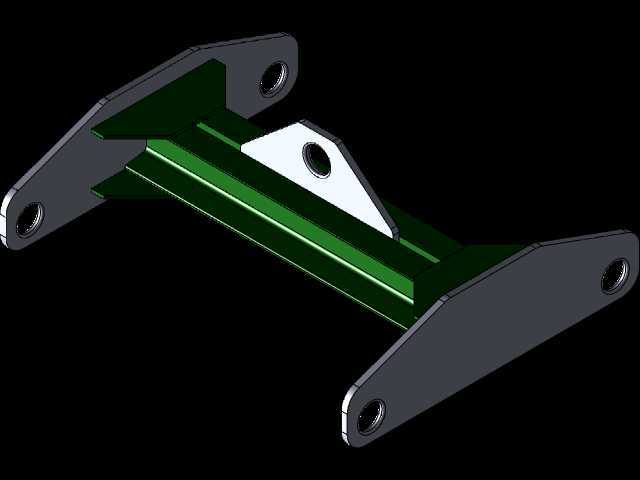

　　在商用车、工程机械的动力舱维保作业场景中，这类支架是维修工序里的专用辅助构件，主要用于发动机拆卸检修阶段的导线束固定与防护，避免维修过程中拉扯、磕碰导线造成绝缘层破损、接插件松脱，同时也能在发动机临时安装定位时提供辅助支撑限位，减少维修作业中部件移位带来的对位偏差。从结构设计逻辑来看，该构件采用一体折弯成型的槽型主体结构，主体的槽腔可以为导线束提供规整的排布空间，避免线束散乱垂落干扰维修操作，两侧延伸出的带孔支耳是核心的安装连接位，每个支耳上的通孔位置经过公差匹配设计，能够适配维修工位上的标准螺栓规格，安装时不需要额外扩孔或打磨，直接通过紧固件即可完成快速固定。顶部的带孔凸耳主要用于线束的捆扎绑定，

　　凸耳的开孔尺寸适配常用的尼龙扎带宽度，能够将多组导线束分层固定在支架上，避免不同回路的导线交叉缠绕，后续排查线路故障时也能快速梳理线束走向。从安装边界来看，该支架的整体外轮廓宽度适配主流四缸、六缸柴油发动机的侧边安装位间距，支耳的孔位中心距与发动机缸体侧边的预留工艺孔位置完全匹配，安装后支架主体与发动机缸体表面保留有3-5mm的间隙，不会与缸体上的油管、传感器接头产生运动干涉，即使在发动机怠速运转的临时调试状态下，支架也不会因为振动产生磕碰异响。结构强度方面，构件的折弯处做了圆角过渡处理，避免应力集中导致的支架断裂，板材厚度选型兼顾了刚性与轻量化，既能够承受多组线束的重量以及维修过程中偶尔的外力触碰，也不会额外增加过多的重量负担，

　　拆卸后可以重复使用在同型号发动机的维保作业中。实际作业中，当需要拆卸发动机周边附件进行深度维修时，先将连接在发动机上的各类传感器导线、供电线束从接插件处断开前，就可以先将该支架固定在缸体侧边的工艺孔位上，把断开的线束按回路分别捆扎在支架的对应位置，既能够给线束接头提供防护，避免接头沾染油污、磕碰变形，也能让维修作业面更加整洁，不会因为线束散乱遮挡需要操作的螺栓、密封面位置。在发动机完成维修回装的过程中，该支架还可以作为临时的对位参照，辅助维修人员快速对齐发动机与机舱的安装位置，减少对位调整的时间，待发动机完全固定、所有线束接插复位后，即可拆除该支架收纳备用，不会在整机上留下多余构件。整个构件的外形没有多余的装饰结构，所有的型面设计都服务于功能需求，支耳的角度经过反复调整，确保安装后支架的槽腔开口朝向便于线束排布的方向，不需要额外弯折线束就能完成固定，最大程度减少线束的弯折应力，延长导线的使用寿命。
