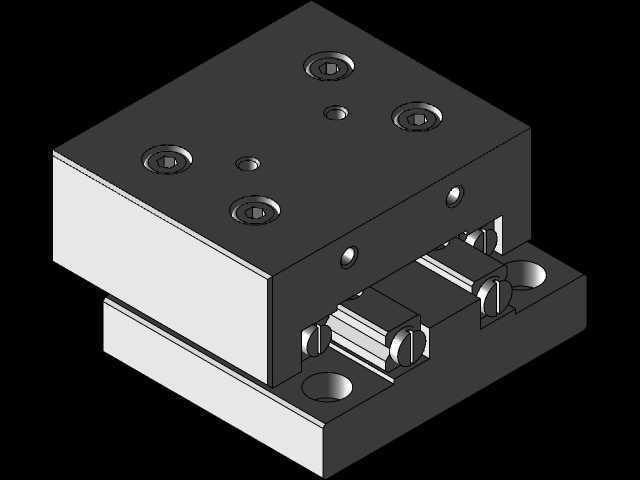

VRU1025型薄型十字滚子直线滑台结构

　　在半导体晶圆搬运、精密光学检测平台、小型点胶设备这类对安装空间有严格限制的工位上，常规的直线导轨搭配滑块的组合往往因为整体厚度偏大，无法满足紧凑布局的需求，VRU1025规格的薄型十字滚子滑台正是针对这类场景开发的导向部件。这类滑台的核心功能是提供两个垂直方向的精密直线运动导向，区别于传统交叉滚子导轨需要额外加工安装基准面、单独配置限位结构的使用方式，该款滑台采用一体化集成式结构，将上下两层正交布置的十字滚子保持架、滚动体、基座与滑座整合为一个完整组件，出厂时已经完成预紧力调整与运动精度校验，使用者不需要额外进行导轨拼接、间隙调试等复杂工序，直接通过安装孔固定即可投入使用。从结构设计逻辑来看，

　　这款滑台采用十字交叉排列的圆柱滚子作为滚动承载元件，滚子在经过精密磨削的V型滚道内做滚动运动，相邻滚子的轴线呈90度垂直交错布置，这种结构可以同时承受来自径向、反径向以及两个水平方向的载荷，相比同尺寸的钢球直线导轨，滚子的线接触形式具备更高的刚性与负载能力，在承受偏载力矩时的变形量更小，能够满足精密加工、检测场景下的运动平稳性要求。考虑到薄型化的设计目标，这款滑台的基座与滑座都采用了高刚性轴承钢经淬硬处理后精磨加工，整体厚度控制在极低的范围内，上下安装面的平行度、滚道的直线度都经过逐件校验，运动过程中的摩擦阻力波动极小，低速运行时不会出现爬行现象，能够实现微米级的进给精度。在安装边界方面，

　　滑台的上下安装面都加工有标准规格的螺纹安装孔，孔位布局遵循通用精密滑台的安装尺寸规范，不需要额外设计转接板就可以直接和市面主流的精密滑台做尺寸替换；滑台的行程范围匹配1025规格对应的设计行程，运动过程中滚子保持架不会出现脱出问题，两端内置的限位结构可以避免超行程运行造成的内部组件损伤。实际设备选型过程中，这类薄型十字滚子滑台常被用在多轴微调平台、精密测量仪器的进给轴、小型自动化设备的短行程精密移位工位，相比采用两套直线导轨垂直叠加搭建的十字运动平台，一体化滑台的累计安装误差更小，整体装配难度更低，同时占用的垂直方向空间可以压缩40%以上，非常适合在设备内部空间局促、同时对导向精度和承载刚性有要求的位置使用。设计建模过程中，

　　需要重点关注滚道的角度公差、滚子的直径分组精度、保持架的间隙控制这几个核心要点：滚道的V型角度如果存在偏差，会导致滚子和滚道的接触状态变差，运行过程中容易出现卡滞或者磨损加快的问题；滚子的直径差需要控制在微米级范围内，否则会导致滑台运行时的预紧力波动，影响运动精度；保持架和滚子之间的间隙需要匹配滑台的运行速度，间隙过小会增大运行阻力，间隙过大则会导致滚子在运动过程中出现歪斜，影响滑台的使用寿命。此外，滑台的安装面平面度也会直接影响最终的使用精度，如果安装基准面存在平面度误差，锁紧安装螺丝后会导致滑台基座产生变形，进而引起滚道扭曲，出现运行阻力增大、精度超差的问题，因此在配套结构设计时，安装基准面的平面度需要控制在对应精度等级要求范围内，同时安装螺丝的锁紧扭矩需要按照推荐值均匀施加，避免局部受力过大导致组件变形。
