车床用六角夹紧旋转工装夹头结构

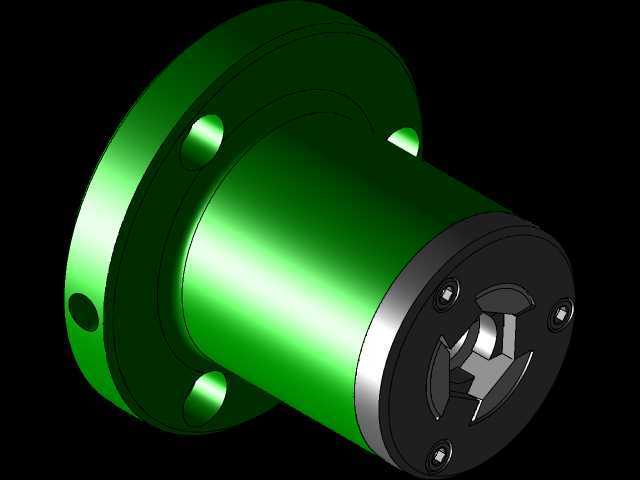

　　在批量六角轴类、六角头紧固件的车削加工场景里，这类旋转夹紧夹头是替代普通三爪卡盘提升装夹效率的核心工装，常配套在普通卧式车床、小型数控车床上使用，针对需要二次车削外圆、端面、倒角的六角型材工件，能省去逐次找正、反复调整卡爪的辅助工时，单工位装夹耗时可压缩至普通卡盘的三分之一。从实际加工工况出发，这类夹头的安装基准是后端带安装孔的法兰盘结构，法兰端面上均布的三个沉头安装孔直接与车床主轴端的连接法兰对位锁固，安装时需保证夹头内孔轴线与主轴回转轴线的同轴度控制在0.02mm以内，避免高速旋转时出现工件振摆、加工面圆度超差的问题；夹头主体的筒身部分做了等壁厚设计，既保证足够的结构刚性承受粗车时的切削抗力，也避免壁厚不均带来的旋转动平衡问题，

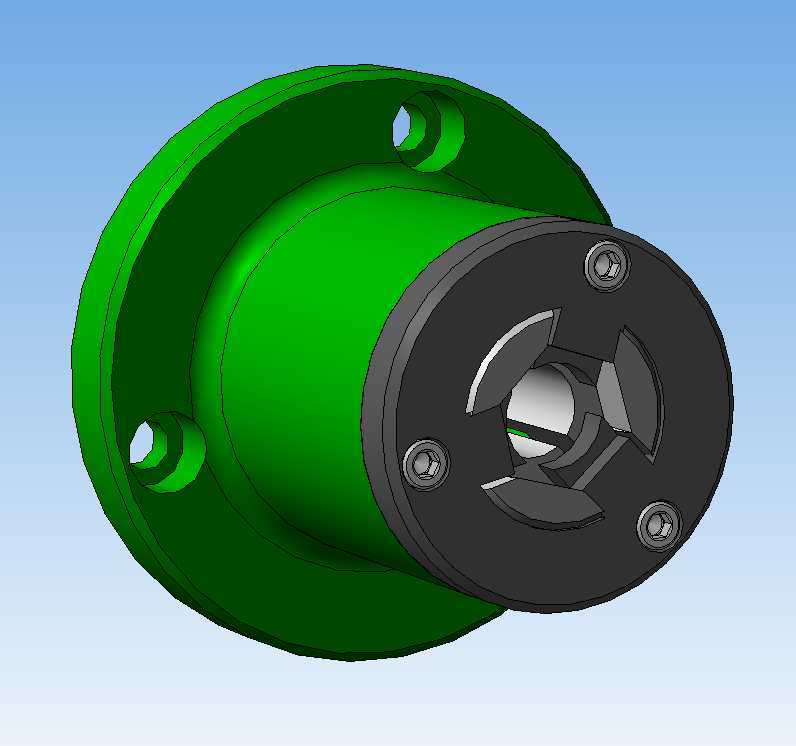

　　适配常规中小型车床的主轴转速区间，不会在高速进给时出现共振异响。夹头前端的夹紧端采用三瓣式同步夹紧结构，三个夹紧块的夹持面做了与六角工件对边匹配的V型定位面，夹紧时三个夹紧块同步径向收拢，能自动适配六角工件的对边尺寸，同时完成周向定位，避免工件在车削过程中出现跟转打滑；前端的黑色压盖通过三个内六角螺钉与夹头主体连接，压盖内侧加工有与夹紧块配合的斜向导向槽，当夹头内置的弹性驱动机构动作时，夹紧块会沿着导向槽做径向的同步开合，开合行程控制在3-5mm，既能覆盖对应规格六角工件的尺寸公差范围，也不会因行程过大导致夹紧块脱出导向槽。在功能设计上，这类旋转夹头兼顾了夹紧可靠性与装夹便捷性，夹紧块的夹持面做了淬硬处理，硬度达到HRC55-60，

　　能承受连续批量加工的磨损，长期使用后仅需更换夹紧块即可恢复夹持精度，无需整体报废夹头主体；夹头内部设计有轴向的工件定位台阶，工件插入夹头内孔后抵到定位台阶即可完成轴向定位，无需每次调整工件伸出长度，能保证批量加工时工件的轴向尺寸一致性，将轴向尺寸公差稳定控制在0.1mm以内。从安装边界来看，夹头的法兰外径、筒身外径都做了适配常规车床主轴安装空间的尺寸设计，安装后不会与车床的刀架、护罩产生运动干涉，夹头的内孔通径匹配对应规格六角工件的最大外接圆尺寸，工件可从夹头后端穿入，适配长棒料的连续送料加工场景，配合棒料送料机可实现无人化连续车削作业。在实际使用场景中，这类夹头除了适配六角工件的装夹，更换对应型面的夹紧块后也可装夹圆棒、

　　四方型材工件，具备一定的工装通用性，适合多品种小批量的机加工车间使用；夹头的旋转密封结构做了针对性设计，能阻挡车削过程中的切屑、切削液进入夹头内部的导向配合面，减少日常维护的频次，仅需定期在导向槽位置加注润滑脂即可保证夹紧动作的顺畅，不会出现切屑卡滞导致夹紧块无法开合的故障。设计这类夹头时，核心要平衡夹紧力与夹持精度的关系，夹紧力过大会导致六角工件的棱边被压伤，影响工件外观质量，夹紧力过小则会在粗车吃刀时出现工件移位，因此夹紧块的斜向导向角度经过反复验算，采用12度的自锁角度，既保证驱动机构输出较小的力即可获得足够的夹紧力，也能在驱动泄压后保持夹紧状态不会松脱，避免加工过程中工件飞出的安全隐患；夹头的所有回转部件都做了动平衡校正，剩余不平衡量控制在G2.5等级以内，在3000转/分钟的转速下运行平稳，不会给车床主轴带来额外的偏载，延长主轴轴承的使用寿命。
