三相蜗轮蜗杆减速电动机结构设计

　　在自动化生产线、输送设备、食品包装机械、小型工装夹具的动力选型场景中，这类集成蜗轮蜗杆减速结构的三相电动机是非常常见的动力单元，不同于独立电机搭配独立减速器的分体式安装方案，集成式设计能大幅缩减动力段的轴向安装尺寸，减少装配时的同轴度调校工作量，对于安装空间局促的紧凑型设备布局十分友好。

　　从实际使用场景来看，这类减速电机常被用在需要低转速大扭矩输出的工位，比如皮带线的主动辊驱动、小型翻转机构的动力源、自动化仓储的分拣拨杆驱动，相比直连普通三相电机需要额外搭配传动轮组减速的方案，蜗轮蜗杆结构自带的大减速比特性，能直接将电机输出的高转速降低到工位需要的工作转速，同时输出扭矩会随减速比等比例提升，省去了额外设计链轮、皮带轮传动组的步骤，也减少了传动环节的故障点。

　　从产品功能特性上看，蜗轮蜗杆结构本身具备反向自锁特性，也就是只能由电机端带动蜗杆驱动蜗轮输出，输出端无法反向驱动蜗杆转动，这个特性在垂直升降、倾斜输送这类需要防止负载倒溜的工位上非常实用，不需要额外加装电磁制动器就能实现停机后的位置锁止，能简化设备的安全结构设计，降低整体制造成本。当然设计时也要注意，蜗轮多采用铜质材料匹配钢制蜗杆，长期运行时的润滑维护要到位，否则蜗轮齿面的磨损速度会比齿轮传动结构更快，选型时需要根据实际负载的工作制、冲击载荷大小预留足够的安全系数。

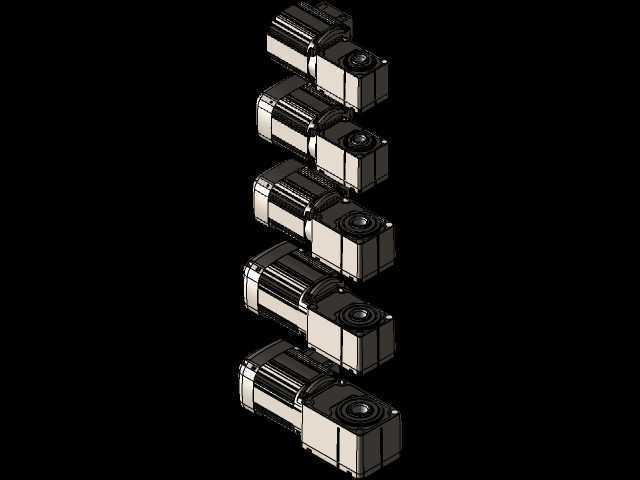

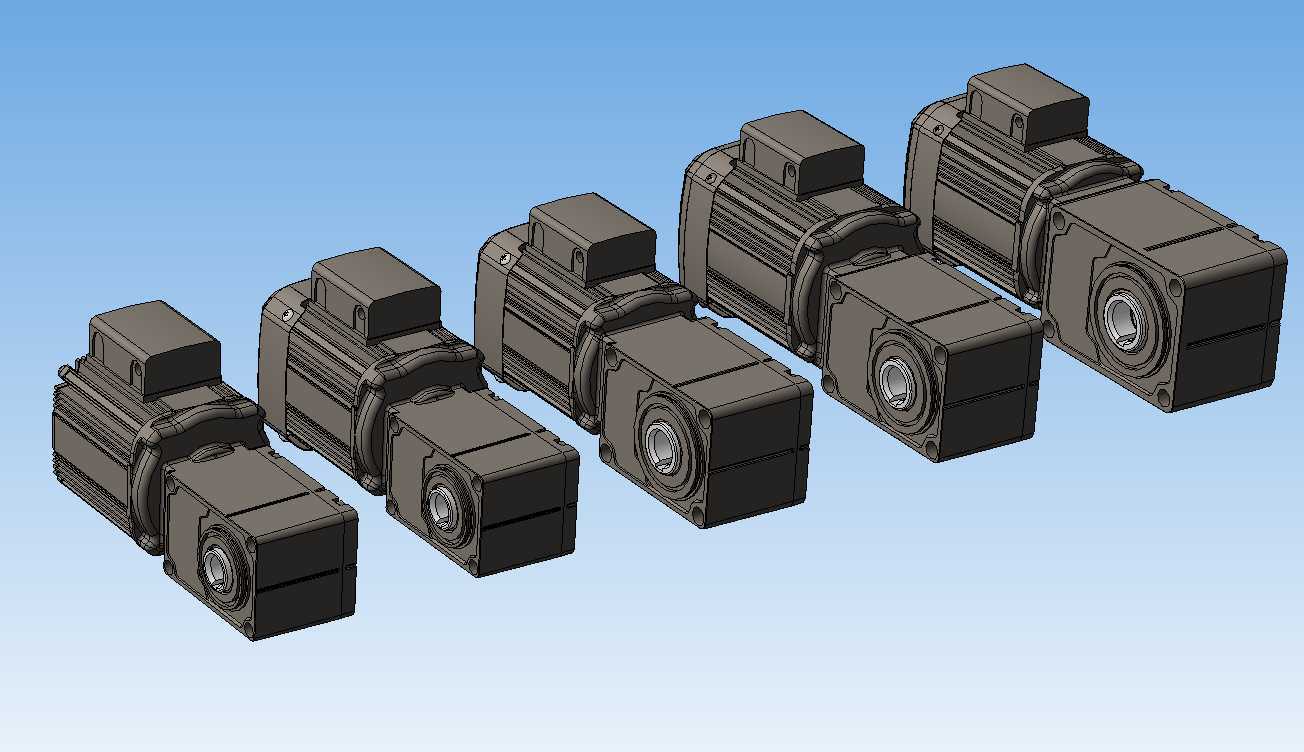

　　从设计思路上拆解这套模型，电机部分采用标准三相异步电机的定子、转子端盖结构，和减速箱的连接采用一体化铸造的法兰接口，保证两者的同轴度精度，避免运行时出现偏心振动。蜗杆部分直接加工在电机的输出轴端，省去了额外的联轴器连接，让结构更紧凑；蜗轮部分通过平键连接在输出轴上，输出轴采用双轴承支撑，能承受一定的径向载荷，适配带轮、链轮、法兰安装等多种输出连接方式。模型里呈现了不同减速比、不同输出轴规格的同系列机型，覆盖了常用的扭矩输出区间，方便选型时直接匹配对应参数的机型，不需要重新做结构适配。

　　关于外形尺寸与安装边界，这类集成减速电机的安装尺寸遵循通用的行业安装规范，底部的安装脚座预留了标准的长条形安装孔，能适配一定范围内的安装距调整，输出端的法兰尺寸、轴径、键槽尺寸都和同功率等级的标准减速电机通用，替换原有设备上的同类型电机时不需要修改安装支架的尺寸。设计选型时需要重点确认几个边界尺寸：首先是电机加减速箱的总长度，避免和设备上的其他结构件产生干涉；其次是输出轴的中心高，要和被驱动部件的输入轴中心高匹配，避免出现轴系不对中导致的轴承磨损、轴断裂问题；另外要注意输出轴的径向承载能力，如果是直接驱动滚筒、大直径链轮这类会产生较大径向力的负载，需要核算轴承的额定载荷，必要时选大一档机座号的机型，避免长期过载运行缩短使用寿命。

　　在三维建模过程中，这类系列化的产品适合采用参数化设计方式，把机座号、中心高、减速比、输出轴尺寸这些核心参数设置为可变参数，调整参数时就能自动生成对应规格的模型，能大幅提升系列化产品的建模效率，也方便后续出工程图时自动关联尺寸，减少人工标注的错误。建模时要重点还原蜗轮蜗杆的啮合关系，保证齿形的啮合间隙符合实际装配要求，避免做运动仿真时出现干涉；另外减速箱的油室、油封安装位、注油孔、放油孔这些细节结构也要准确还原，不然生成的工程图会缺失加工和装配需要的尺寸信息，无法直接指导生产。
