三菱S系列0.1kW单相齿轮减速电机结构

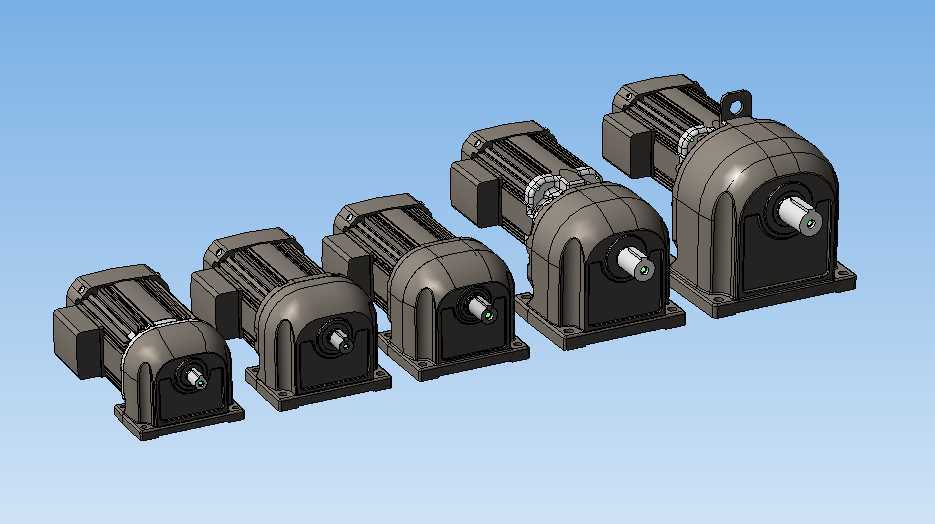

　　做小型自动化设备选型的时候，经常会碰到小功率低转速输出的需求，这时候普通单相电机转速太高扭矩不够，搭配独立减速箱又要额外做连接适配，安装空间也不好控制，这类一体式单相齿轮电机刚好能解决这类痛点。这次的同系列不同机座号的齿轮电机，覆盖了小功率段不同减速比、不同输出扭矩的需求，从轻型输送线的驱动，到小型包装设备的送料机构，再到食品机械的轻负载传动工位，都能找到适配的规格。

　　从实际使用场景来说，这类0.1kW功率段的单相齿轮电机，不需要三相供电，普通民用220V电源就能驱动，很适合分散布置的小型设备、商用配套设备使用，比如小型农产品加工设备、门店用的自动输送装置、小型升降机构的动力端，不用专门布设三相电路，现场部署门槛低很多。一体式的齿轮减速结构，把电机部分和减速齿轮箱做了集成设计，不用用户自己做电机和减速箱的同轴度校准，也不用额外采购联轴器、连接法兰，出厂的时候已经做好了齿轮啮合精度校准和密封，安装的时候直接固定底座、接好电源线和输出轴负载就能用，能省不少现场装配的调试时间。

　　设计层面上，这个系列的电机采用平行轴齿轮减速结构，齿轮组都封装在铸铁材质的减速箱壳体内，壳体做了加强筋设计，既可以保证齿轮啮合的刚性，减少重载下的壳体形变，也能辅助散热，长时间运行的时候齿轮箱的温升能控制在合理区间。不同机座号的产品，输出轴的轴径、键槽尺寸、底座安装孔的孔距都做了标准化设计，同功率段不同减速比的型号安装尺寸通用，后期设备维护更换的时候不用重新加工安装位，直接替换就能恢复运行，对设备运维来说很友好。输出轴采用实心轴结构，搭配标准平键连接，能适配链轮、联轴器、同步带轮等多种传动连接件，不用额外做轴的二次加工。

　　安装边界上，这个系列的电机都采用底脚安装方式，底座的四个安装孔做了沉台设计，固定螺栓可以从上方直接穿入锁紧，安装的时候不需要在安装板下方预留拧螺母的空间，对安装板的厚度适配范围也比较宽。电机的接线盒设置在机壳侧面，接线口做了防水密封接头，常规车间环境下不用担心粉尘、溅水对接线端的影响。不同机座号的整机长度、输出轴中心高都按功率和减速比梯度设计，选型的时候可以根据设备预留的安装空间，选择对应中心高的型号，不用额外做安装支架的加高或者下沉调整。

　　从功能特性来说，内置的齿轮组采用斜齿啮合设计，相比直齿齿轮传动，运行的时候噪音更低，传动平稳性更好，适合用在对运行噪音有要求的商用设备、办公配套自动化设备上。齿轮和电机轴的连接采用过盈配合加键连接的方式，大扭矩启动的时候不会出现轴和齿轮打滑的问题，传动可靠性更高。电机端自带散热风叶，风叶外有金属防护网，长时间连续运行的时候能把电机绕组的热量及时带出去，避免绕组过热烧损。减速箱的润滑油采用长效润滑脂封装，出厂的时候已经加注完成，正常使用周期内不需要用户定期更换润滑油，减少了后期维护的工作量。

　　实际选型的时候，要注意根据负载的实际转速需求选择对应减速比的型号，同时要核算输出轴的径向负载，不要超过电机允许的径向力上限，避免长时间过载导致输出轴弯曲或者齿轮过早磨损。安装的时候要保证电机底座和安装面完全贴合，固定螺栓要加防松垫圈，设备运行过程中如果有振动的工况，要定期检查螺栓的紧固情况。接线的时候要注意单相电机的启动电容接线方向，接反了会导致电机反转，虽然不会直接烧损电机，但会影响设备的正常运行，接线完成后要先点动确认转向正确再带负载运行。
