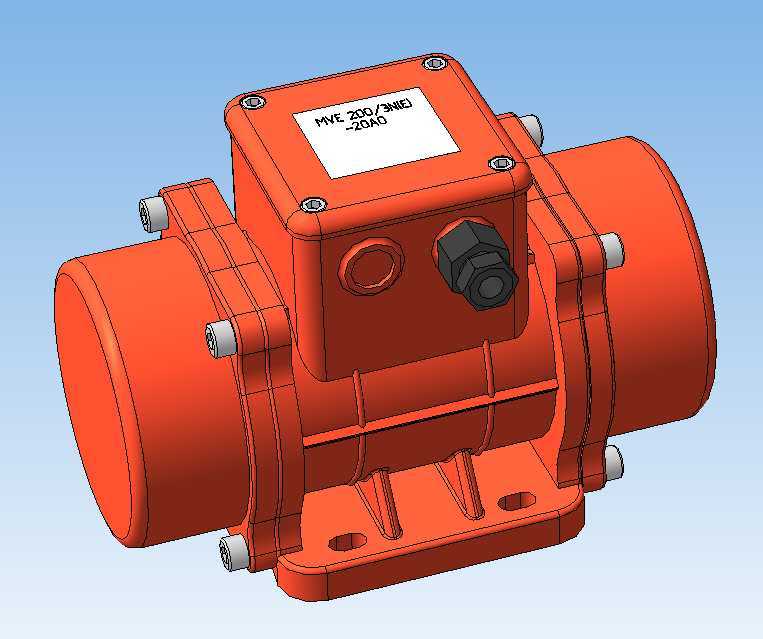

工业级电动振动激振装置结构设计

　　在散料处理、物料筛分、料仓防堵这类工业场景里，振动激振源是决定整套设备运行效率的核心部件，这款电动振动装置的设计完全围绕工业现场的实际使用需求展开，没有多余的装饰性结构，每一处造型都服务于功能实现。从实际应用场景来看，这类振动装置常被安装在小型振动筛的侧板、储料仓的仓壁、振动给料机的槽体侧面，也可作为小型振动台的激振源使用，依靠自身产生的高频定向振动力，消除物料在仓内的起拱、堵料问题，或是带动筛分设备完成物料的粒度分级，或是让给料槽内的物料保持均匀连续的输送状态，在食品加工、建材生产、矿山筛分、化工物料输送这类工况里都能见到同类型设备的身影。

　　从功能特性上看，这款振动装置采用双出轴偏心块的激振结构，两端的偏心块在电机转子带动下同步旋转，旋转过程中产生的离心力会沿垂直于转轴的方向形成周期性激振力，激振力的大小可以通过调整外侧偏心块的相对夹角来改变，适配不同工况下对振动力的需求。整机采用全封闭的铸铁壳体结构，接线部位采用防水密封接头，能够适应粉尘较多、有轻度溅水的工业现场环境，壳体表面的散热筋结构沿着壳体轴向布置，在设备连续运行时能够快速将绕组产生的热量传导到外界，避免长时间运行出现过热问题。底座采用一体化铸造的安装脚，两个长圆形安装孔可以适配一定范围内的安装孔距偏差，降低现场安装的对位难度，安装脚与主机壳体之间设置有加强筋结构，能够承受设备运行时的高频振动载荷，避免长期运行出现底座断裂的问题。

　　在设计思路上，这款模型完全遵循工业振动设备的设计逻辑，首先确定激振力的输出方向与设备的安装基准面平行，保证振动力能够有效传递到被驱动的设备上，不会产生额外的分力损耗。接线盒设置在壳体顶部的侧方位置，既方便现场接线操作，也能避免设备上方落料、滴水直接对接线部位造成影响，接线盒的端盖采用螺栓紧固，密封垫内置在端盖与盒体的结合面，保证密封可靠性。两端的轴承座部位设计有足够的壁厚，轴承选用大游隙的振动设备专用轴承，能够承受高频振动下的径向载荷，端盖部位设置有油封结构，防止润滑脂在振动过程中泄漏，同时阻挡外界粉尘进入轴承内部。整机的重心被设计在安装面的中心垂线上，保证设备运行时的振动平稳，不会出现额外的扭振，降低安装螺栓的疲劳载荷。

　　从外形尺寸与安装边界来看，这款振动装置的整体结构紧凑，横向总长度适配小型设备的安装空间，不会占用过多的设备侧板安装位置，壳体的径向尺寸控制合理，安装后不会与周边的设备结构产生干涉。底部安装面的平面度有严格的设计要求，安装时需要保证与被安装设备的板面完全贴合，避免出现点接触导致的应力集中，两个安装孔的中心距按照行业通用的安装尺寸设计，能够直接替换同规格的同类振动装置，不需要对原有设备的安装孔进行二次加工。接线头的伸出方向垂直于壳体顶面，接线时需要预留足够的线缆弯曲半径，同时线缆要设置有防松固定结构，避免设备运行时的振动拉扯线缆接线端，造成接线松动。两端的偏心块外侧设置有保护罩结构，防止运行过程中偏心块剐蹭到周边的线缆或是结构件，保护罩通过螺栓固定在端盖上，日常维护调整偏心块夹角时可以快速拆卸。

　　在实际选型使用时，需要根据被驱动设备的总重量来匹配对应激振力的型号，这款装置的激振力范围适配中小型振动设备的需求，安装螺栓需要选用高强度螺栓，并且加装防松垫圈，定期检查螺栓的紧固状态，避免长期振动导致螺栓松动。设备的润滑维护点设置在两端的轴承端盖上，定期补充润滑脂即可保证长期稳定运行，整机没有易损的外露结构，日常维护成本较低，适合在连续运行的工业生产线上使用。
