重载工况嵌入式油位观测指示装置

　　在重型液压站、大型减速机箱体、冶金设备稀油润滑站、矿山机械油箱这类长期处于高振动、大温差、油污侵蚀的工况场景里，传统的玻璃管式油标、小型塑料油位计经常出现密封失效、视窗刮花、受振碎裂的问题，这款重载型油位指示装置就是针对这类痛点完成的结构设计。从实际使用逻辑出发，这类油位指示装置的核心作用，是让运维人员无需开盖、无需借助额外检测工具，就能直观判断箱体内润滑油、液压油的存量位置，避免缺油导致的齿轮干磨、液压泵吸空、轴承烧结等恶性设备故障，同时也能辅助观察油液的乳化、杂质沉积状态，提前预判油液变质风险。

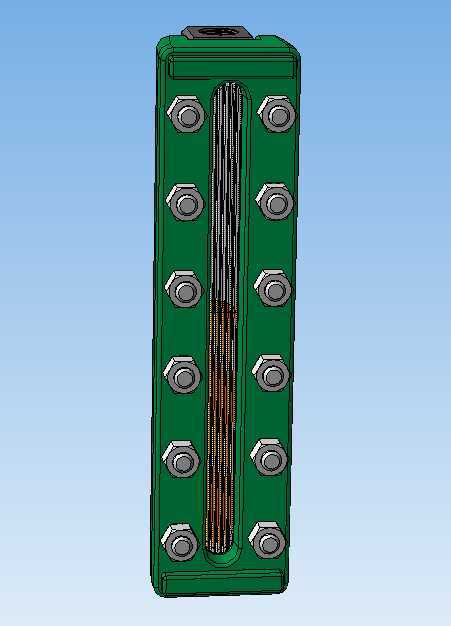

　　设计过程中首先考虑的是安装适配性，整体采用长条形立式布局，主体基座选用耐油工程塑料一体注塑成型，相比金属材质能更好地和箱体金属壁面形成热胀冷缩的形变适配，避免长期温度循环后出现安装面渗漏。视窗部分采用内嵌式长条耐油透明材质，视窗两侧对称布置12个M6内六角安装孔，孔位间距经过统一校准，适配市面上多数重型油箱的预留安装位，安装时只需在箱体壁面开出对应尺寸的长方安装孔，在基座与箱体接触面预置耐油橡胶密封垫，依次对角拧紧安装螺栓即可完成固定，不需要额外焊接法兰座，大幅降低现场改造的施工难度。安装边界上，装置整体突出箱体外壁的厚度控制在22mm以内，不会和周边的管路、护罩产生干涉，基座嵌入箱体内部的深度仅8mm，不会干扰箱体内油液的正常流动，也不会被箱内旋转部件剐蹭。

　　结构细节上，视窗与基座的连接采用多层压合密封结构，透明视窗的内侧和外侧都设置了密封胶条卡槽，装配时胶条受压后能完全填充配合间隙，即便在0.3MPa的箱内微正压工况下，也不会出现油液渗漏问题。视窗表面做了硬化防刮处理，日常擦拭清理附着的油污、灰尘时不会留下划痕，长期使用也能保持清晰的观测视野，视窗旁预留了油位刻度标识的模压位置，可根据不同箱体的油位要求标注最高、最低警戒油位，运维人员巡检时一眼就能判断油位是否处于合理区间。装置顶部预留了可选装的温度传感器安装孔，对于需要同时监测油温的场景，可直接拧入铂电阻温度探头，不需要在箱体上额外开孔，进一步拓展了使用场景。

　　从工况适配角度，这款装置的所有外露金属件都采用304不锈钢材质，包括安装螺栓、压圈，在潮湿、有弱腐蚀介质的车间环境里也不会出现锈迹，避免锈渣掉落污染油液。基座材质选用添加了抗老化剂的增强尼龙，可在-30℃到120℃的油液环境下长期工作，不会出现材质脆裂、溶胀变形的问题，相比普通轻型油位计，抗振动性能提升4倍以上，即便在锻压设备、破碎设备这类强振动工况下，也不会出现视窗脱落、密封失效的故障。建模过程中对所有安装孔的位置度、密封槽的尺寸公差都做了严格的参数化定义，每个配合面的倒角、拔模角度都按照注塑工艺要求做了优化，既满足开模生产的工艺性，也保证了装配后的密封可靠性，同时模型里完整还原了内部的油液导流结构，油液可以顺畅进入视窗腔体内，不会出现气堵导致的油位显示失真问题。
