LR4095型直线滚子轴承结构设计

　　在重载直线传动场景中，普通滚珠直线导轨的承载能力往往难以满足冲压设备送料机构、重型机床工作台滑座、大型自动化生产线移载工位的使用需求，这类工况下直线滚子轴承的应用优势十分突出。LR4095厚度规格的直线滚子轴承，核心采用圆柱滚子作为滚动传力元件，相比同截面尺寸的滚珠类直线支承，滚动体与滚道的接触形式从点接触变为线接触，单位接触面积的承压能力提升数倍，同时抗冲击载荷的表现更稳定，在频繁启停、瞬时过载的往复直线运动工况下，能长期保持运行精度不出现快速衰减。

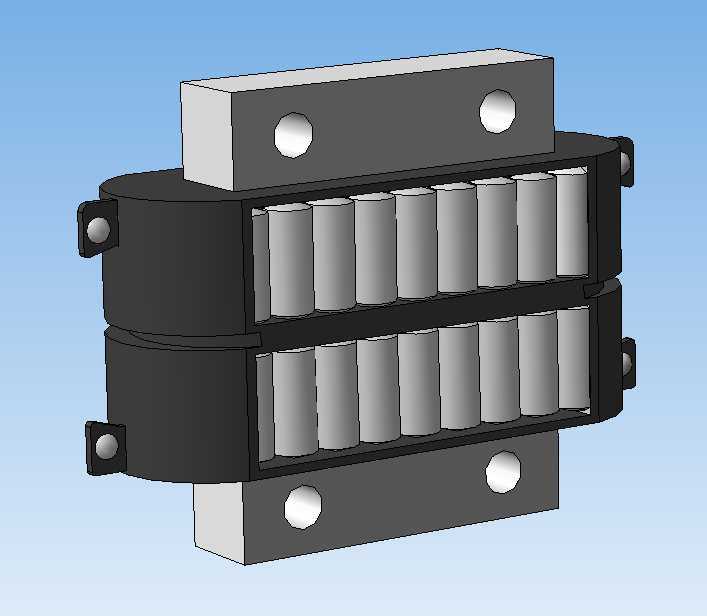

　　从结构设计逻辑来看，这款轴承采用双列滚子对称排布的结构，两列滚子的轴线保持平行，滚动体安装在保持架的独立兜孔内，保持架采用耐磨低摩擦的工程材质加工，兜孔与滚子的间隙控制在合理范围，既避免滚子运行过程中出现歪斜卡滞，又能保证滚子在循环滚动过程中不会发生相互摩擦剐蹭，降低运行过程中的阻力与磨损速率。轴承上下两端设置带安装孔的钢制支承板，安装板与滚道基座采用一体化加工成型，安装孔的位置度公差严格控制，保证安装时轴承与安装基面的贴合度，避免因安装偏差导致滚子受力不均，出现局部磨损加剧的问题。

　　实际选型应用时，首先要明确安装边界的尺寸约束，这款轴承的厚度尺寸适配LR4095对应的安装槽位，安装时需要保证配套导轨的滚道面硬度达到HRC58-62，表面粗糙度控制在Ra0.8以内，导轨的直线度公差需要根据设备的运行精度要求匹配，通常普通工业级应用下每米长度直线度不超过0.02mm。安装过程中要先清理安装基面的毛刺与杂物，将轴承平稳放置在安装位后，采用对角分次拧紧的方式固定安装螺栓，螺栓的拧紧扭矩要符合对应规格螺栓的预紧力要求，避免单侧受力导致轴承基座变形，影响滚子的正常滚动。

　　在不同的行业场景中，这款轴承的适配性也有差异。在金属切削机床的横向进给滑台应用中，它可以承受切削过程中产生的垂直方向切削力与横向进给力，保证滑台进给过程的平稳性，避免切削颤振影响工件加工表面质量；在重型物流输送线的顶升移载机构中，它能承载大重量托盘的往复移动载荷，长期运行下的精度保持性可以减少设备维护频次；在锻压设备的自动送料机构中，它的抗冲击特性可以适配锻压工位瞬时的冲击载荷，不会像滚珠类支承那样在冲击下出现滚道压痕、运行卡涩的问题。

　　设计建模过程中，需要重点关注几个关键尺寸的配合关系：一是滚子直径与滚道槽的曲率匹配，滚道槽的曲率半径略大于滚子半径，保证接触应力分布均匀，避免边缘应力集中；二是保持架兜孔的间隙设计，间隙过小会增大滚子转动阻力，间隙过大会导致滚子运行过程中出现歪斜，甚至在高速往复运动中出现窜动异响；三是两端密封结构的设计，虽然这款模型展示的是开式结构，但实际应用中如果工况存在粉尘、切削液飞溅的情况，需要在轴承两端加装密封挡片，防止杂物进入滚道内部，刮伤滚子与滚道表面，缩短轴承使用寿命。

　　另外，安装时的预紧调整也十分关键，对于需要高刚性、高精度的应用场景，可以通过调整安装螺栓的预紧力，或者在轴承与安装基面之间添加调整垫片的方式，给轴承施加适当的预载荷，消除滚动体与滚道之间的初始间隙，提升支承整体的刚性，减少负载作用下的弹性变形量。但预紧力不能过大，否则会增大运行阻力，加剧滚动体与滚道的磨损，反而降低轴承的使用寿命，通常预紧力的大小需要根据实际负载大小、运行速度、精度要求综合计算确定，预紧后运行的摩擦力要保持均匀，无卡滞点。日常维护过程中，需要定期给轴承补充润滑脂，润滑脂选用极压型锂基脂即可，注脂时要保证润滑脂能充分进入滚子与滚道的接触表面，同时清理掉轴承表面附着的金属碎屑、粉尘等杂物，避免杂物随润滑脂进入滚道内部造成磨粒磨损。
