三爪式轴承拆卸拉拔工具结构设计

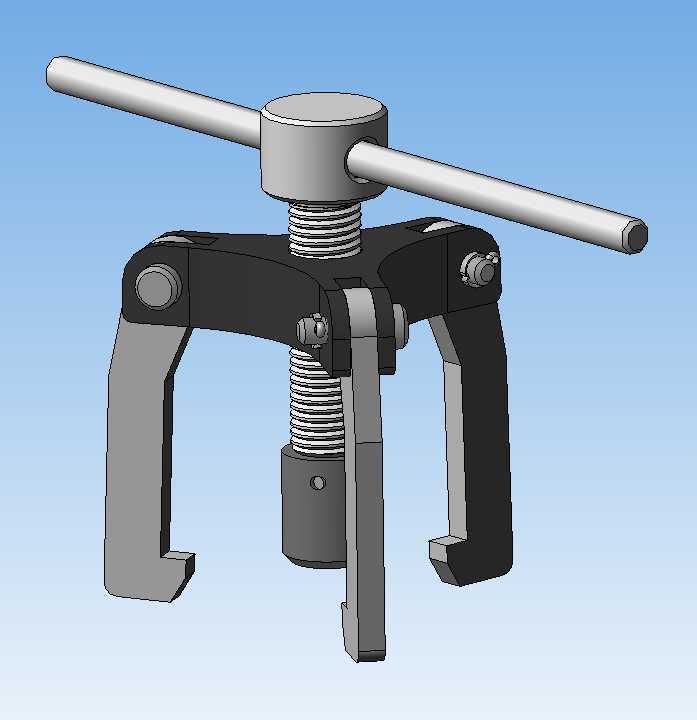

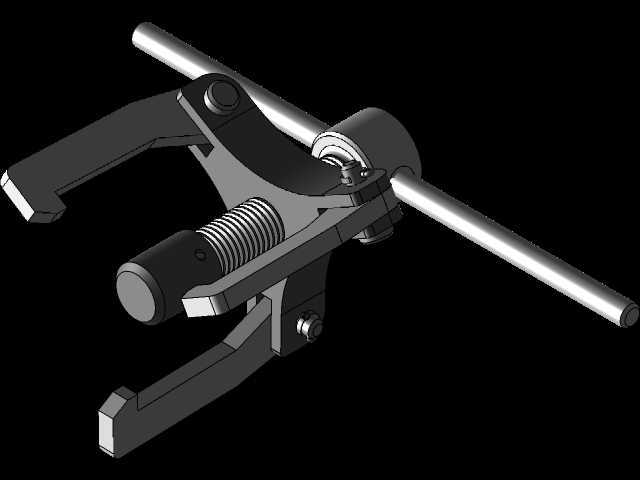

　　在设备检修、机械装配的现场作业场景中，过盈配合轴承的拆卸一直是一线维修人员绕不开的作业环节，传统敲击、撬别拆卸方式很容易损伤轴承外圈、安装轴颈甚至设备腔体，这款三爪结构的手动轴承拉拔器，正是针对这类作业痛点设计的专用拆装工具。从结构逻辑来看，整套工具采用中心螺杆施压、三爪同步勾拉的受力方案，顶部的横向长杆作为力臂输入结构，作业时通过转动横杆带动中心梯形螺纹副进给，螺杆顶端的压头会顶在待拆卸轴承的安装轴端面，随着螺杆持续旋进，三个均匀分布的卡爪会同步对轴承内圈或者外圈施加均匀的轴向拉力，让轴承沿着轴的轴向平稳脱出，完全避免单侧受力带来的轴承偏斜、卡滞甚至零件崩裂的问题。

　　设计过程中，卡爪的铰接结构做了针对性的适配，每个卡爪都通过销轴与上部的爪架主体连接，允许卡爪在一定范围内开合摆动，能够适配一定直径区间内的轴承拆卸需求，不需要针对单一尺寸轴承更换专用卡爪，兼顾了不同规格轴承的作业通用性。卡爪的勾头位置做了加厚处理和直角卡位设计，作业时勾头可以牢牢卡在轴承的端面台阶处，避免拉拔过程中出现滑脱、打滑的安全隐患；卡爪的开合行程经过校核，既能够覆盖常规小型设备中常用的深沟球轴承、圆锥滚子轴承的外径范围，也不会因为开合角度过大导致卡爪受力角度恶化，保证拉拔过程中卡爪的受力始终沿轴向传递，减少额外的弯矩负载。

　　中心螺杆采用梯形传动螺纹设计，相比普通三角螺纹拥有更好的传动效率和承重能力，长时间承受大拉力负载时也不会出现螺纹滑牙、变形的问题，螺杆底部的压头做了可转动的活接设计，压头接触轴端面时不会随着螺杆同步转动，避免旋转摩擦刮伤轴端的中心定位孔或者端面精度。上部的力臂横杆与螺杆头部采用通孔穿装结构，横杆可以在孔内自由滑动，作业时可以根据需要的力矩大小调整横杆的伸出长度，需要大拉力时将横杆两端拉出更长，利用更长的力臂降低操作力度，空间受限的作业场景下可以将横杆推短，适配狭窄空间内的转动操作。

　　从安装边界和作业尺寸来看，这套拉拔工具的整体收拢外径可以适配小到十几毫米内径的小型轴承拆卸，卡爪完全张开时可以覆盖百毫米级外径的中型轴承拆卸需求，整体轴向长度预留了足够的拉拔行程，能够满足常规轴伸端轴承的拆卸行程要求，不需要额外加装接长杆就可以完成大部分常规检修场景的作业。爪架主体采用对称式结构设计，三个卡爪沿圆周120度均匀分布，拉拔过程中三个受力点的拉力始终保持同轴，不会对轴承产生偏载力，既可以保护被拆卸的轴承不会因为受力不均出现保持架变形、滚道损伤，也能避免轴承受力偏斜卡在轴颈上，降低拆卸过程的作业难度。

　　在实际现场使用中，这类手动三爪拉拔工具不需要外接动力源，不管是车间内的固定设备检修，还是户外现场的设备抢修都可以直接使用，整体结构没有易损的复杂零部件，日常维护只需要定期在螺纹副、铰接销轴位置加注润滑脂，就可以长期保持顺畅的操作手感。相比液压式拉拔工具，这款纯机械结构的拉拔器整体重量更轻，携带收纳更方便，不会出现液压密封件老化漏油的问题，对于维修频次不算极高的常规设备运维场景来说，实用性和可靠性更有优势。设计时也充分考虑了作业的安全性，所有卡爪的棱边都做了倒钝处理，横杆的两端做了圆弧收头，避免操作过程中划伤作业人员，爪架的受力截面经过强度校核，在额定拉拔负载下不会出现结构变形、断裂的问题，能够满足常规机械维修场景下的轴承拆卸作业需求。
