手持式滚轮切割刀具结构设计

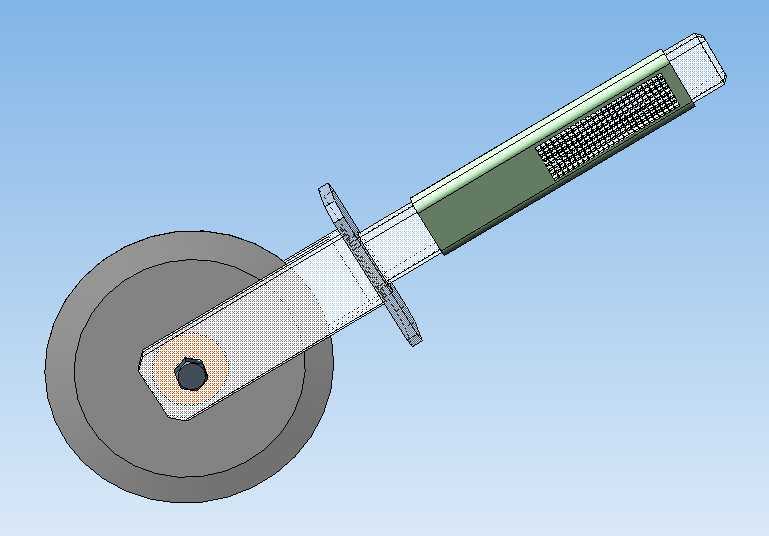

　　这款手持滚轮式切割工具，主要面向软质卷材、薄型板材的现场裁切作业场景，常见于广告喷绘制作、服装面料裁切、皮革加工、墙纸铺装、包装材料分切等一线作业环节，相比传统固定式裁切设备，它无需复杂的安装调试，操作人员握持即可完成走刀裁切，适配小批量、多工位、现场移动作业的需求，能有效弥补大型裁切设备无法覆盖的灵活作业场景。从结构设计逻辑来看，整体采用长条形握持主体加前端滚轮刀头的布局，握持段做了防滑纹理处理，贴合人手握持的发力角度，作业时操作人员可以通过握持段施加稳定的下压力，让前端滚轮刀头始终贴合待裁切材料表面，避免走刀过程中出现翘边、裁切深度不足的问题。刀头部分采用圆形滚轮刀片设计，刀片通过中心紧固件固定在刀架前端，

　　刀架与握持主体之间设置了限位挡片，裁切时挡片可以贴靠在直尺或者待裁切材料的边缘，起到导向定位的作用，保证裁切路径的直线度，避免走刀偏移导致的材料报废。刀片的安装结构做了快拆考量，中心紧固件采用标准内六角结构，操作人员使用常规内六角扳手即可完成刀片的更换，无需专用工具，适配不同材质裁切时的刀片更换需求，比如裁切较厚的皮革材料可以更换刃口角度更大的刀片，裁切薄型墙纸可以更换更锋利的薄刃刀片。握持主体的内部设置了刀片收纳腔，日常备用的刀片可以存放在握持段内部，避免作业过程中需要更换刀片时来回取件，提升连续作业的效率，握持段的尾部做了圆滑过渡处理，避免长时间握持时硌手，符合手动工具的人机工程设计要求。从安装边界尺寸来看，

　　整体长度控制在单手握持的舒适区间，前端滚轮刀头的直径适配常规裁切作业的下压力行程，刀架伸出长度保证裁切时握持的手不会蹭到待裁切材料表面，避免弄脏材料或者干扰走刀路径。限位挡片的突出尺寸经过反复校核，既能够保证贴靠导向时的稳定性，又不会因为突出过多导致在狭窄空间作业时出现干涉。滚轮刀片的转动间隙做了严格控制，既保证刀片能够顺畅滚动实现连续裁切，又不会因为间隙过大导致刃口晃动，出现裁切毛边、切口不齐的问题。刀架与握持主体的连接部位做了加强结构，避免长时间施加下压力时出现连接断裂、变形的问题，整体结构没有多余的复杂零件，日常维护只需要定期清理刀片缝隙的裁切残渣、在滚轮转动部位加注少量润滑脂即可，不需要复杂的保养流程。在实际作业过程中，

　　这款工具可以适配多种厚度的软质材料，下压力可以通过操作人员的握持力度灵活调整，裁切薄型材料时减小下压力避免切到下方的垫层面，裁切较厚材料时适当增大下压力保证一次切透，相比传统的美工刀裁切，滚轮式走刀的阻力更小，长时间作业的手部疲劳度更低，而且圆形刀片的刃口接触长度更长，刀片的使用寿命比固定式美工刀片更长，减少频繁换刀片的时间损耗。导向挡片的设计也让新手操作人员能够快速裁切出直线度合格的裁切面，不需要长时间的操作练习即可上手，降低了作业的技能门槛。
