石膏板管道固定用C型安装支架结构

　　在室内管线明装与隐蔽安装的施工场景中，石膏板轻质隔墙的管线固定一直是现场安装的常见痛点——常规膨胀螺栓在石膏板内部握裹力不足，承重后易出现墙面开裂、固定点松脱的问题，尤其是直径14mm的小口径给排水支管、穿线护套管，沿墙面敷设时需要适配石膏板基层的专用固定构件，这款C型卡接式支架就是针对这类场景开发的专用固定件。

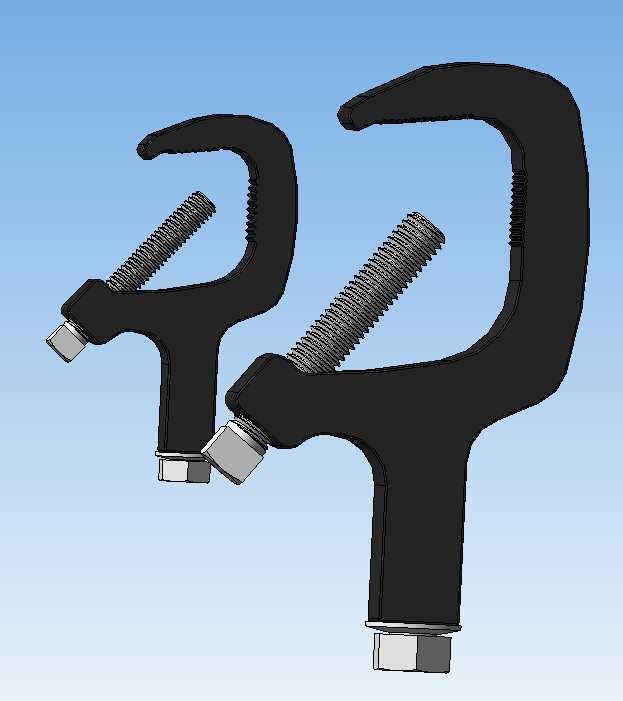

　　从结构功能来看，该支架采用C型开口钩体搭配顶紧螺杆的组合结构，C型钩的开口尺寸适配14mm外径管道的卡入需求，钩体内侧做了细齿防滑纹理，当管道卡入钩体后，旋动侧方的六角头螺杆，螺杆端部的平垫压头会逐步抵紧管道外壁，配合钩体内侧的防滑齿，可完全限制管道的径向窜动与轴向滑移，避免管道因通水振动、温度形变出现的固定松脱问题。支架底部的柱形连接段是适配石膏板安装的核心结构，安装时无需在石膏板背面预设预埋件，仅需在石膏板上钻出对应直径的安装孔，将底部柱段穿入孔内后，旋动尾部的六角锁紧螺母，柱段端部的膨胀压头会在石膏板背面撑开形成倒扣式受力面，将整个支架的受力均匀分散到石膏板的孔位周边，相比普通塑料膨胀管，这种金属一体式的膨胀结构单点承重可提升三倍以上，完全满足小口径管线的固定承重要求。

　　设计过程中首先明确了安装边界的约束条件：石膏板的常规厚度为9.5mm与12mm两种规格，因此支架底部的膨胀段有效锁紧长度做了15mm的冗余设计，可兼容两种常规厚度的纸面石膏板安装，无需针对不同板厚更换配件；C型钩的开口中心到底部安装柱的轴线距离设置为22mm，既保证管道安装后与墙面留有足够的操作间隙，方便后期管道保温层包覆、检修操作，也不会因间隙过大导致管道受力力臂过长，增加固定点的承重负荷。顶紧螺杆的行程做了10mm的冗余设计，除了适配标准14mm外径的管道外，也可兼容外径12-16mm范围内的不同材质管线，包括PVC穿线管、PPR给水管、薄壁金属电线管等常见室内管线，提升了构件的通用适配性。

　　从实际施工的使用反馈来看，这款支架相比传统的管卡加膨胀螺栓的固定方式，安装效率可提升40%以上——传统固定方式需要先在墙面钻孔、塞入膨胀管、再用自攻螺丝固定管卡，整个流程需要至少三步操作，而这款支架为一体式结构，钻孔后直接穿入支架、锁紧背部螺母即可完成支架固定，再放入管道旋紧顶丝就完成了管线固定，单人即可完成全部操作，尤其适合家装水电改造、小型办公空间管线明装的施工场景。结构细节上，所有棱角位置都做了R1.5的圆角倒钝处理，避免安装过程中划伤施工人员，也不会破坏管道的外壁防护层；螺杆端部的压头采用了内嵌式的平垫结构，压头可随螺杆转动小幅自适应偏转，保证压合面与管道外壁完全贴合，避免局部压应力过大损伤薄壁管材。

　　建模过程中对各个配合面的公差做了针对性设置：C型钩的内圆弧面与管道的配合间隙控制在0.2mm以内，既保证管道可以顺利卡入，也不会因间隙过大导致管道固定后出现晃动；顶紧螺杆与钩体上的螺纹孔采用6H/6g的标准配合，保证螺杆旋动顺畅无卡滞，同时具备足够的锁紧力，长期受振动也不会出现退丝松脱；底部膨胀段的压头采用锥面导向结构，穿入石膏板安装孔时可自动对中，无需刻意调整位置即可顺利穿入，降低现场安装的对位难度。针对石膏板材质脆性大、易开裂的特性，支架底部与石膏板正面接触的位置做了直径20mm的圆形承压垫片，锁紧螺母时垫片会完全贴附在石膏板表面，将锁紧力分散到更大的接触面积上，避免局部压强过大导致石膏板表层纸面破损、甚至板体开裂，即使在石膏板的板缝位置安装，也能保证足够的连接强度。
