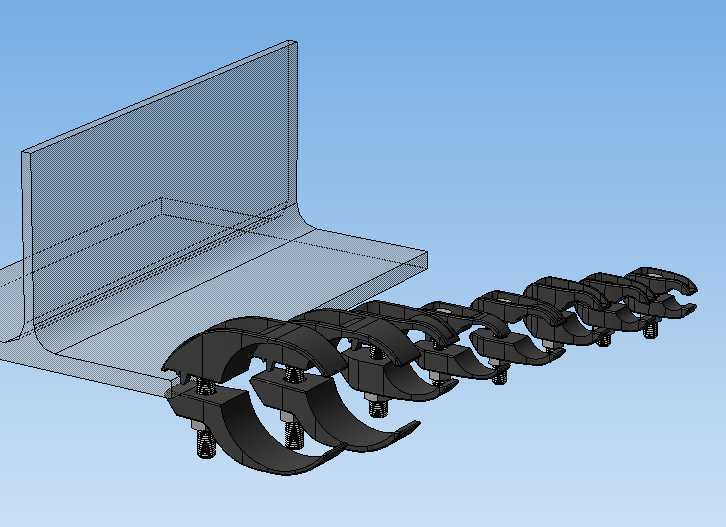

多管路L型安装梁夹固定组件结构

　　在工业现场的管线布设作业中，这类带L型安装座的多联梁夹，是解决设备侧、墙面侧多管路并行固定的常用结构件，常见于液压站周边管线排布、气动系统走线、设备冷却管路固定这类场景，区别于单孔管夹逐点安装的繁琐，多联排布的结构可以一次性完成多根同径或近径管路的定位，大幅减少现场安装的打孔、对齐工作量。从结构设计来看，L型安装座的两个垂直板面分别承担不同的连接功能，垂直板面可贴附在设备机架立面、墙面安装梁或者钢结构立柱侧面，水平板面则作为管夹组的承载基座，安装时可以先将L座通过螺栓固定在安装基准面上，再逐段扣合管夹完成管路固定，也可以提前在地面将管夹与管路预装完成后，整体抬升对齐安装孔位完成固定，适配不同的现场施工条件。

　　管夹部分采用上下对开的抱箍结构，抱箍内侧做了适配圆管外壁的圆弧曲面，上下抱箍通过两侧的螺栓副实现锁紧，锁紧时螺栓的预紧力可以让抱箍均匀抱紧管路外壁，既可以限制管路沿轴向的窜动，也能避免设备运行时管路振动产生的位移、磕碰问题，每一组抱箍之间预留了均匀的间隙，这个间隙一方面是给螺栓锁紧预留操作空间，另一方面可以避免多根管路紧贴在一起，减少管路之间的摩擦干扰，也给后期管路维护、更换预留了操作空间。从安装边界来看，L型安装座的板面厚度经过受力校核，能够承载多根充液管路的静态重量与运行时的振动载荷，垂直安装面上的孔位采用长圆孔设计，可以在安装时微调上下位置，抵消现场安装的孔位误差，不需要二次扩孔就能完成对齐；

　　水平承载面上的管夹安装孔位沿长度方向等距排布，孔距匹配常规工业管路的布设间距要求，既不会因为间距过小导致管路弯折半径不足，也不会因为间距过大浪费安装空间。这类梁夹的设计思路核心是兼顾安装效率与固定可靠性，区别于传统的焊接式管码，这种装配式的结构不需要现场焊接作业，不会破坏安装基面的防腐层，后期如果需要调整管路位置、增减管路数量，只需要松开对应位置的螺栓就能完成调整，不需要破坏原有安装结构。在实际选型应用中，这类结构尤其适合管路排布密集、后期改线需求较多的设备区域，比如自动化生产线的气动管线集群、注塑机周边的冷却水管路、液压设备的控制油管排布，多联结构可以让整排管路保持整齐的排布走向，避免管线杂乱交叉，

　　也方便日常巡检时快速识别管路走向、排查漏点。抱箍的圆弧尺寸适配常规的工业硬管外径范围，锁紧时不会因为局部应力过大夹伤管壁，对于带外层防护套的软管也能提供足够的抱紧力，不会因为管路内部介质压力波动导致管夹松脱。L座的折弯处做了圆弧过渡处理，避免应力集中导致长期受载后折弯处开裂，整体结构没有复杂的异形曲面，加工时可以通过板材折弯、冲压成型，生产效率高，成本可控，同时结构强度完全满足工业现场的使用要求。在三维建模过程中，这类结构需要重点校核抱箍的抱紧力与螺栓预紧力的匹配关系，避免螺栓过紧导致抱箍塑性变形，也要校核L座安装面的平面度，保证安装时能够与基准面完全贴合，不会出现局部悬空导致固定不稳的问题；管夹之间的间距设置需要考虑管路的最小弯曲半径，当管路需要从梁夹位置引出接向设备接口时，预留的间隙可以保证管路弯折时不会产生死折，影响介质流通效率。
