三爪式带金属嵌件塑料手柄紧固螺钉

　　这类带金属嵌件的三爪塑料手柄紧固件，在轻工装配、检测治具、小型实验设备、民用器械的手动调节场景里应用极广，区别于需要工具拧动的标准外六角或内六角紧固件，它的核心价值是无需额外辅助工具，操作人员徒手就能完成锁紧、调节、松脱动作，在需要频繁拆装、快速调整工位、无工具作业的场景下，能大幅降低操作门槛，提升装配与调试效率。

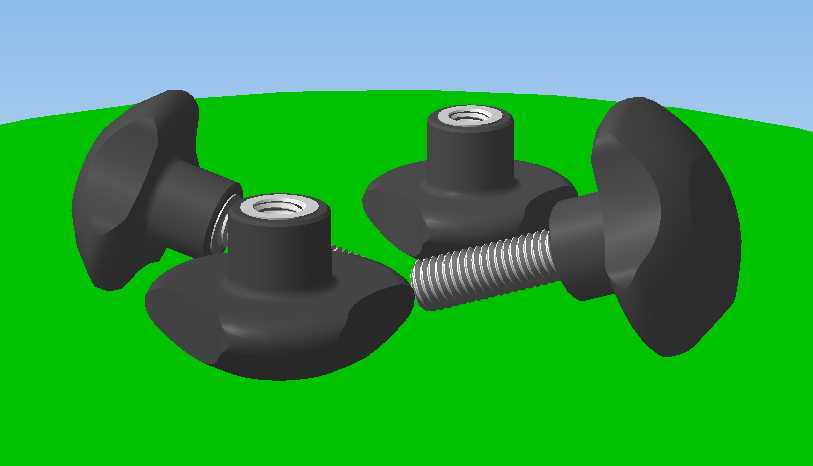

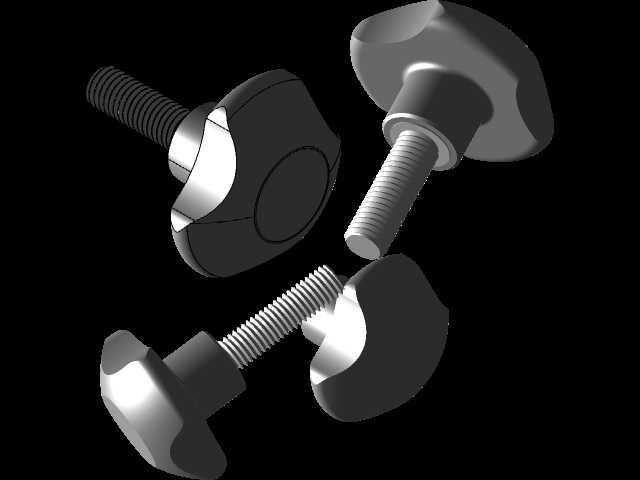

　　从结构设计逻辑来看，这款紧固件分为塑料握持主体与金属嵌合件两个核心部分，塑料部分采用三瓣式弧形爪型轮廓，不是常见的圆形滚花或者一字型把手，三个凸起的爪位刚好贴合人手握持时的指腹受力点，徒手拧动时不会出现打滑，即便手上沾有少量油污、佩戴薄款劳保手套，也能施加足够的锁紧扭矩，不会因为握持面打滑导致锁紧不到位。塑料主体的底座做了大直径的承压法兰面，和被固定件接触时能分散压紧应力，避免塑料件直接压在薄板或者软质基材表面造成压痕、基材凹陷的问题，承压面的平整度在建模时做了0.1mm以内的平面度约束，保证锁紧时受力均匀，不会出现偏载导致的螺纹歪斜。

　　金属嵌件分为两类，一类是内嵌的铜质或者钢制内螺纹嵌件，对应螺母款的结构，嵌件和塑料主体采用注塑包胶的工艺结合，嵌件外壁做了滚花加倒扣的防滑结构，避免长期拧动时金属嵌件和塑料手柄之间出现相对转动，导致整个紧固件失效；另一类是穿装的外螺纹螺杆，螺杆和塑料手柄的结合部位做了扁位防转结构，螺杆插入塑料主体的安装孔后，不会随拧动动作出现跟转、脱出的问题。金属嵌件的存在完全规避了纯塑料螺纹件的缺陷——纯塑料螺纹的咬合强度低，反复拧动几次就会出现滑牙，锁紧力不足，而金属螺纹嵌件可以保证和标准公制螺纹的配合精度，锁紧扭矩能达到同规格金属紧固件的70%以上，完全满足手动调节场景的紧固需求，同时又比全金属的手拧螺钉重量更轻，握持手感更好，低温环境下也不会像全金属把手那样冰手，适合民用器械、户外便携设备的使用场景。

　　从安装边界与尺寸适配的角度，这类紧固件的设计首先要明确螺纹规格的适配范围，常见的适配螺纹从M4到M10不等，对应不同的锁紧力需求，塑料手柄的直径会随螺纹规格增大同步提升，M4规格的手柄直径通常在30mm左右，M8规格的手柄直径会做到50mm以上，保证人手拧动时能获得足够的力臂，不需要施加过大的握力就能达到要求的锁紧力矩。安装时需要注意，螺杆伸出塑料承压面的长度要和被固定件的叠层厚度匹配，螺纹啮合长度要保证至少达到螺纹公称直径的0.8倍，避免啮合牙数不足导致螺纹脱扣；如果是螺母款的结构，要保证穿过的螺杆末端不要超出螺母顶面过多，避免剐蹭操作人员的手部。塑料手柄的高度设计也做了人体工学优化，握持部分的高度不低于12mm，保证手指能完全扣住爪位，不会因为握持边太窄导致捏持发力困难。

　　在实际设备选型应用中，这类紧固件常被用在工装夹具的快速压紧、检测设备的档位调节、医疗器械的体位固定、家具的可调支撑、健身器材的阻力调节、3D打印设备的平台锁紧等场景，这些场景的共同特点是不需要极大的锁紧力，但需要频繁手动调整，且操作时不一定配备扳手、螺丝刀等工具。设计建模时，除了要保证塑料件的脱模斜度均匀，壁厚控制在2.5-3mm之间避免注塑出现缩痕，还要重点校核金属嵌件的安装定位精度，保证嵌件装入模具后不会在注塑过程中出现偏移，导致最终成品的螺纹和承压面不垂直，安装后出现偏斜。另外三爪结构的边缘全部做了R2以上的圆角过渡，没有尖锐的棱角，徒手操作时不会划伤手部，长期接触也不会出现硌手的不适感。承压面和塑料手柄的过渡位置做了加强筋结构，避免大力拧动时手柄从根部断裂，加强筋的厚度不超过主体壁厚的60%，防止注塑时表面出现缩印影响外观。

　　和普通的蝶形手拧螺钉相比，三爪结构的握持受力点更多，拧动时的施力方向更灵活，不管是从上方按压拧动，还是从侧面捏持拧动，都能找到合适的受力点，而蝶形螺钉只能从两个翼面施力，操作角度受限。同时塑料材质的手柄可以根据设备的整体配色做不同的颜色处理，不需要额外做表面涂装，注塑时直接添加色母就能实现黑、红、蓝等不同外观颜色，和设备整体外观风格匹配，兼顾功能实用性与外观协调性。
