机械手表机芯齿轮传动结构三维设计

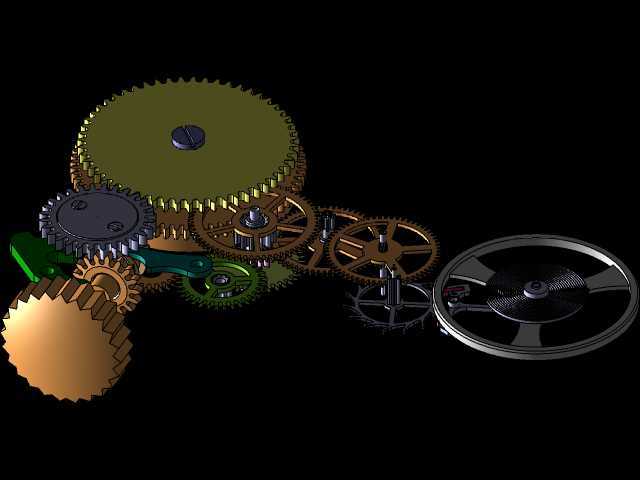

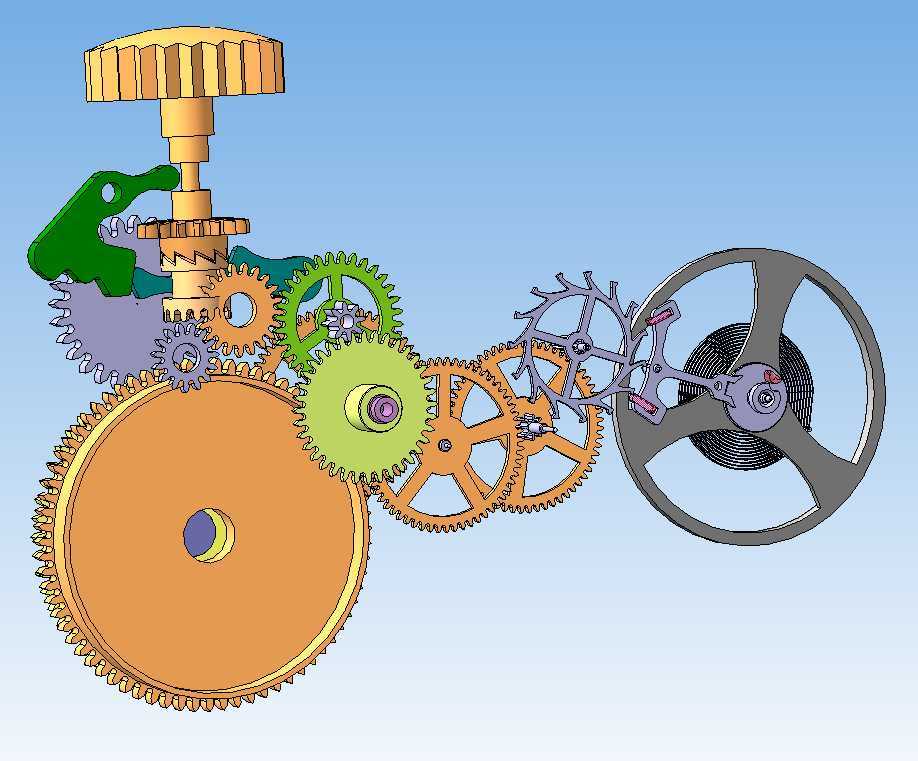

　　这套机械手表核心传动结构的三维设计，完整还原了机械腕表从动力输入到计时输出的全链路传动逻辑，所有啮合副的齿形参数、中心距、轴向间隙都按照精密机械计时的公差要求做了匹配，可直接用于钟表结构教学、机芯原理演示以及小型精密传动机构的方案参考。日常接触的机械腕表里，这套传动链是走时精度的核心载体，从柄头上链的输入齿轮开始，依次经过立轮、离合轮、过轮的动力传递，把手动上链的扭矩存储到发条盒中，后续的传动路径则围绕发条盒的动力输出做分级减速，每一级齿轮的齿数比都经过严格计算，确保秒轮、分轮、时轮的转速比严格匹配1:60:720的计时关系，不会出现走时偏差。设计过程中最先确定的是主夹板的安装基准面，所有齿轮轴的孔位都以这个基准做同轴度约束，

　　避免多齿轮串联传动时出现的偏载卡滞问题，不同层级的齿轮在轴向做了分层排布，大直径的条盒轮布置在最靠近主夹板的下层，减少动力输出端的传动损耗，往上依次布置过轮、秒轮、擒纵轮，最上层布置摆轮组件，各层之间的轴向间隙控制在0.02-0.05mm之间，既保证齿轮转动时不会出现轴向窜动，也避免间隙过小导致的装配干涉。擒纵机构部分的叉瓦、擒纵轮齿的配合角度做了反复校验，确保擒纵叉在往复摆动时能精准锁住和释放擒纵轮齿，把发条输出的连续旋转运动转化为间歇式的步进运动，再通过游丝摆轮的等时振荡控制每一次步进的角度，这部分的结构直接决定了手表的走时精度，建模时所有的配合面都做了公差预留，方便后续做实物装配时的微调。从安装边界来看，

　　整套传动结构的最大外缘由摆轮的旋转外径决定，整体轮廓控制在常规机械腕表的机芯尺寸范围内，所有轴类零件的轴颈尺寸都统一适配通用的机芯宝石轴承规格，不需要额外定制非标轴承就能完成装配，柄轴的伸出位置和长度也匹配常规表壳的柄头管安装尺寸，可直接适配多数常规尺寸的圆形表壳。在实际应用场景中，这套结构除了用于机械腕表的生产设计参考，还可以作为小型精密减速传动的教学案例，很多微型传动装置的多级齿轮排布、间隙控制思路都和钟表传动同源，比如小型计时仪器、精密减速舵机的内部传动设计，都能参考这套结构的齿轮排布逻辑和公差控制方法。建模时所有齿轮的齿形都采用渐开线齿形，针对钟表传动的小模数特点做了齿顶修缘，减少高速转动时的齿面碰撞噪音，

　　不同材质的零件在建模时也做了区分，比如发条盒采用高强度铜合金材质，擒纵轮、擒纵叉采用耐磨钢材质，齿轮夹板采用黄铜材质，不同材质的线膨胀系数差异也在轴向间隙设计时做了补偿，避免温度变化导致的传动卡滞。整套结构没有冗余的零件，每一个齿轮、杠杆、轴件都承担明确的传动或定位功能，上链拨爪的棘轮结构做了逆止设计，确保上链时发条只能单向收紧，不会出现倒转松脱的问题，拨针机构的离合结构也做了滑动间隙设计，拨针时离合轮和立轮脱开，不会带动传动系反向转动损伤零件。
